Prüfbericht 7459
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit, Rutschfestigkeit, Säurebeständigkeit“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Rutschfestigkeit, die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Die hier geprüfte Latex-Kuhmatratze „BELLA“, ein elastischer Bodenbelag im Liegebereich in Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Säuren, Dauertritt- und Abriebbelastung sowie die Rutschfestigkeit, die Verformbarkeit und Elastizität geprüft. Anforderungen DIN 3763 werden erfüllt. Verformbarkeit und Elastizität Klasse 3 nach DIN 3763.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Liegemessung Verformbarkeit und Elastizität im Neuzustand | ■■■■■ |
| Liegemessung Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ |
| bleibende Verformung nach Dauertrittbelastung | ■■■■■ |
| kein nennenswerter Verschleiß nach Dauertrittbelastung | ■■■■ |
| Abrieb/Verschleißfestigkeit | ■■ |
| Säurebeständigkeit gegenüber Futtersäurengemisch | ■■■*** |
| Säurebeständigkeit gegenüber Harnsäure | ■■*** |
| Säurebeständigkeit gegenüber Schwefeliger Säure | ■■■*** |
| Säurebeständigkeit gegenüber Ammoniak | ■■■*** |
| Säurebeständigkeit gegenüber Stalldesinfektionsmitteln | ■■*** |
| Säurebeständigkeit gegenüber Peressigsäure | ■■■ *** |
| Rutschfestigkeit | ■■** |
* Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
■ ■ ■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard, ■ ■ = genügt den gesetzlichen Anforderungen für die Marktfähigkeit, ■ = nicht bestanden
** ■ ■ Einzelkriterium Rutschfestigkeit: ■ = bestanden, = nicht bestanden
***■ ■ ■Einzelkriterium Säurebeständigkeit: ■ ■ = beständig, = bedingt beständig, ■ = nicht beständig
Das Produkt
Beschreibung und Technische Daten
Die hier geprüfte Kuhmatratze H4 ist ein elastischer Bodenbelag für Hochboxen in Liegeboxenställen
Die hier geprüfte Latex-Kuhmatratze „BELLA“ ist ein elastischer Bodenbelag
im Liegebereich für Hochboxen in Liegeboxenställen, bestehend aus
- graue Beschichtung mit rauher Oberfläche,mit dem Schaumstoff verklebt, Dicke ca. 3,5 mm
- Unterlage aus PU-Schaumstoff (Schaumstoffdicke: ca. 51 mm)
- Gesamtdicke: ca. 55 mm
- Shore A Härte: ca. 65
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung
Die Messung der Dauertrittbelastung erfolgt mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breiten Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Abriebfestigkeit
Beim Abriebtest nach DLG-Standard wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N (= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug 61,5 cm².
Rutschfestigkeit
Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.
Säurebeständigkeit
Prüfmuster des Deckbelages wurden im Dauertauchversuch gemäß DIN EN ISO 175:2000 (Verhalten von Kunststoffen gegen flüssige Chemikalien) untersucht. Als Prüflösungen wurden im Stall häufige Futter- und Exkrementsäuren sowie handelsübliche Desinfektionsmittel verwendet.
In der Prüfung wurden 30 mm x 30 mm große Probestücke des Deckbelages in das jeweilige Prüfmedium für einen Zeitraum von 24 Stunden und 28 Tagen bei Raumtemperatur von 20°C komplett eingetaucht. Die Prüflösungen wurden beim 28-Tage-Versuch wöchentlich gewechselt.
Nach Versuchsende wurden die Prüfkörper mit destilliertem Wasser abgespült und 24 Stunden getrocknet. Vor und nach dem Eintauchen wurden Gewicht, Abmessungen und die Shorehärte (Shore A) gemessen. Zusätzlich erfolgte eine Bewertung der Oberfläche bezüglich visueller Veränderungen, wie Glanzverlust, Farbveränderungen und Quellungs- oder Zerstörungserscheinungen sowie Kristallbildung. Alle Prüfkörper wurden im Vergleich zum Standard Wasser bewertet.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 19,6 mm. Der hieraus errechnete Auflagedruck von 13,5 N/cm², lässt eine geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte erhöhte sich nach dem Dauertest von 19,6 mm auf 24,0 mm. Der Auflagedruck verringerte sich von 13,5 N/cm² auf 11,1 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering zunehmen.

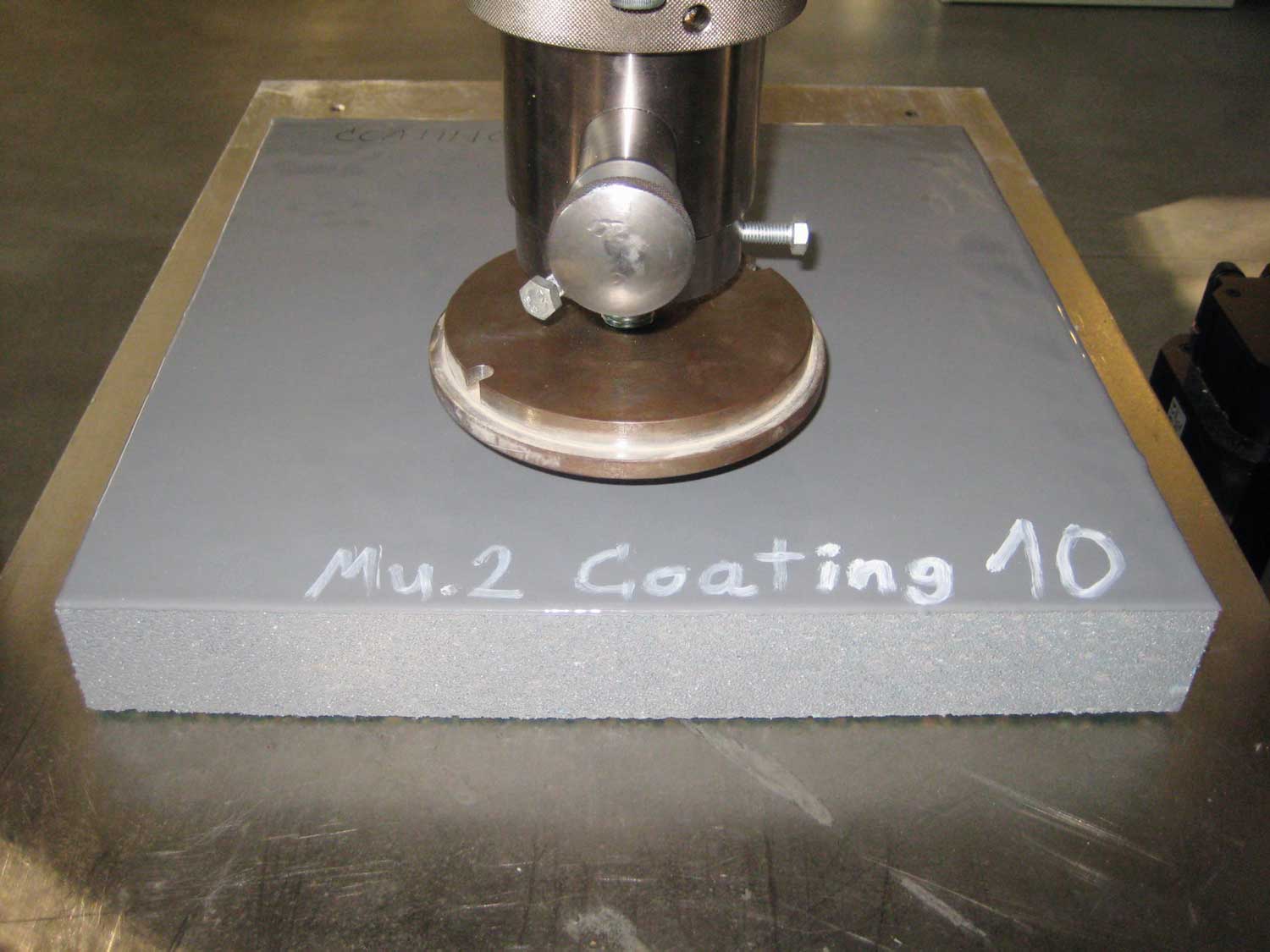

Bild 3: Messung der Verformbarkeit

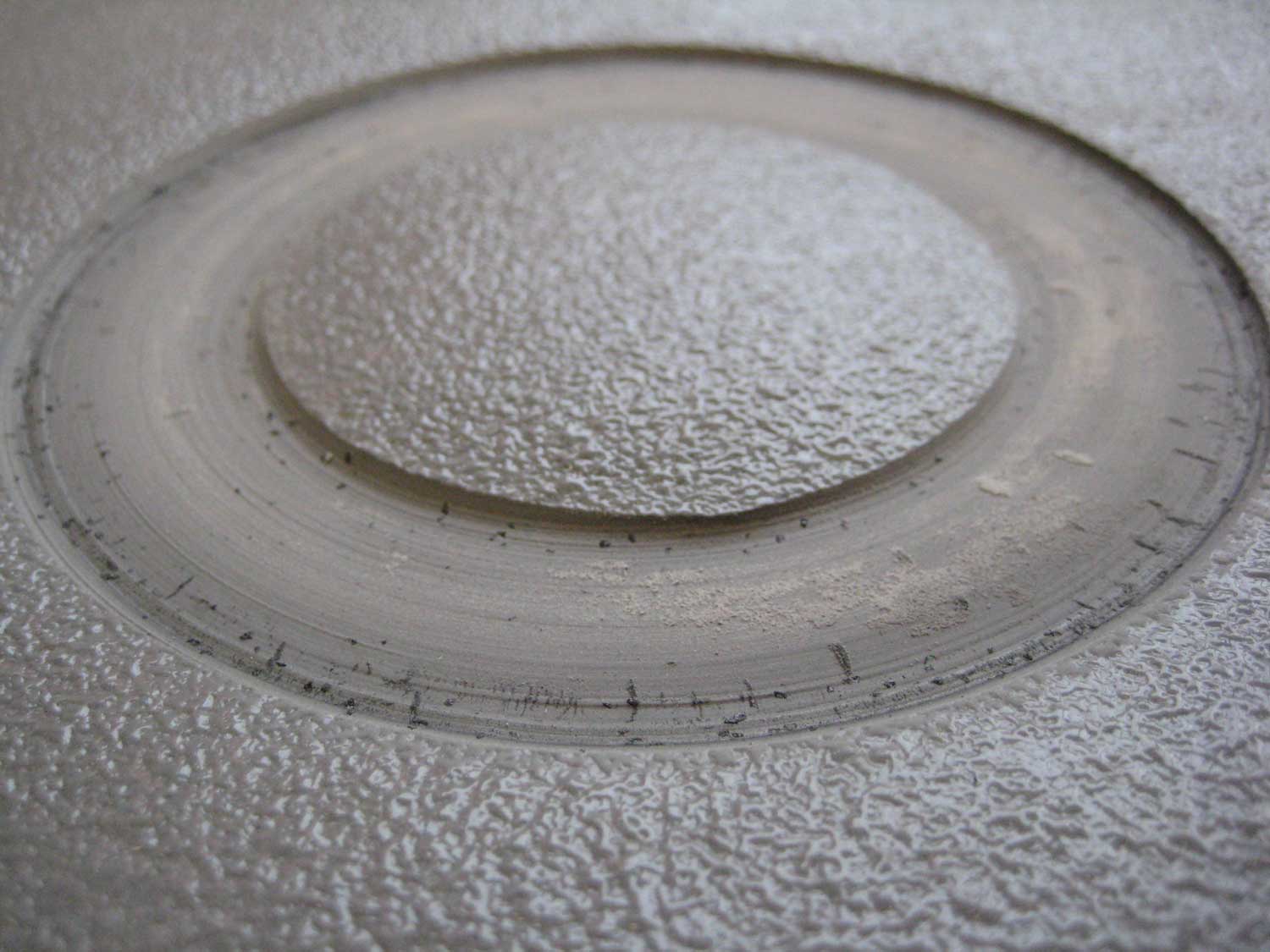

Bild 4: Testmuster nach dem Abriebtest

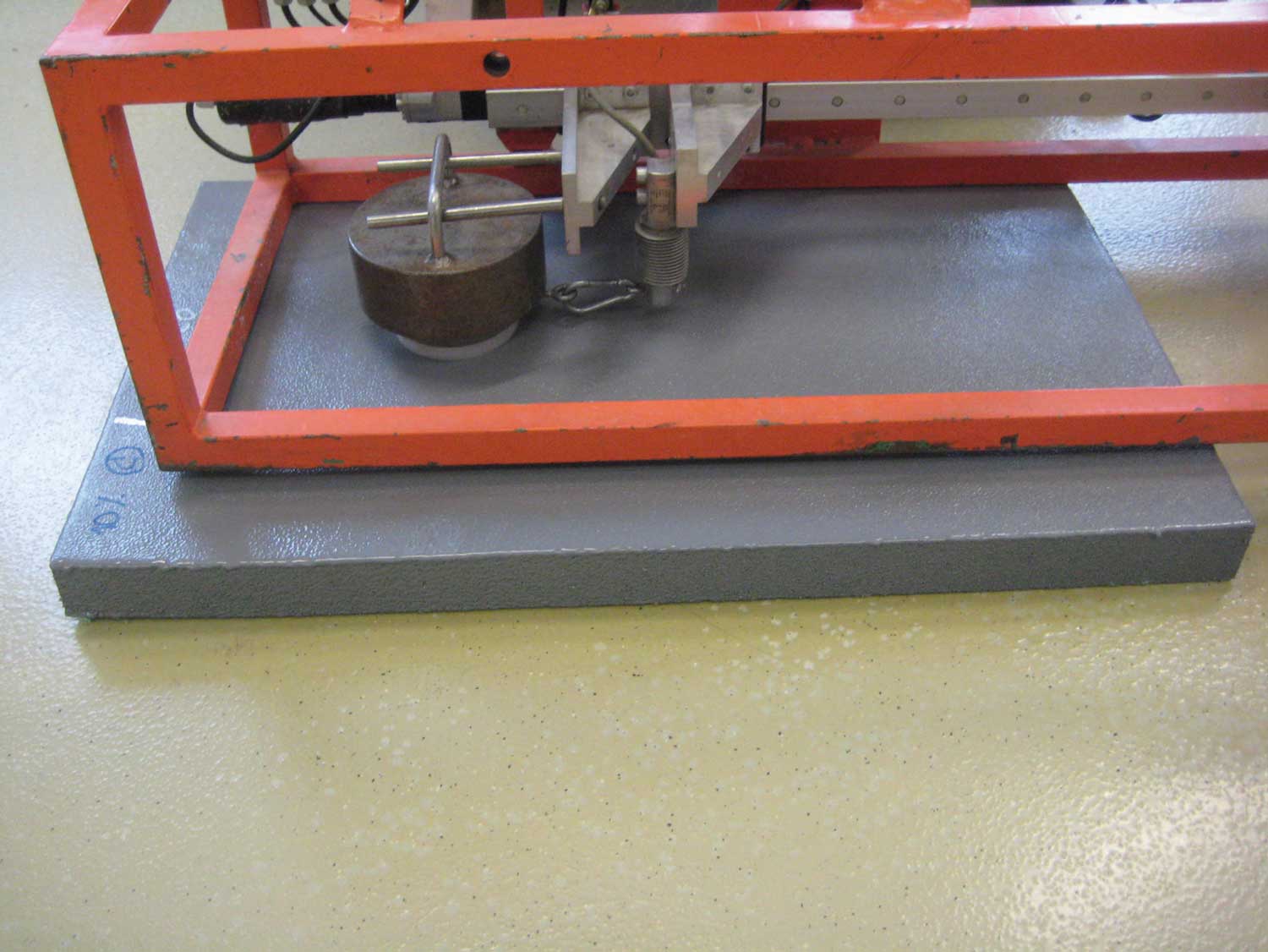

Bild 5: Messung der Rutschfestigkeit
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde kein nennenswerter Verschleiß an der Beschichtung oder dem Schaumstoff festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.
Abriebfestigkeit
Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 2,5 mm, 71,4 % der Belaghöhe. Von der geriebenen Fläche wurden 7,5 g abgerieben. Die Abriebtiefe und der Abrieb lassen auf eine noch ausreichende Abriebfestigkeit der Beschichtung schließen.
Rutschfestigkeit
Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reibbeiwerte (µ) liegen über dem Mindestwert von µ = 0,40 (DIN 3763) und µ = 0,45 (DLG Prüfrahmen).
Tabelle 4: Prüfmedien und Ergebnisse – Säurebeständigkeit
| Prüfmedien | Konzentration | Ergebnis nach 24 Stunden Einwirkzeit | Ergebnis nach 28 Tagen Einwirkzeit | Bewertung |
| Futtersäurengemisch | ||||
| Konzentrat, pH 2 | keine Veränderung | keine Veränderung | beständig | |
| Exkrementsäuren | ||||
| Harnsäure | gesättigte Lösung (0,4 %) | keine Veränderung | Farbveränderung, Belag wurde dunkler | bedingt beständig |
| Schwefelige Säure | 5-6 % SO2 | keine Veränderung | keine Veränderung | beständig |
| Ammoniak | 32 %ige Lösung | keine Veränderung | keine Veränderung | beständig |
| Desinfektionsmittel | ||||
| Stalldesinfektions-mittel | 2 %-Lösung eines Produktes auf Basis von Ameisensäure und Glyoxylsäure | keine Veränderung | keine Veränderung | bedingt beständig |
| Peressigsäure | 3000 ppm | keine Veränderung | keine Veränderung | beständig |
Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften der Latex-Kuhmatratze „BELLA“ für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Die geprüfte Kuhmatratze hat die Anforderungen des DLG Prüfrahmens sowie der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.
