Prüfbericht 6821
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-Anerkannt Einzelkriterien Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit, Rutschfestigkeit“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Rutschfestigkeit, die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand April 2010. Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Die hier geprüfte DeLaval Gummimatte CR 20, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertritt- und Abriebbelastung und die Verformbarkeit und Elastizität geprüft.
Tabelle 1: Ergebnisse im Überblick
| Prüfmerkmal | Prüfergebnis | Bewertung * |
|---|---|---|
| Verformbarkeit und Elastizität | ||
| – im Neuzustand | 10,2 mm | + |
| – nach Dauerversuch | 9,6 mm | + |
| Dauertrittbelastung | ||
| keine bleibende Verformung | + + | |
| Verschleiß an der Oberfläche und den kleinen Noppen auf der Unterseite | ◯ | |
| Abriebtest | ||
| gute Verschleißfestigkeit | + | |
| Rutschfestigkeit** | ||
| bei Gleitzugversuchen auf trockenem und nassem Belag gut | + | |
| bei Gleitzugversuchen auf trockenem und nassem Belag gut | + |
Das Produkt
Beschreibung und Technische Daten
Die hier geprüfte Gummimatte CR 20 ist ein elastischer Bodenbelag für Hochboxen in Liegeboxenställen
ca. 20 mm dick
Oberfläche mit Hammerschlagprofilierung
Unterseite kleine und große konische Noppen
- Höhe der Noppen: ca. 9 mm
- Durchmesser der großen Noppen an der Basis: ca. 27 mm
- Durchmesser der kleinen Noppen an der Basis: ca. 14 mmHärte Shore A: ca. 78
Verlegung als Bahnenware
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

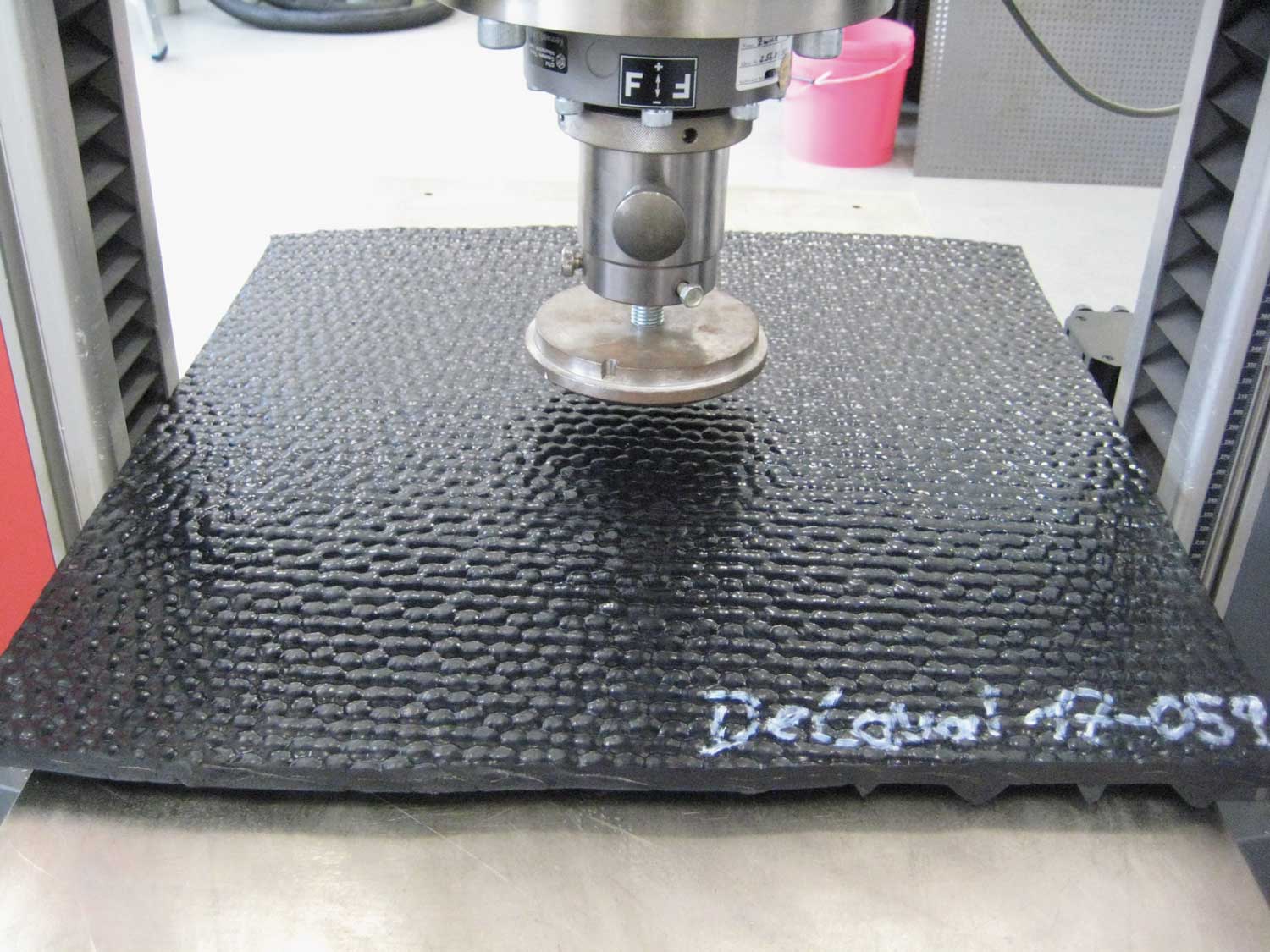

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Abriebfestigkeit

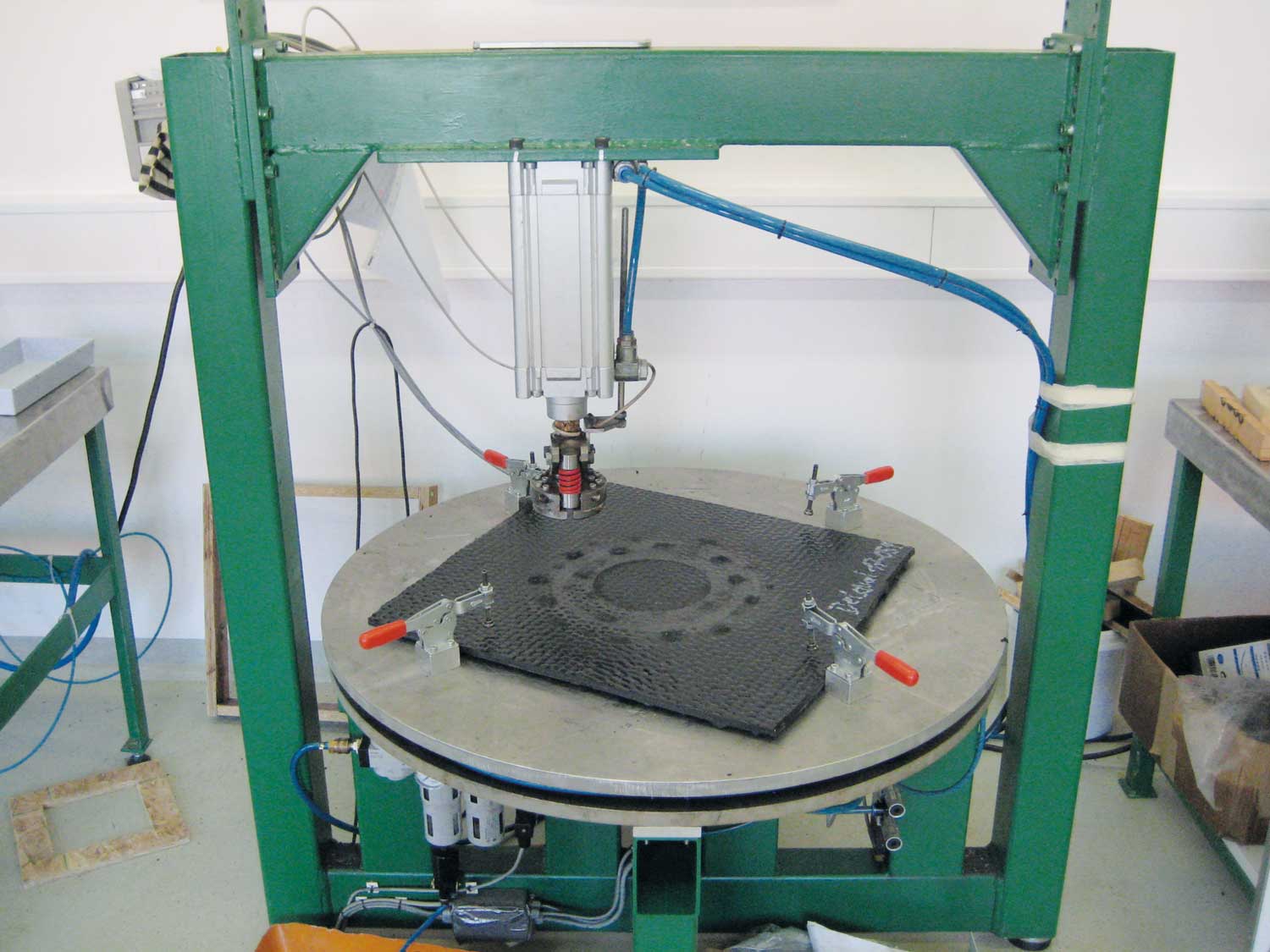

Beim Abriebtest nach DLG-Standard wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N (= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug 61,5 cm².
Rutschfestigkeit

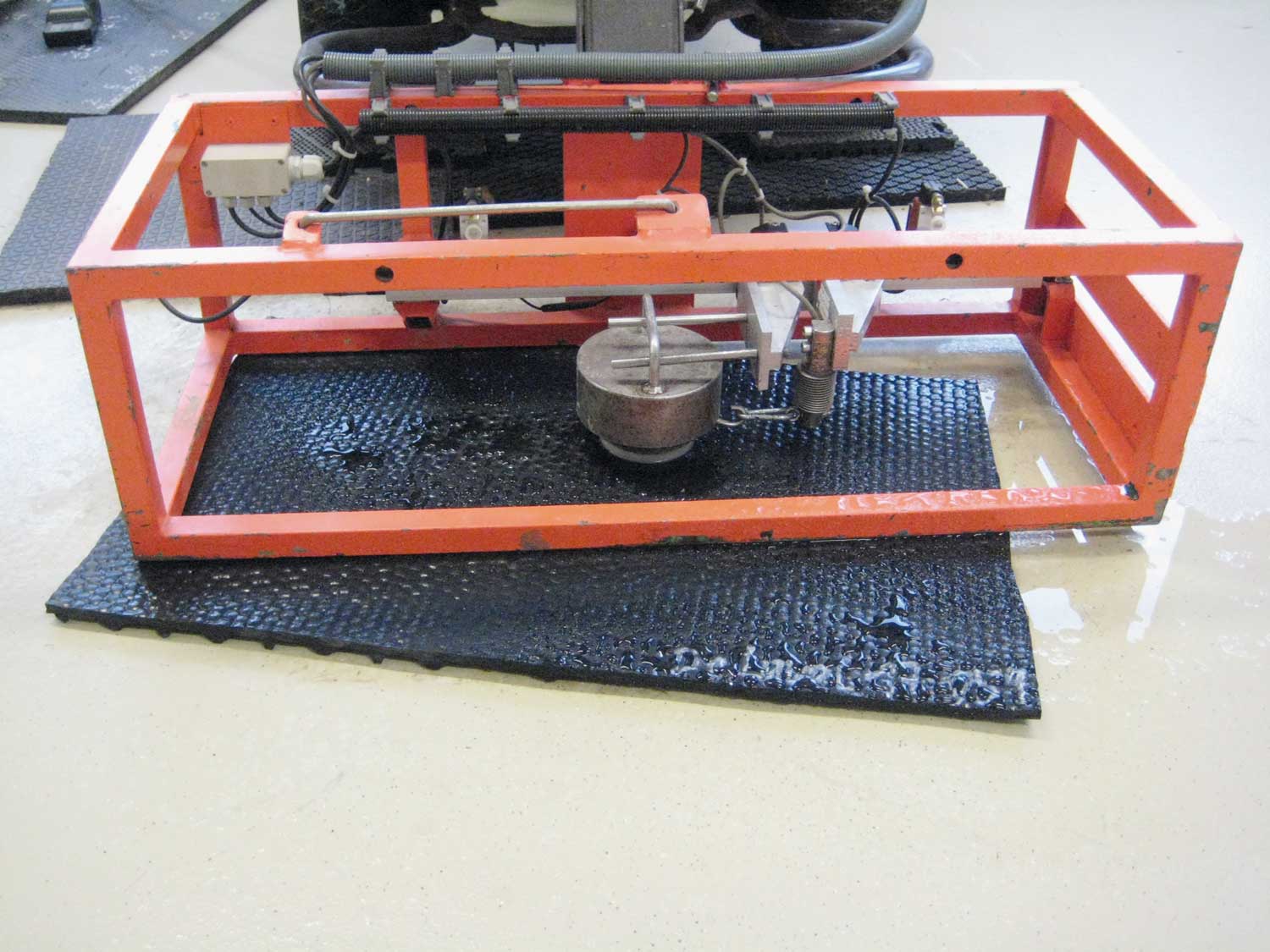

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 10,2 mm. Der hieraus errechnete Auflagedruck von 26,0 N/cm², lässt eine relativ geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten.
Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte verringerte sich nach dem Dauertest von 10,2 mm auf 9,6 mm. Der Auflagedruck erhöhte sich von 26,0 N/cm² auf 27,6 N/cm² (siehe Bild 2).
Das bedeutet, dass Verformbarkeit und Elastizität gering nachlassen.
Dauertrittbelastung

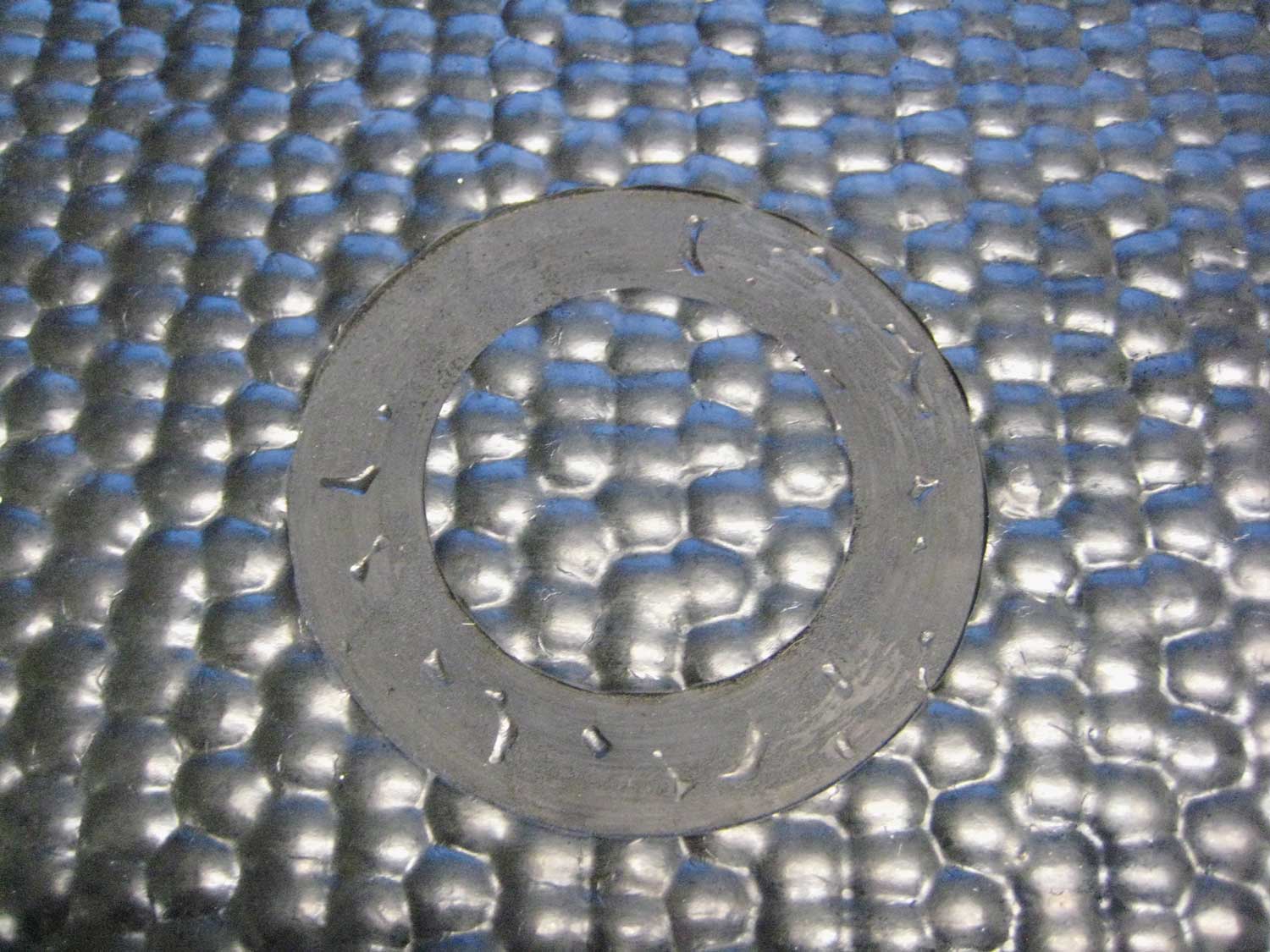

Nach der Dauertrittbelastung auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde Verschleiß an der Oberflächen und an den kleinen Noppen auf der Unterseite der Gummimatte festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.
Abriebfestigkeit
Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 2,5 mm, dies entspricht etwa 12 % der Belaghöhe. Von der geriebenen Fläche wurden 6,0 g abgerieben. Die geringe Abriebtiefe und der geringe Abrieb lassen auf eine gute Abriebfestigkeit der Gummimatte schließen.
Rutschfestigkeit
Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag.
Die dabei gemessenen Reibbeiwerte (µ) liegen über dem Mindestwert von µ = 0,45.
Die im vorliegenden Der DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften der DeLaval Gummimatte CR 20 für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen.
Die geprüfte DeLaval Gummimatte CR 20 hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
DeLaval International AB site Glinde,
P.O. Box 1136,
DE-21509 Glinde/Germany
Kontakt
Telefon +49 (0)4030 3344-308
Telefax +49 (0)4030 3344-349
Mathias.Reichert@delaval.com
www.delaval.com
Prüfungsdurchführung
DLG e.V.,
Testzentrum Technik und Betriebsmittel,
Max-Eyth-Weg 1,
64823 Groß-Umstadt
DLG-Prüfrahmen
DLG-ANERKANNT Einzelkriterien Test „Elastische Stallbodenbeläge“ (Stand 04/2010)
Fachbereich
Innenwirtschaft
Bereichsleiter
Dipl.-Ing. agr. Susanne Gäckler
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
