Prüfbericht 7498
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands.
Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-Anerkannt Test „BTS-Rindvieh“ umfasste Gelenksbonitierungen und Verhaltensbeobachtungen beim Aufstehen und Abliegen in drei Praxisbetrieben sowie die Messung der Verformbarkeit auf Prüfständen des DLG Testzentrums Technik und Betriebsmittel. Die Datenerhebung und Auswertung erfolgten gemäß „Anforderungen des BTS-Programms betreffend verformbare Liegematten für die Tiere der Rindergattung“ (schweizerische Ethoprogrammverordnung vom 23. Oktober 2013, Anhang 6) und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung).. Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Das hier geprüfte Bioret Aquastar Wasserbett, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt-Einzelkriterien-Test „BTS-Rindvieh1“ auf Prüfständen auf Komforteigenschaften untersucht. In drei Praxisbetrieben wurden Gelenksbonitierungen und Verhaltensbeobachtungen beim Aufstehen und Abliegen durchgeführt.
Die Anforderungen des BTS-Programms betreffend verformbare Liegematten für die Tiere der Rindergattung (schweizerische Ethoprogrammverordnung vom 23. Oktober 2013, Anhang 6) werden erfüllt. Verformbarkeit und Elastizität Klasse 4 nach DIN 3763.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Tiergesundheit | ✔ |
| Verformbarkeit und Elastizität | ✔ |
* Bewertungsbereich: Anforderung erfüllt (✔) / Anforderung nicht erfüllt (✖)
Das Produkt
Beschreibung und Technische Daten
Das hier geprüfte Aquastar Wasserbett ist ein elastischer Bodenbelag für Hochboxen in Liegeboxenställen bestehend aus Wasserbett mit Latexschaumstoffunterlage.
- Oberfläche mit Rillenprofilierung
- Dicke Latexschaumstoff: ca. 30 mm
- Gesamtdicke: ca. 70 mm
- Härte Shore A: ca. 65
- Verlegung als Bahnenware
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird mit Kugeleindruckversuchen im Neuzustand und nach der Dauertrittbelastung mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung
Die Messung der Dauertrittbelastung erfolgt mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breiten Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Tiergesundheit
Auf mindestens 3 Landwirtschaftsbetrieben werden die Tarsi (Sprunggelenke) von allen 2 Kühen durch eine unabhängige, diesbezüglich geübte Fachperson untersucht und das Verhalten der Tiere beim Aufstehen und Abliegen auf dem Bodenbelag beobachtet. In allen Liegeboxen werden mindestens 3 Monate vor der Untersuchung Matten des zu prüfenden Fabrikates installiert. Die zu untersuchenden Kühe werden mindestens 3 Monate vor der Untersuchung ausschließlich im betreffenden Stall gehalten, d.h. sie haben keinen Weidegang.
Die Testergebnisse im Detail
Tiergesundheit
Auf 3 Landwirtschaftsbetrieben wurden die Tarsi (Sprunggelenke) von 118 Kühen durch eine unabhängige, diesbezüglich geübte Fachperson untersucht und das Verhalten der Tiere beim Aufstehen und Abliegen auf dem Bodenbelag beobachtet. Die Anforderungen bezüglich BTS-Konformität werden erfüllt.
Verformbarkeit und Elastizität
Bei Kugeleindruckversuchen im Neuzustand mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) betrug die Eindringtiefe 29,6 mm. Der hieraus errechnete Auflagedruck von 9,0 N/cm², lässt eine noch relativ geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten.
Die Elastizität wurde nach einem Dauerversuch mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte verringerte sich nach dem Dauertest von 29,6 mm auf 25,6 mm. Der Auflagedruck erhöhte sich von 9,0 N/cm² auf 10,4 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering nachlassen.
Die Anforderungen bezüglich BTS-Konformität werden erfüllt.
Dauertrittbelastung
Nach einer Prüfstandsdauerbeanspruchung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) wurde Verschleiß an der Oberfläche festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.

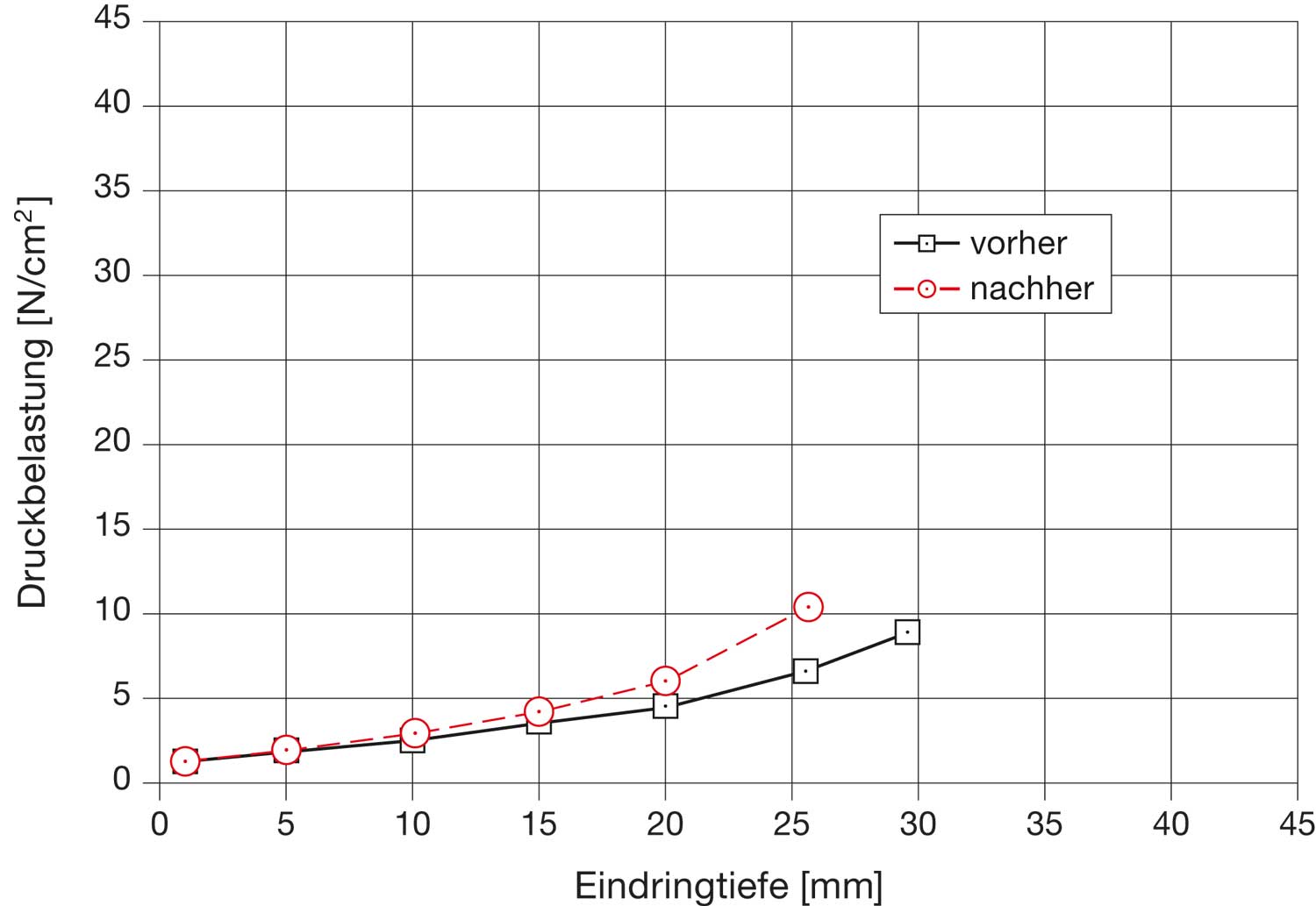

Bild 2: Verformbarkeit, Eindringtiefe der Kalotte (r = 120 mm) in Abhängigkeit vom Auflagedruck
Bild 3: Der dargestellte Bereich wurde untersucht
Tabelle 2: Anforderung bezüglich BTS-Konformität 3– Prüfergebnisse – Bewertung
| Anforderung an die BTS-Konformität 3 | Prüfergebnisse | Bewertung | |
| Tiergesundheit | |||
| 1. Tarsi (Sprunggelenke) mit Krusten oder offenen Wunden in % der untersuchten Tarsi | max. 25 % | 17,4 % | Anforderung erfüllt |
| 2. Tarsi mit größeren (> 2 cm) Krusten oder größeren (> 2 cm) offenen Wunden in % der untersuchten Tarsi | max. 8 % | 1,4 % | Anforderung erfüllt |
| 3. Tarsi mit einer anderen, gravierenden Veränderung (z.B. Umfangsvermehrung) in % der untersuchten Tarsi | max. 1 % | 0 % | Anforderung erfüllt |
| 4. Weitere, gravierende körperlichen Schäden an den Tieren, welche durch die Gummimatte verursacht sein könnten | keine | keine | Anforderung erfüllt |
| 5. Verhaltensanomalien, welche durch die Gummimatte verursacht sein könnten | keine | keine | Anforderung erfüllt |
| Verformbarkeit und Elastizität | |||
| 6. Eindringtiefe in die Gummimatte im Neuzustand | mind. 10 mm | 29,6 mm | Anforderung erfüllt |
| 7. Eindringtiefe in die Gummimatte nach der Dauertrittbelastung | mind. 8 mm | 25,6 mm | Anforderung erfüllt |
3 gemäß Vorgaben des schweizerischen Bundesamtes für Landwirtschaft, Bern, vom März 2004
Hersteller und Anmelder
Bioret Agri
Z.I. de la Sangle
F-44390 Nort Sur Erdre Frankreich
Kontakt:
Telefon 0033 240 721230
Telefax 0033 240 722503
contact@bioret-agri.com
www.bioret-agri.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-ANERKANNT-Test „BTS Rindvieh1“ BTS-Programm betreffend verformbare Liegematten für die Tiere der Rindergattung (schweizerische Ethoprogrammverordnung vom 23. Oktober 2013, Anhang 6)
Fachbereich
Landwirtschaft
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
Kontakt
DLG-Testzentrum Technik und Betriebsmittel
DLG TestService GmbH Standort Groß-Umstadt
Max-Eyth-Weg 1
64823 Groß-Umstadt
E-Mail: Tech@DLG.org
Tel: +49 69 24 788-600
Fax: +49 69 24 788-690
