Prüfbericht 7471
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissen-schaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit“ umfasst
technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung).
Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Die hier geprüfte „Two Layer Mattress for Dairy Cows“, ein elastischer Bodenbelag im Liegebereich in Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertritt- und Abriebbelastung sowie die Verformbarkeit und Elastizität geprüft. Anforderungen DIN 3763 werden erfüllt. Verformbarkeit und Elastizität Klasse 3 nach DIN 3763.
Die hier geprüfte „Two Layer Mattress for Dairy Cows“, ein elastischer Bodenbelag im Liegebereich in Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertritt- und Abriebbelastung sowie die Verformbarkeit und Elastizität geprüft. Anforderungen DIN 3763 werden erfüllt. Verformbarkeit und Elastizität Klasse 3 nach DIN 3763.
Tabelle 1: Ergebnisse im Überblick
DLG-Qualitätsprofil | Bewertung* |
Liegemessung Verformbarkeit und Elastizität im Neuzustand | ■■■■■ |
Liegemessung Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ |
bleibende Verformung nach Dauertrittbelastung | ■■■■■ |
kein nenneswerter Verschleiß am Schaumstoff nach Dauertrittbelastung | ■■■■ |
Abrieb/Verschleißfestigkeit | ■■■ |
* Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
■ ■ ■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard, ■ ■ = genügt den gesetzlichen Anforderungen für die Marktfähigkeit, ■ = nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Die hier geprüfte „Two Layer Mattress for Dairy Cows“ ist ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen
- bestehend aus
schwarzer Gummimatte mit Gewebeeinlage, ca. 5,3 mm dick, mit Wellenprofil auf der Oberseite (Welle ca. 1,2 mm tief und ca. 4,5 mm breit); Unterseite ohne Profilierung
Unterlage aus PU-Schaumstoff, mit Folie umhüllt (Schaumstoffdicke: ca. 47 mm) - Gesamtdicke: ca. 53 mm
- Shore A Härte: ca. 65
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung
Die Messung der Dauertrittbelastung erfolgt mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Abriebfestigkeit
Beim Abriebtest wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N
(= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug 70 cm².
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 21,8 mm. Der hieraus errechnete Auflagedruck von 12,2 N/cm², lässt eine geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten.
Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte erhöhte sich nach dem Dauertest von 21,8 mm auf 25,8 mm. Der Auflagedruck verringerte sich von 12,2 N/cm² auf 10,3 N/cm² (siehe Bild 3). Das bedeutet, dass Verformbarkeit und Elastizität zunehmen.
Dauertrittbelastung
Nach der Dauertrittbelastung
auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde kein nennenswerter Verschleiß an der Kuhmatratze festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.
Abriebfestigkeit

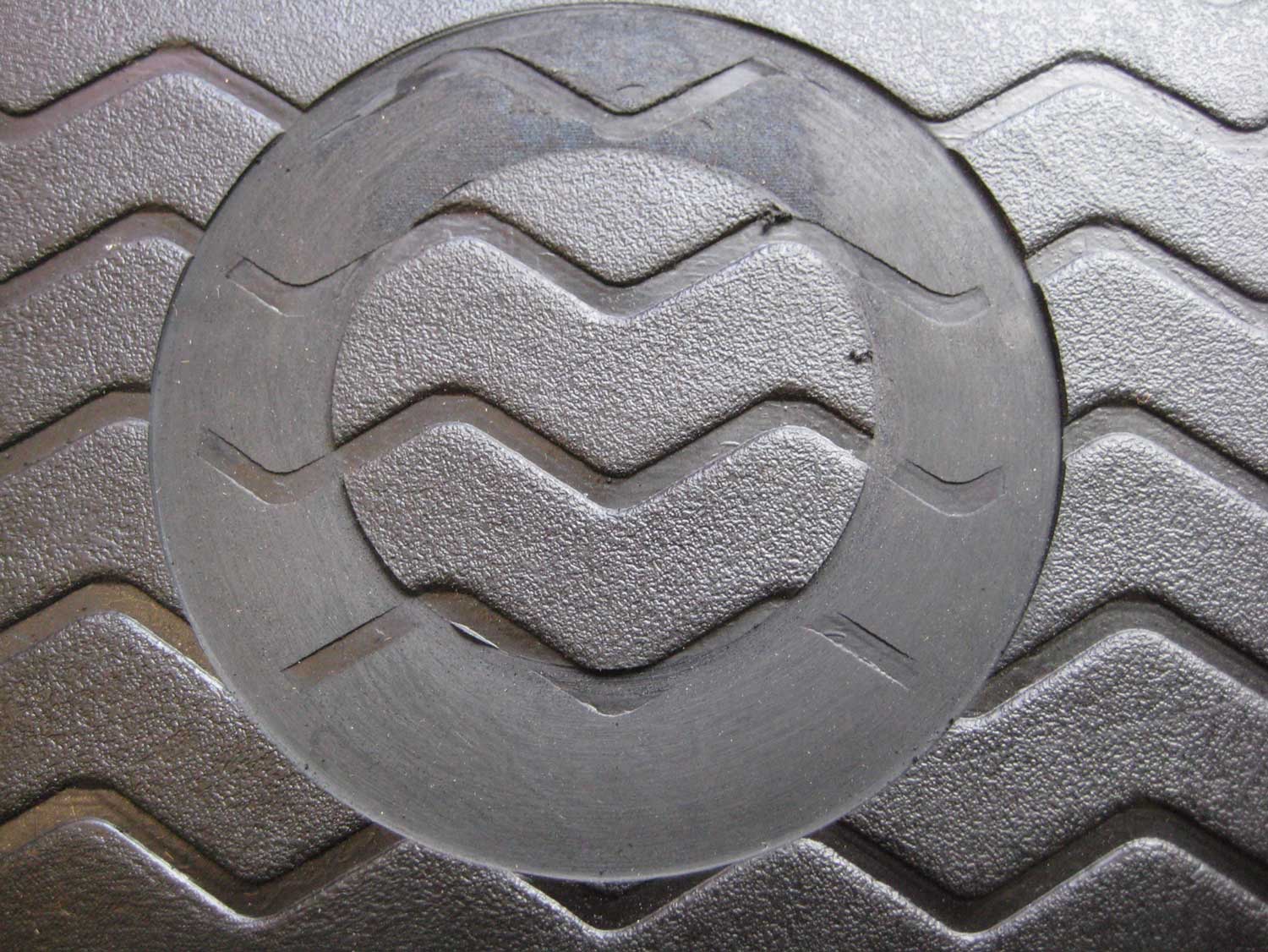

Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 1,8 mm, 34 % der Belaghöhe. Von der geriebenen Fläche wurden 4,4 g abgerieben. Die geringe Abriebtiefe und der geringe Abrieb lassen auf eine zufriedenstellende Abriebfestigkeit der Gummimatte schließen.
Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften der „Two Layer Mattress for Dairy Cows“ für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Die geprüfte Kuhmatratze hat die Anforderungen des DLG Prüfrahmens sowie der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
AN PHU Rubber Corporation (APRUBBER)
125/7 Truong Chinh, Tan Thoi Nhat ward, district 12,
Ho Chi Minh city,
Vietnam
Kontakt
Telefon 0913 945 423
info@aprubber.com
www.aprubber.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen, Stand Dezember 2018.
DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung)
Fachbereich
Landwirtschaft
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
Kontakt
DLG-Testzentrum Technik und Betriebsmittel
DLG TestService GmbH Standort Groß-Umstadt
Max-Eyth-Weg 1
64823 Groß-Umstadt
E-Mail: Tech@DLG.org
Tel: +49 69 24 788-600
Fax: +49 69 24 788-690
