Spaltenbodenbelag mit Schraubenbefestigung

Beschreibung und Technische Daten

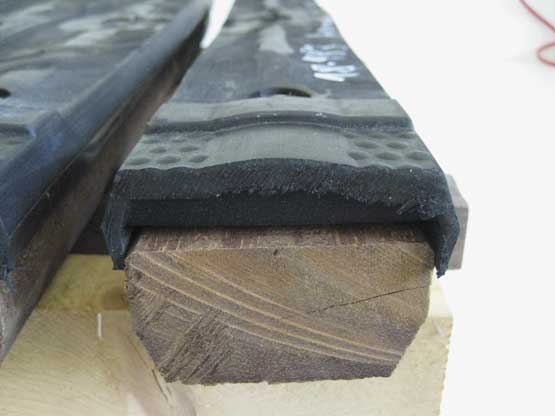

Schwarze nicht profilierte Spaltenbodenauflage

• 16 bis 19 mm dick, mit integriertem Gefälle auf den Auftrittsflächen (Höhe der Matte in der Mitte der Auftrittsfläche 19 mm, am Schlitz 16 mm)
• auf der Auftrittsfläche versenkte Befestigungsbohrungen für die Befestigungsschrauben

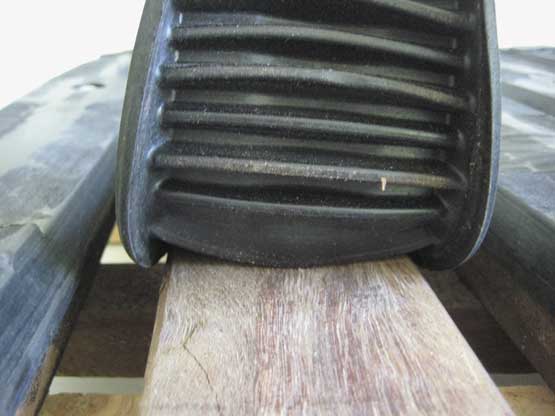

• Unterseite mit ca. 7 mm breiten Stegen (Höhe von 6 mm bis 10 mm), Abstand der Stege zuein­ander ca. 7 mm
• Verlegung und Befestigung mit Schrauben auf Einzel­balken aus Holz
• Shore A Härte: ca. 70

Verformbarkeit und Elastizität

Die Verformbarkeit wurde im Neuzustand und nach der Dauertrittbelastung mit einem runden Stahlfuß „künstlicher Kuhfuß“ mit einem Durchmesser von 105 mm (Aufstandsfläche 75 cm², mit 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm (Tragrand der Klaue) überragt und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.

Dauertrittbelastung

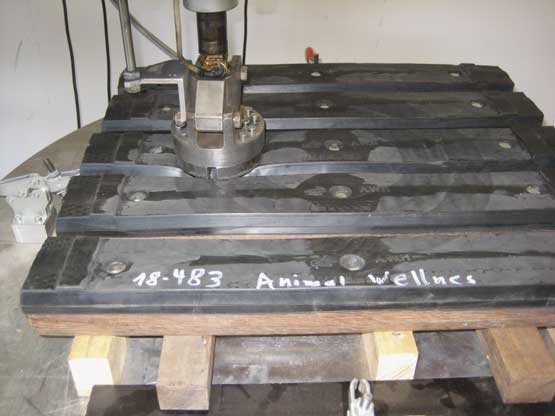

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.

Rutschfestigkeit

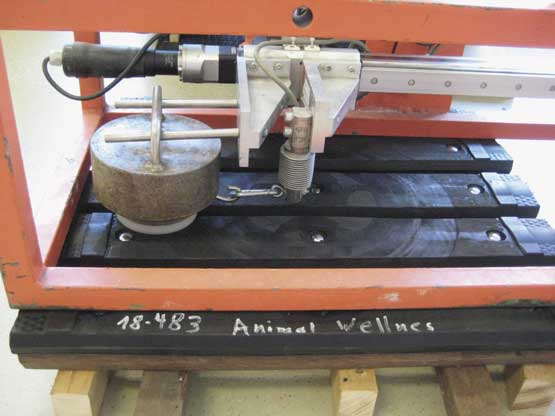

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test­zentrums. Ein mit 10 kg belasteter Kunst­stofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.

Säurebeständigkeit

Prüfmuster des Deckbelages wurden im Dauertauchversuch gemäß DIN EN ISO 175:2000 (Verhalten von Kunststoffen gegen flüssige Chemikalien) untersucht. Als Prüflösungen wurden im Stall häufige Futter- und Exkrement­säuren sowie handelsübliche Desinfektionsmittel verwendet.

In der Prüfung wurden 30 mm x 30 mm große Probestücke des Deckbelages in das jeweilige Prüfmedium für einen Zeitraum von 24 Stunden und 28 Tagen bei Raumtemperatur von 20°C komplett eingetaucht. Die Prüf­lösungen wurden beim 28-Tage-Versuch wöchentlich gewechselt. Nach Versuchsende wurden die Prüfkörper mit des­tilliertem Wasser abgespült und 24 Stunden getrocknet. Vor und nach dem Eintauchen wurden Gewicht, Abmessungen und die Shorehärte (Shore A) gemessen. Zusätzlich erfolgte eine Bewertung der Obe­rfläche bezüglich visueller Veränderungen, wie Glanzverlust, Farbveränderungen und Quellungs- oder Zerstörungserscheinungen sowie Kristallbildung. Alle Prüfkörper wurden im Vergleich zum Standard Wasser bewertet.

Verformbarkeit und Elastizität

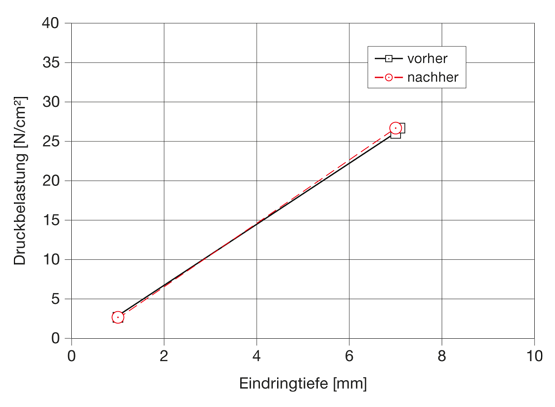

Bei den Eindruckversuchen mit einem runden Stahlfuß betrug die Eindringtiefe des Spaltenbodenbelages im Neuzustand 7,1 mm. Der hieraus errechnete Auflagedruck beträgt 26,67 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit dem Stahlfuß mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Stahlfußes verringerte sich nach dem Dauertest auf 7,0 mm (siehe Bild 4).

Dauertrittbelastung

Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurde Verschließ an der Ober­fläche des Spaltenbodenbelages festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.

Rutschfestigkeit

Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reib­beiwerte (µ) liegen über dem Mindestwert von µ = 0,45.

Säurebeständigkeit

Der Spaltenbodenbelag war gegenüber der Schwefligen Säure und dem Stalldesinfektionsmittel bedingt beständig und gegenüber den anderen getesteten Prüfmedien beständig. Die Differenzen in Gewicht, Dicke und Shore-Härte A zwischen den behandelten und unbehandelten Prüfkörpern waren außer bei der Schwefligen Säure und dem Stalldesinfektionsmittel sehr gering und lagen im Bereich des Standards Wasser. Gegenüber den getesteten Prüfmedien scheint der Spaltenbodenbelag für den beschriebenen Einsatzzweck bezogen auf seine Materialbeständigkeit zufriedenstellend geeignet.
