Prüfbericht 7580
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Die Prüfung „Ammoniakbeständigkeit“ wurde als Laborprüfung nach patentiertem DLG-Teststandard durchgeführt. Mit diesem Test soll festgestellt werden, ob Stalleinrichtungen der Einwirkung von Stallluft standhalten können.
Andere Kriterien wurden nicht überprüft.
Beurteilung – kurz gefasst
Die LED-Leuchte „Serie WT210C G2“ und „Serie WT228C G2“ der Firma Signify Luminaires (Shanghai) Co., Ltd., hat die DLG-Prüfung „Ammoniakbeständigkeit“ bestanden.
Aufgrund dieses Ergebnisses kann davon ausgegangen werden, dass diese Leuchten beständig gegenüber ammoniakhaltiger Stallluft sind und es zu keiner zusätzlichen Beschleunigung der normal zu erwartenden Alterung kommt.
Die Leuchte wurde zudem in der Prüfkammer aktiv betrieben, wobei keine zusätzlichen Alterungserscheinungen festgestellt werden konnten.
Tabelle 1: Testergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
|---|---|
| Ammoniakbeständigkeit | ■■■■■ |
| Lichtstromerhalt | ■■■■■ |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
■ ■ ■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard, ■ ■ = genügt den gesetzlichen Anforderungen für die Marktfähigkeit, ■ = nicht bestanden
Das Produkt
Beschreibung und Technische Daten

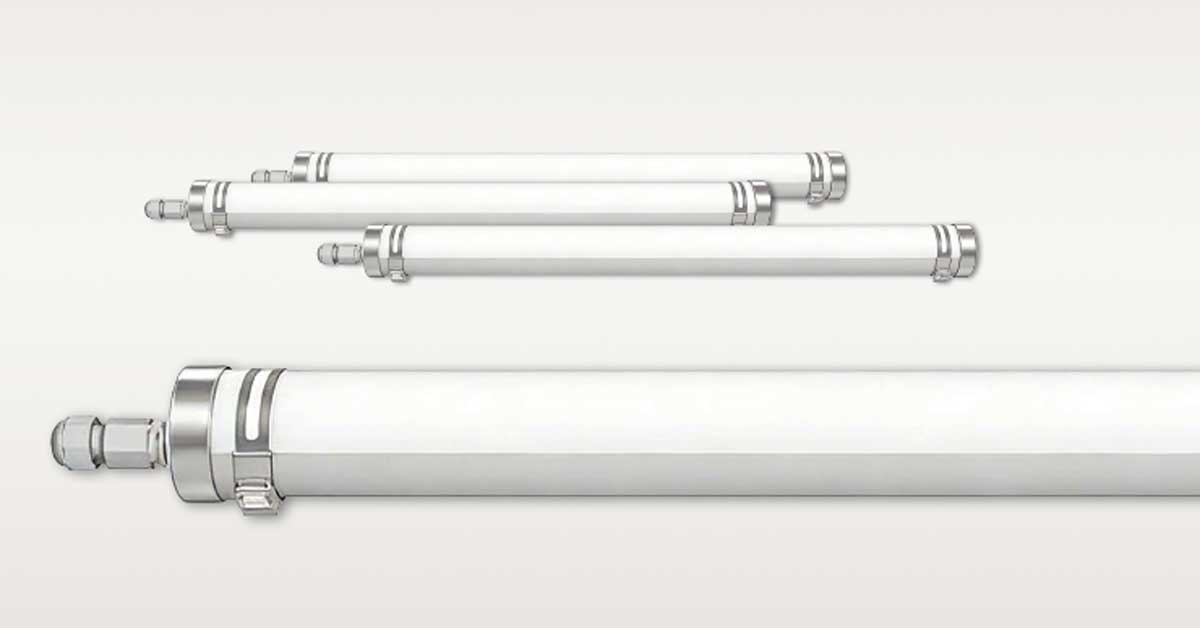

Bei der geprüften Leuchte handelt es sich um die LED-Feuchtraumleuchte „Serie WT210C G2“ und „Serie WT228C G2“, welche in Tierställen und Wirtschaftsgebäuden eingesetzt werden kann.
Tabelle 2: Technische Daten (Herstellerangaben)
WT210C G2 | WT228C G2 | |||
|---|---|---|---|---|
| … LED50S/8XX PSU TW1 PMMA L1200 | … LED50S/8XX PSU L1200 TW | ||
L1200 | L1500 | L1200 | L1500 | |
| Elektrischer Anschluss |
|
|
|
|
| Spannung | 220 V-240 V AC | |||
| Frequenz | 50 / 60 Hz | |||
| Bemessungsleistung | 31 W | 26 / 43,5 W | 31 W | 43,5 W |
| Maße |
|
|
| |
| Länge | 1.225 mm | 1.525 mm | 1.225 mm | 1.525 mm |
| Durchmesser | ø 75 mm | |||
| Weitere technische Daten | ||||
| Material Gehäuse | PMMA | |||
| Material Endkappen | Edelstahl | |||
| Schutzart | IP67 | |||
| Schlagfestigkeit | IK06 | |||
| „XX“ Farbtemperatur (CCT) | 3.000 … 6.500 K | |||
| Bemessungslichtstrom | 5.000 lm | 3.900 … 7.000 lm | 5.000 lm | 7.000 lm |
| Abstrahlwinkel | 120° | |||
| Farbwiedergabe Ra (CRI) | 80 | |||
| Dimmbar | nein | |||
Die Methode
Ammoniakbeständigkeit
Die Ammoniakbeständigkeit der LED-Leuchte „Serie WT210C G2“ und „Serie WT228C G2“ wurde als Laborprüfung an acht Einzelleuchten nach dem patentierten DLG-Teststandard für den landwirtschaftlichen Einsatz untersucht. Mit diesem Labortest soll die Eignung des Prüfmusters festgestellt werden. Zudem soll überprüft werden, ob die Einwirkungen der Stallluft relevante Auswirkungen auf die Nutzungsdauer von etwa 10 Jahren haben.
Der Test erfolgte in einer Klimakammer mit folgender Klimabelastung:
Zur Bewertung der Ammoniakbeständigkeit wurde jede Leuchte vor und nach dem Klimatest visuell, gravimetrisch und die Kunststoffteile zusätzlich durch Messung der Shorehärte (Shore-D) untersucht. Ein Teil der Leuchten wird während des Kammertests nach einem festgelegte Lichtprogramm (3 Stunden ein, 1 Stunde aus) betrieben, um thermische Einflüsse bei Ein- und Ausschaltvorgängen zu erfassen. Weiter wurde der Lichtstrom vor und nach der Ammoniakbegasung gemäß DIN EN 13032 gemessen um zusätzliche Informationen zur Alterung zu bekommen.
Die aktiven Leuchten können während der Prüfung bei verminderter Leistung betrieben werden, um eine Überhitzung (> 70 °C) zu vermeiden.
Zur Anerkennung aller in Tabelle 2 enthaltenen Leuchten wurde die LED-Leuchte „Serie WT210C G2“ und „Serie WT228C G2“ in zwei unterschiedlichen Längen und bis zu einer Leistung von 50 W getestet.
Leuchten mit einer geringeren Leistung können ebenso betrieben werden, wenn sie ansonsten baugleich zur geprüften Variante geblieben sind. Für die Sichtprüfung nach den Tests stand eine baugleiche Leuchte als Referenzmuster zur Verfügung.
Die Testergebnisse im Detail
Ammoniakbeständigkeit
Visuelle Prüfung
Bei der vergleichenden Sichtprüfung nach der Ammoniakexposition konnte nur festgestellt werden, dass geringe Verfärbungen außen am Gehäuse aufgetreten sind. Allerdings wurden die Leuchten verformt. Hierdurch sind keine Veränderungen der Eigenschaften zu erwarten, jedoch empfiehlt sich bei den Leuchten der Länge 1.500 mm eine Dreipunkt-Aufhängung oder eine Zugentlastung.
Die Leuchte erschien während des Prüfzeitraumes ausreichend gasdicht. Es kann jedoch nicht ausgeschlossen werden, dass geringe Mengen Ammoniak bzw. Ammoniumverbindungen in die Leuchte gelangten. Dies wurde nicht überprüft.
Die Auffälligkeiten werden als unerheblich eingestuft. Die Prüfung der vom Hersteller angebotenen Halterungen ergab ebenfalls keine Auffälligkeiten.
Gravimetrische Prüfung
Beim Vergleich des Gewichts vor und nach der Ammoniakbelastung wurde keine messbare Gewichtszu- oder -abnahme festgestellt. Alle ermittelten Veränderungen lagen innerhalb der Messunsicherheit.
Härteprüfung
Bei der Härteprüfung nach Shore-D wurden keine messbaren Veränderungen festgestellt. Alle ermittelten Veränderungen lagen innerhalb der Messunsicherheit.
Funktionsprüfung
Hierbei wurden keine Mängel festgestellt. Alle Leuchten funktionierten nach den durchgeführten Prüfungen.
Lichtstromerhalt
Nach Abschluss der Prüfung hatte die Leuchte einen Lichtstromerhalt von 81,2 % (Länge 600 mm) und 97,5 % (Länge 1.500 mm).
Aufgrund der vorliegenden Ergebnisse erfüllt die LED-Feuchtraumleuchte „Serie WT210C G2“ und „Serie WT228C G2“ bezüglich des Prüfkriteriums „Ammoniakbeständigkeit“ die Anforderungen für die Vergabe des Prüfzeichens DLG-Anerkannt. Aus diesem Grund kann davon ausgegangen werden, dass diese Leuchte beständig gegenüber ammoniakhaltiger Stallluft ist und es zu keiner zusätzlichen Beschleunigung der normal zu erwartenden Alterung kommt.
Die LED-Leuchte wurde während der Ammoniakbeaufschlagung in der Prüfkammer sowohl passiv als auch aktiv betrieben und hat beide Prüfteile bestanden.
Signify Luminaires (Shanghai) Co., Ltd.
2nd Floor, Building 1, No. 2555, Hechuan Road, Minhang District, Shanghai 200233
China
Kontakt:
www.signify.com.cn
gc_communications@signify.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfvorschrift „Leuchtsysteme in Ställen“ (Stand 06/2025)
Fachbereich
Betriebsmittel
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dipl.-Ing. (FH) Tommy Pfeifer *
Lichttechnische Untersuchung
Photometrik GmbH
Einsteinstraße 24,
64859 Eppertshausen
* Berichterstatter
