SAGUSTU International GmbH Eldorado-Puzzlematte mit Pferdekopfprofil

DLG-ANERKANNT "Dauertrittbelastung, Rutschfestigkeit"

Download Druckversion

Prüfbericht 7061

Das Prüfzeichen

Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüf­bedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaft­lichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffent­lichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.

Der DLG-Anerkannt Einzelkriterien Test „Dauertrittbelastung, Rutschfestigkeit“ umfasst technische Messungen auf Prüfständen des DLG-Testzentrums. Es wurden die Rutschfestigkeit gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für Bodensysteme in der Pferdehaltung, Stand August 2019. Andere Kriterien wurden nicht untersucht.

Bild der Eldorado-Puzzlematte von SAGUSTU International GmbH

Beurteilung – kurz gefasst

Die hier geprüfte „SAGUSTU Eldorado-Puzzlematte mit Pferdekopfprofil“, ein elastischer Gummi-Bodenbelag für die Pferdehaltung, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht.

Tabelle 1: Ergebnisse im Überblick

* Bewertungsbereich: + + / + / O / – / – – (O = Standard)** Bewertungsbereich: + / –
Prüfmerkmal Prüfergebnis Bewertung*
Dauertrittbelastung
  keine bleibende Verformung + +
  keine Schäden, kein nennenswerter Verschleiß +
Rutschfestigkeit**
Barhuf, trocken/nass bei Gleitzugversuchen auf trockenem und nassem Belag gut, µ > 0,45 +
Hufeisen, trocken/nass bei Gleitzugversuchen auf trockenem und nassem Belag gut, µ > 0,45 +

Das Produkt

Beschreibung und Technische Daten

Die hier geprüfte „SAGUSTU Eldorado Puzzlematte mit Pferdekopfprofil“ ist ein elastischer Gummi-Boden­belag aus vulkanisiertem Vollgummi für die Pferdehaltung. Die wasserundurchlässige Puzzlematte wurde für den Einsatz als Bodenbelag u.a. für Boxen und Stallgassen konzipiert.

  • schwarze Gummimatte, Dicke ca. 16 mm

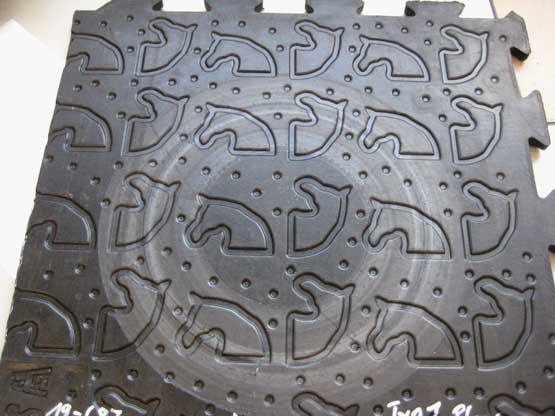

  • Oberseite Pferdekopfprofil

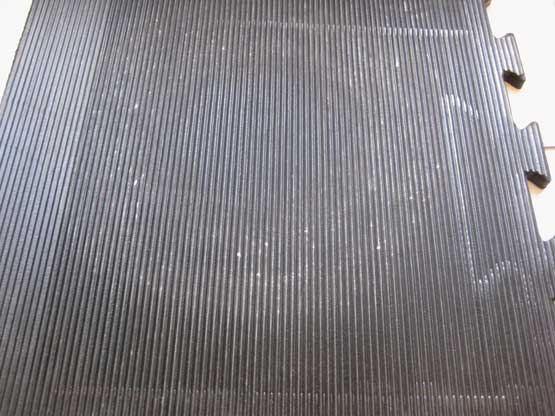

  • Unterseite mit schmalen Rillen
  • Härte Shore A: ca. 70
  • Verlegung als Puzzlematte
  • Abmessungen der Matte: 1 m x 1 m

Tabelle 2: Technische Daten

BELMONDO® Style
Oberseite Karodesign
Unterseite Rillen
Abmessungen 114 cm x 171 cm, 4-seitig gepuzzelt
Stärke 16 mm
Farbe 4 Farben
Gewicht ca. 21 kg/m²

Die Methode

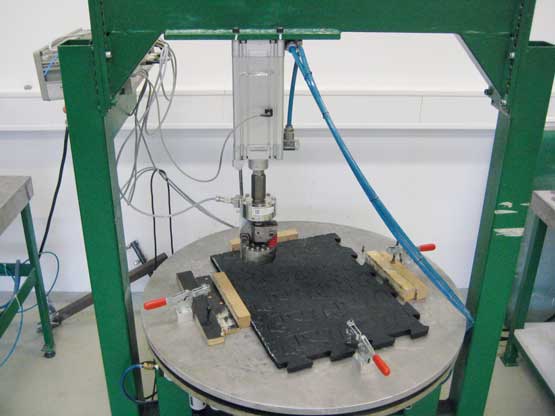

Dauertrittbelastung

Die Dauertrittbelastung erfolgte mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlhuf. Der Stahlhuf ist ein gelenkiger Druckkörper mit einem Durchmesser von 105 mm und einer Aufstandsfläche von 75 cm². Ein 5 mm breiter Ring an der Sohle überragt die restliche Fläche als Tragrand des Huf­horns. Zusätzlich wurde der Bodenbelag auf Verschleiß, Schäden oder bleibende Verformung untersucht.

Rutschfestigkeit

Die Messungen zur Rutschfestigkeit erfolgten mit dem mobilen DLG-ComfortControl Prüfstand mittels Gleitzugverfahren. Dabei wurde ein künstlicher Pferdehuf, ein mit 10 kg belasteter Zugkörper (a) mit geschlossenem Kunststoffhufeisen (Polyurethan) mit huf­getreuem Härtegrad zur Simula­tion eines Barhufes und (b) mit Hufeisen Größe 5 mit einer Geschwindigkeit von 20 mm/s über den Prüfling gezogen. Die registrierten Zugkräfte wurden mit dem Aufstandsgewicht ins Verhältnis gesetzt und daraus der Reib­beiwert µ berechnet. Die Versuche fanden sowohl auf trockener als auch auf mit Wasser befeuchteter Bodenoberfläche statt.

Für Bodenbeläge in der Pferde­haltung fordert der DLG-Prüfrahmen einen Reibbeiwert von mindestens µ = 0,45 sowohl im trockenen als auch im nassen Zustand.

Bild der Eldorado-Puzzlematte beim Rutsch-Test
Bild 2: Messung der Rutschfestigkeit

Die Testergebnisse im Detail

Dauertrittbelastung

Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurden keine Schäden und kein nennenswerter Verschleiß festgestellt.  Eine bleibende Verformung wurde nicht festgestellt.


Rutschfestigkeit

Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test­zentrums ergaben mit dem geschlossenem Kunststoffhuf­eisen und mit dem Hufeisen Größe 5 eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reib­beiwerte (µ) liegen über dem Mindestwert von µ = 0,45.

Fazit

Die im vorliegenden DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstands- und Praxisuntersuchungen Komfort- und Haltbarkeitseigenschaften des Bodenbelages „SAGUSTU Eldorado-Puzzlematte mit Pferdekopf­profil“ für den Einsatz in der Pferdehaltung. Der geprüfte Bodenbelag hat die Anforderungen von des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.

Anmelder und Prüfungsdurchführung

Hersteller und Anmelder

SAGUSTU International GmbH,
Industriestraße 7,
66892 Bruchmühlbach-Miesau

Kontakt
Telefon 06372 8031-0
Telefax 06372 8031-31
info@sagustu.de
www.sagustu.de

Prüfungsdurchführung

DLG TestService GmbH, Standort Groß-Umstadt

Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.

DLG-Prüfrahmen
Bodensysteme in der Pferdehaltung, Stand August 2019

Fachbereich
Betriebsmittel

Bereichsleiter
Dr. Michael Eise

Prüfingenieur
Dr. Harald Reubold *

*    Berichterstatter

Kontakt

DLG-Testzentrum Technik und Betriebsmittel
DLG TestService GmbH Standort Groß-Umstadt
Max-Eyth-Weg 1
64823 Groß-Umstadt
E-Mail: Tech@DLG.org
Tel: +49 69 24 788-600
Fax: +49 69 24 788-690
