Sagustu Drainmatte Redu für Pferde

DLG-ANERKANNT "Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit, Rutschfestigkeit,
Säurebeständigkeit, Reinigungsabstand"

Download Druckversion

Prüfbericht 7474

Das Prüfzeichen

Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüf­bedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaft­lichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffent­lichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.

Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit, Rutschfestigkeit, Säurebeständigkeit, Reinigungsabstand“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Rutschfestigkeit, die Verformbarkeit und Elastizität,
der Reinigungsabstand gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage waren der DLG-Prüfrahmen für elastische Stallbodenbeläge im Bewegungs-, Ruhe- und Liegebereich von Pferden, Stand April 2024 und DIN 7861:2024-05 (Elastische Stallbodenbeläge im Bewegungs-, Ruhe- und Liegebereich von Pferden – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.

Beurteilung – kurz gefasst

Die hier geprüfte Sagustu Drainmatte Redu, ein elastischer Bodenbelag im Bewegungs-, Ruhe- und Liege­bereich von Pferden, wurde im DLG-Anerkannt-Einzelkriterien-Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Säuren, die Dauertrittund Abriebbelastung, die Rutsch­festigkeit, die Verform­barkeit und Elastizität sowie der Reinigungsabstand geprüft. Die Anforderungen nach DIN 7861 werden bei den untersuchten Kriterien erfüllt.

DLG-QUALITÄTSPROFILBewertung
Punktbelastung Verformbarkeit und Elastizität im Neuzustand:    10,7 mmk. B.
Punktbelastung Verformbarkeit und Elastizität nach Dauerversuch:    12,0 mmk. B.
Flächenbelastung Verformbarkeit und Elastizität im Neuzustand :      3,2 mmk. B.
Flächenbelastung Verformbarkeit und Elastizität nach Dauerversuch:       4,2 mmk. B.
bleibende Verformung nach 250.000 Dauertrittbelastung

■■■■*

Oberfläche: geringer Verschleiß/keine Schäden nach 250.000 Dauertrittbelastungen

■■■■■*

Unterseite: deutlicher Verschleiß/geringe Schäden nach 250.000 Dauertrittbelastungen

■■■■■*

Rutschfestigkeit

■■■■■**

Säurebeständigkeit gegenüber Futtersäurengemisch

■■■■■***

Säurebeständigkeit gegenüber Harnsäure

■■■■■***

Säurebeständigkeit gegenüber Schwefeliger Säure

■■■■■***

Säurebeständigkeit gegenüber Ammoniak

■■■■■***

Säurebeständigkeit gegenüber Stalldesinfektionsmitteln

■■■■■***

Säurebeständigkeit gegenüber Rapsöl

■■■■■***

Abriebfestigkeit

■■■■■*

Reinigungsabstand mit Flachstrahldüse

■■■■■*

Reinigungsabstand mit Dreckfräser

■■■■■*

Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
*■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard, ■■ = genügt den gesetzlichen Anforderungen für die Marktfähigkeit,  = nicht bestanden
**Einzelkriterium Rutschfestigkeit:   ■■ = bestanden,  = nicht bestanden
*** Einzelkriterium Säurebeständigkeit:  ■■■  = beständig,  ■■ = bedingt beständig, = nicht beständig


Das Produkt

Beschreibung und Technische Daten

Die hier geprüfte Sagustu Drainmatte Redu ist ein  elastischer Bodenbelag im Bewegungs-, Ruhe- und Liegebereich von Pferden.
Bodenplatten aus SBR-Gummigranulat

  • Ø 1- 3,5 mm
  • mit Polyurethan gebunden und ummantelt
  • Dicke: 40 mm
  • Verlegung als Einzelplatten

Die Methode

Verformbarkeit und Elastizität

Punktbelastung

Die Verformbarkeit wird im Neu­zustand und nach der Dauertritt­belastung durch Kugel­ein­druck­ver­suche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.

Flächenbelastung

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung mit einem Hufeisen der Größe 4 und einer Eindringkraft von 2.000 N (entspricht ca. 200 kg) gemessen.

Dauertrittbelastung

Die Messung der Dauertrittbelastung erfolgt mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem Hufeisen Größe 4.

Abriebfestigkeit

Beim Abriebtest wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N (= 8,13 N/cm² Flächenpressung) gerieben.
Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug  61,5 cm².

Rutschfestigkeit

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test­zentrums. Mit 10 kg belastete Gleitstücke werden mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen. Verwendete Gleitstücke
a) Kunststoffhuf (Barhufversion) Breite 140 mm, Länge 150 mm, Dicke 12 mm, Härte Shore C: 80 (+5)
b) Hufeisen, Größe 4 (beschlagene Version)

Säurebeständigkeit

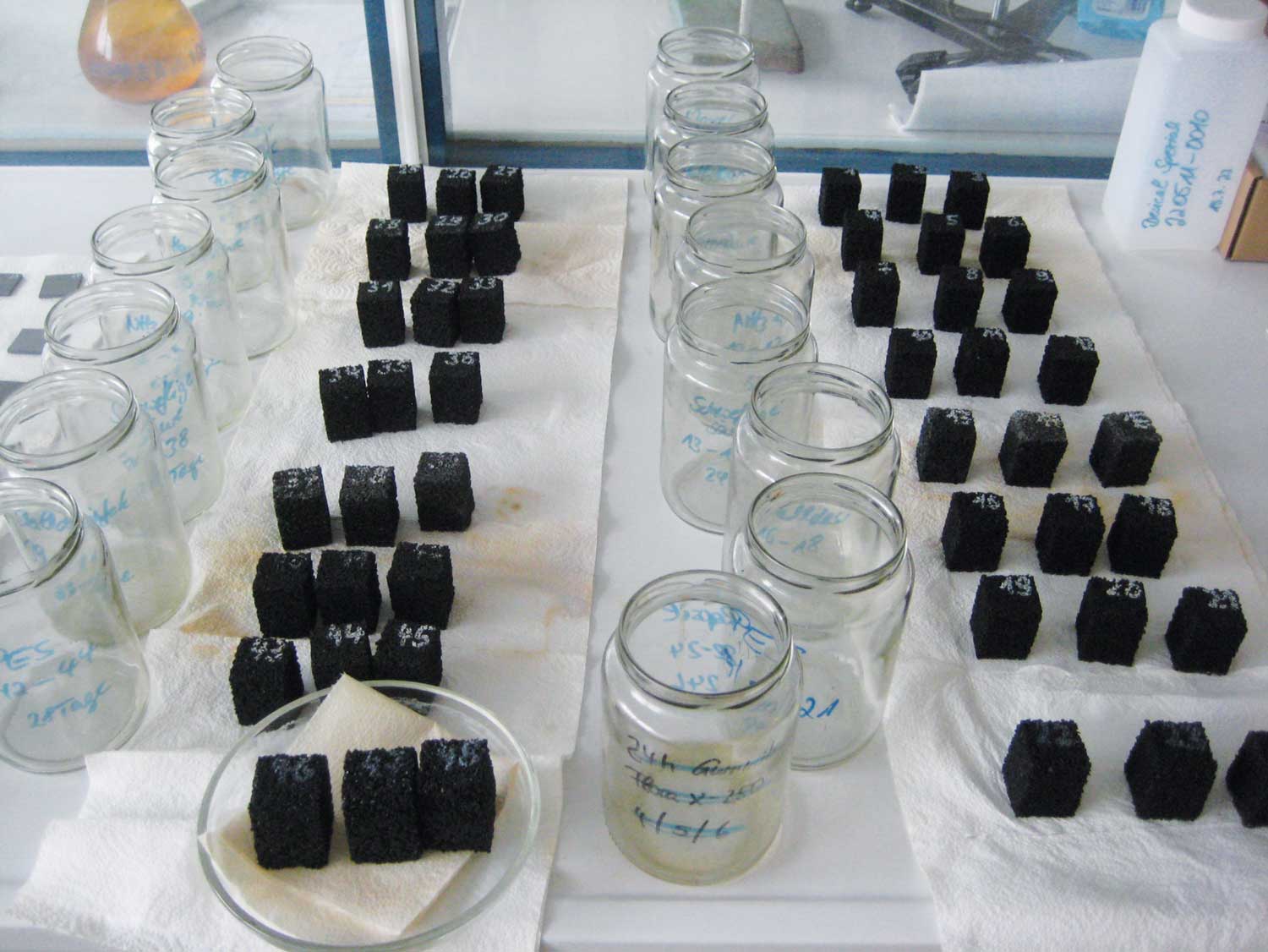

Prüfmuster des Deckbelages wurden im Dauer­tauchversuch gemäß DIN 7861:2024-05 untersucht. Als Prüflösungen wurden im Stall häufige Futter- und Exkrementsäuren, Rapsöl sowie handelsübliche Desinfektionsmittel verwendet.

In der Prüfung wurden 30 mm x 30 mm große Probestücke des Bodenbelages in das jeweilige Prüfmedium für einen Zeitraum von 24 Stunden und 28 Tagen
bei Raumtemperatur von 20°C komplett eingetaucht. Die Prüf­lösungen wurden beim 28-Tage-Versuch wöchentlich gewechselt. Nach Versuchsende wurden die Prüfkörper mit ­destilliertem Wasser abgespült und 24 Stunden getrocknet. Vor und nach dem Eintauchen wurden Gewicht, Abmessungen und die Shorehärte (Shore A) gemessen. Zusätzlich erfolgte eine Bewertung der Oberfläche bezüglich visueller Veränderungen, wie Glanzverlust, Farbveränderungen und Quellungs- oder Zerstörungserscheinungen sowie Kristall­bildung. Alle Prüfkörper wurden im Vergleich zum Standard Wasser bewertet.

Reinigungsabstand

Bei Prüfstandsversuchen mit einem Hochdruck­reiniger (etwa 145 bar, Einwirkzeit 1 Minute mit 25°-Flachstrahl­düse und Dreckfräser) wurde der Spritzabstand ermittelt, bei dem keine Schäden am Belag auftreten.

Die Testergebnisse im Detail

Verformbarkeit und Elastizität

Punktbelastung

Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neu­zustand 10,7 mm. Der hieraus errechnete Auflagedruck beträgt 24,8 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit einem Hufeisen (Größe 4) mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe der Kalotte erhöhte sich nach dem Dauertest von 10,7 mm auf 12,0 mm. Der Auf­lagedruck verringerte sich von 24,8 N/cm² auf 22,1 N/cm² (siehe Bild 2).  Das bedeutet, dass Verformbarkeit und Elastizität zunehmen.

Flächenbelastung

Bei den Eindruckversuchen mit einem Hufeisen der Größe 4 betrug die Eindringtiefe des Laufgangbelages im Neuzustand 3,2 mm. Der hieraus errechnete Auflagedruck beträgt 34,75 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit einem Hufeisen der Größe 4 mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Hufeisens erhöhte sich nach dem Dauertest von 3,2 mm auf 4,2 mm (siehe Bild 3).
Das bedeutet, dass Verformbarkeit und Elastizität des Bodenbelages zunehmen.

Bild 2: Punktbelastung – Verformbarkeit in Abhängigkeit vom Auflagedruck (vor und nach der Dauertrittbelastung)
Bild 3: Flächenbelastung – Verformbarkeit in Abhängigkeit vom Auflagedruck (vor und nach der Dauertritt­belastung)

Dauertrittbelastung

Nach der Dauertrittbelastung  auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurden an der Oberfläche geringer Verschleiß und keine Schäden und an der Unterseite deutlicher Verschleiß und geringe Schäden festgestellt.

Eine bleibende Verformung konnte nicht festgestellt werden.

Bild 4: Messung der Verformbarkeit mit Kalotte
Bild 5: Messung der Verformbarkeit mit Hufeisen

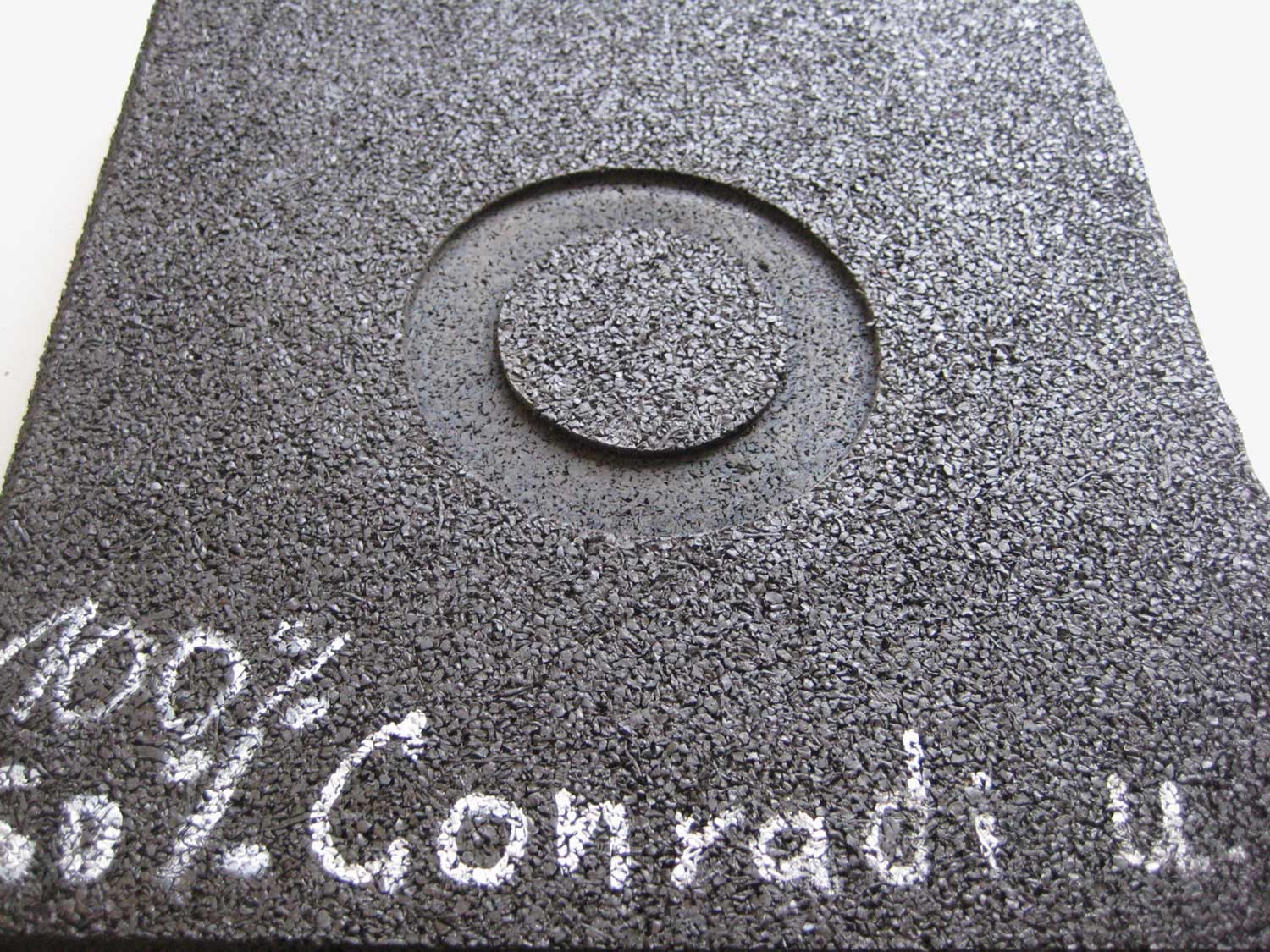

Abriebfestigkeit

Die Abriebtiefe nach 5.000 Doppelzyklen betrug ca. 3,7 mm, dies entspricht etwa 9 % der Belag­höhe. Von der geriebenen Fläche wurden 15,4 g abgerieben. Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 4,2 mm, 10,2 % der Belaghöhe. Von der geriebenen Fläche wurden 19,1 g abge­rieben.
Die Abrieb­tiefe und der Abrieb lassen auf eine gute Abriebfestigkeit des Bodenbelages schließen.

Rutschfestigkeit

Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test­zentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reib­beiwerte (µ) liegen über dem Mindestwert von µ = 0,40 (DIN 7861) und
µ = 0,45 (DLG Prüfrahmen).

Säurebeständigkeit

Der Bodenbelag war gegenüber der schwefligen Säure sowie dem Rapsöl bedingt beständig und gegenüber den anderen eingesetzten Prüfmedien beständig.
Die Differenzen in Gewicht, Dicke und Shore-Härte A zwischen den behandelten und unbehandelten Prüf­körpern waren bei den einge-
setzten Prüfmedien gering und lagen im Bereich des Standards Wasser. Gegenüber den getesteten Prüfmedien scheint der Bodenbelag für den beschriebenen Einsatzzweck be­zogen auf ihre Materialbeständigkeit ge­eignet.

Tabelle 2: Prüfmedien und Ergebnisse – Säurebeständigkeit


PrüfmedienKonzentrationErgebnis
nach 24 Stunden
Einwirkzeit
Ergebnis
nach 28 Tagen
Einwirkzeit
Bewertung
Futtersäurengemisch
 Konzentrat, pH 2keine Veränderungkeine Veränderungbeständig
Exkrementsäuren
Harnsäuregesättigte Lösung (0,4 %)keine Veränderungkeine Veränderungbeständig
Schwefelige Säure5-6 % SO2keine VeränderungFarbveränderung, weißlicher Belagbedingt beständig
Ammoniak32 %ige Lösungkeine Veränderungkeine Veränderung beständig
Desinfektionsmittel
Stalldesinfektionsmittel2 %-Lösung eines Produktes
auf Basis von Ameisensäure und Glyoxylsäure
keine Veränderungkeine Veränderungbeständig
Rapsölunverdünntkeine VeränderungRapsöl hat sich verfärbt, Prüfkörper aufgequollenbedingt beständig

Reinigungsabstand

Bei Prüfstandsversuchen mit einem Hochdruckreiniger traten Schäden am Belag erst auf, wenn ein Mindestabstand von 50 cm beim Einsatz eines Dreckfräsers bzw. 20 cm beim Einsatz einer Flachstrahldüse unterschritten wurde.

Bei der Reinigung und Desinfekti­on des Belages sollten nur die nach Angabe der Firma für den Bodenbelag zulässigen Mittel verwendet werden.

Bild 9: Messung der Reinigungsabstand mit Flachstrahldüse

Fazit

Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaftendes der hier geprüften Sagustu Drain­matte Redu für Pferde. Die Anforderungen des DLG-Prüfprogramms und der DIN 7861 werden bei den untersuchten Kriterien erfüllt.
