Prüfbericht 6911
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-Anerkannt Einzelkriterien Test „Verformbarkeit/Elastizität, Dauertrittbelastung“ umfasste technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand April 2010. Andere Kriterien wurden nicht untersucht
Beurteilung – kurz gefasst
Die hier geprüfte SANDA Sandbettwabe, ein Systembaustein zur Erstellung einer Liegefläche in Liegeboxenställen für Kühe und Rinder, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht.
Tabelle 1: Ergebnisse im Überblick
| Prüfmerkmal | Prüfergebnis | Bewertung* |
|---|---|---|
| Verformbarkeit und Elastizität | ||
| – im Neuzustand | 28,9 mm, sehr gut | + + |
| – nach Dauerversuch | 10,4 mm, gut | + |
| Dauertrittbelastung | ||
| keine bleibende Verformung an der Wabe | + + | |
| geringer Verschleiß an den Stegen der Wabe | ◯ |
Das Produkt
Beschreibung und Technische Daten
Die hier geprüfte SANDA Sandbettwabe ist ein Systembaustein zur Erstellung einer Liegefläche in Liegeboxenställen für Kühe und Rinder.
Schwarze Sandbettwabe aus Gummi mit24 Öffnungen (Abmessungen der Öffnungen:ca. 5,5 cm x 15 cm).
Pro Liegebox sind 4 Waben erforderlich.
Die 24 Öffnungen je Wabe werden mit grubenfeuchtem Schlämm- oder ungewaschenem Kabelsand befüllt.
Die Oberfläche der Waben soll ca. 3 cm mit feuchtem Sand überfüllt und verdichtet werden. Auf die so verfestigte Oberfläche sollen ca. 5 cm Einstreu aufgebracht werden.
Die 4 Waben je Liegebox werden schwimmend verlegt.
Maße der Wabe: Länge 80 cm, Breite 60 cm, Höhe 10 cm
Gewicht: 26,5 kg
Härte Shore A: 65
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung
Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität

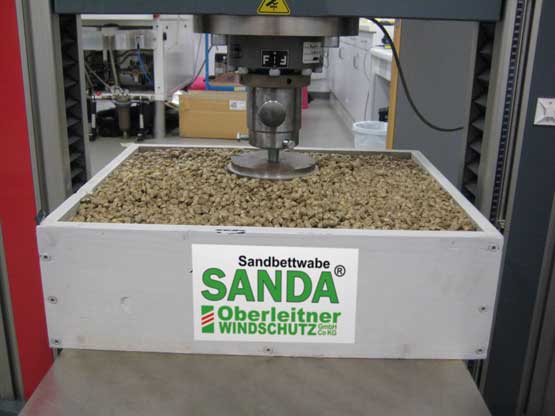

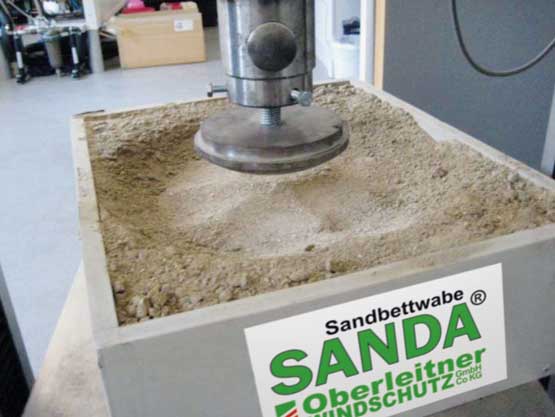

Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand mit ca. 5 cm Strohpellet Einstreu 28,9 mm. Der hieraus errechnete Auflagedruck von 9,2 N/cm², lässt eine sehr geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte verringerte sich nach dem Dauertest von 28,9 mm auf 10,4 mm. Der Auflagedruck erhöhte sich von 9,2 N/cm² auf 25,5 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität nachlassen.
Bewertung Verformbarkeit und Elastizität
im Neuzustand + +
nach der Dauerdrucktrittbelastung +
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde Verschleiß an den Stegen der Wabe festgestellt. Eine bleibende Verformung konnte an der Wabe nicht festgestellt werden.
Bewertung Dauertrittbelastung
geringer Verschleiß an den Stegen der Wabe ◯
keine bleibende Verformung + +
Die im vorliegenden DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstands- und Praxisuntersuchungen Komfort- und Haltbarkeitseigenschaften der SANDA Sandbettwabe für den Einsatz in Liegeboxen in Liegeboxenställen. Die geprüfte SANDA Sandbettwabe hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.
