Prüfbericht 7500
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Biegefestigkeit“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen, eine Dauertrittbelastung durchgeführt und die Biegefestigkeit untersucht. Prüfgrundlage war der DLG-Prüfrahmen elastische Laufgangbodensysteme in Liegeboxenlaufställen für Rinder und Milchkühe, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Der hier geprüfte Gummilaufboden GLM 1030, ein elastischer Bodenbelag im Laufbereich für Milchvieh, wurde im Test DLG-Anerkannt in Einzelkriterien auf einem Prüfstand auf Komfort- und Haltbarkeitseigenschaften untersucht. Anforderungen DIN 3763 werden bei Verformbarkeit und Elastizität erfüllt.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Verformbarkeit und Elastizität im Neuzustand | ■■■■■ |
| Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ |
| Dauertrittbelastung keine bleibende Verformung | ■■■■■ |
| Dauertrittbelastung kein nennenswerter Verschleiß | ■■■■■ |
| Biegefestigkeit | ■■■■■ |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
■= nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Schwarze profilierte Gummimatte für Laufgänge für Milchvieh
- ca. 33 mm dick
- Länge und Breite der Matten werden betriebsindividuell für den jeweiligen Laufgang zugeschnitten
- Shore A Härte: 68
- Oberfläche: Rautenmuster mit Rillen mit unterschiedlicher Tiefe.
- Längsrillen: Breite ca. 17 mm, Tiefe ca. 7,5 mm
- Querrillen: Breite ca. 17 mm, Tiefe ca. 4 mm
- Unterseite: ohne Profilierung
- in der Gummimatte im Abstand von ca. 4 mm Stahlseile mit ca. 8 mm Durchmesser
- Verlegung als Einzelmatten ohne Befestigung
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wurde im Neuzustand und nach der Dauertrittbelastung mit einem runden Stahlfuß („künstlicher Kuhfuß“) mit einem Durchmesser von 105 mm (Aufstandsfläche 75 cm², mit 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm (Tragrand der Klaue) überragt und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

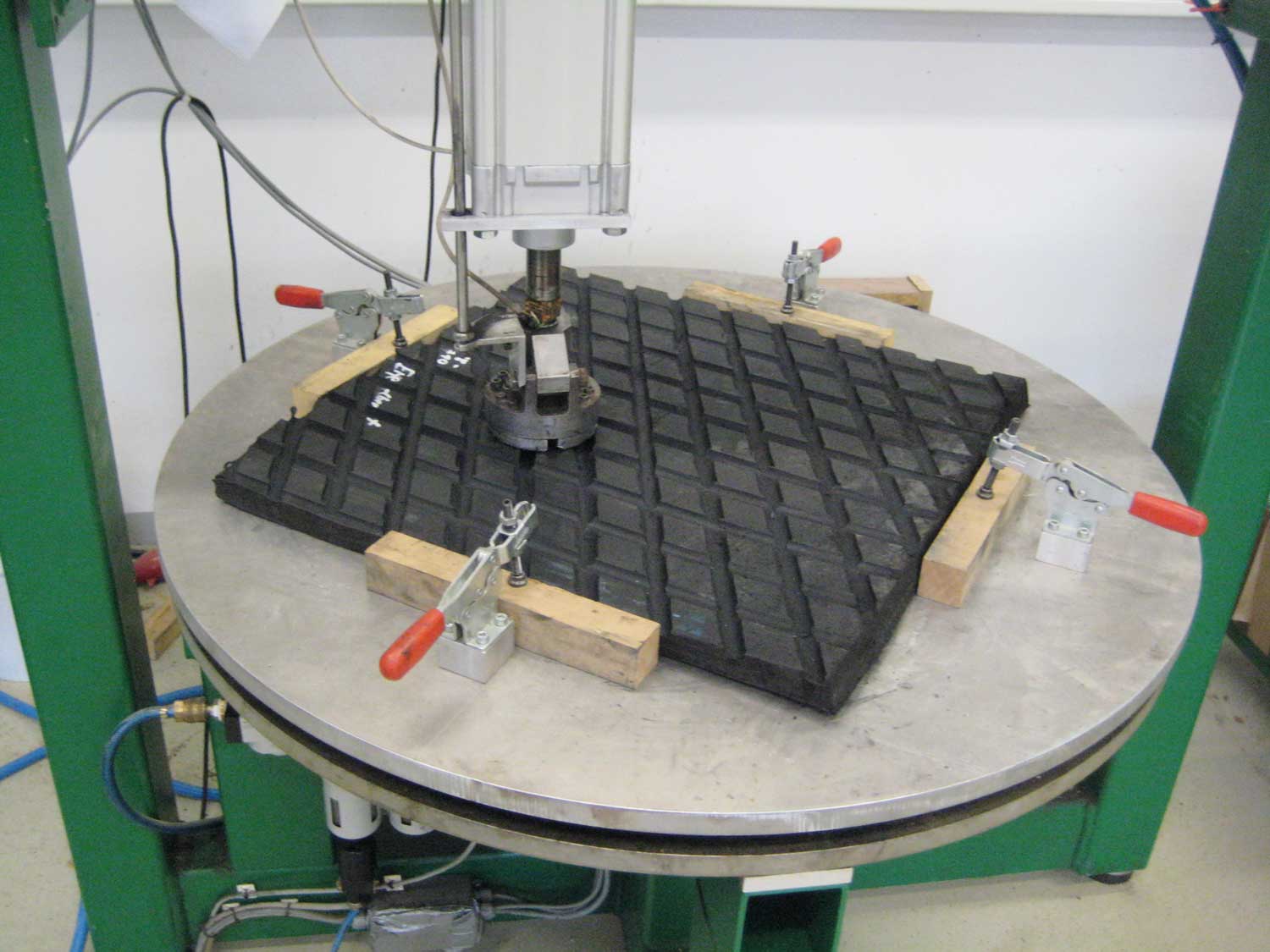

Die Messung der Dauertrittbelastung erfolgte im Standard Testprogramm mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß*.
Biegefestigkeit

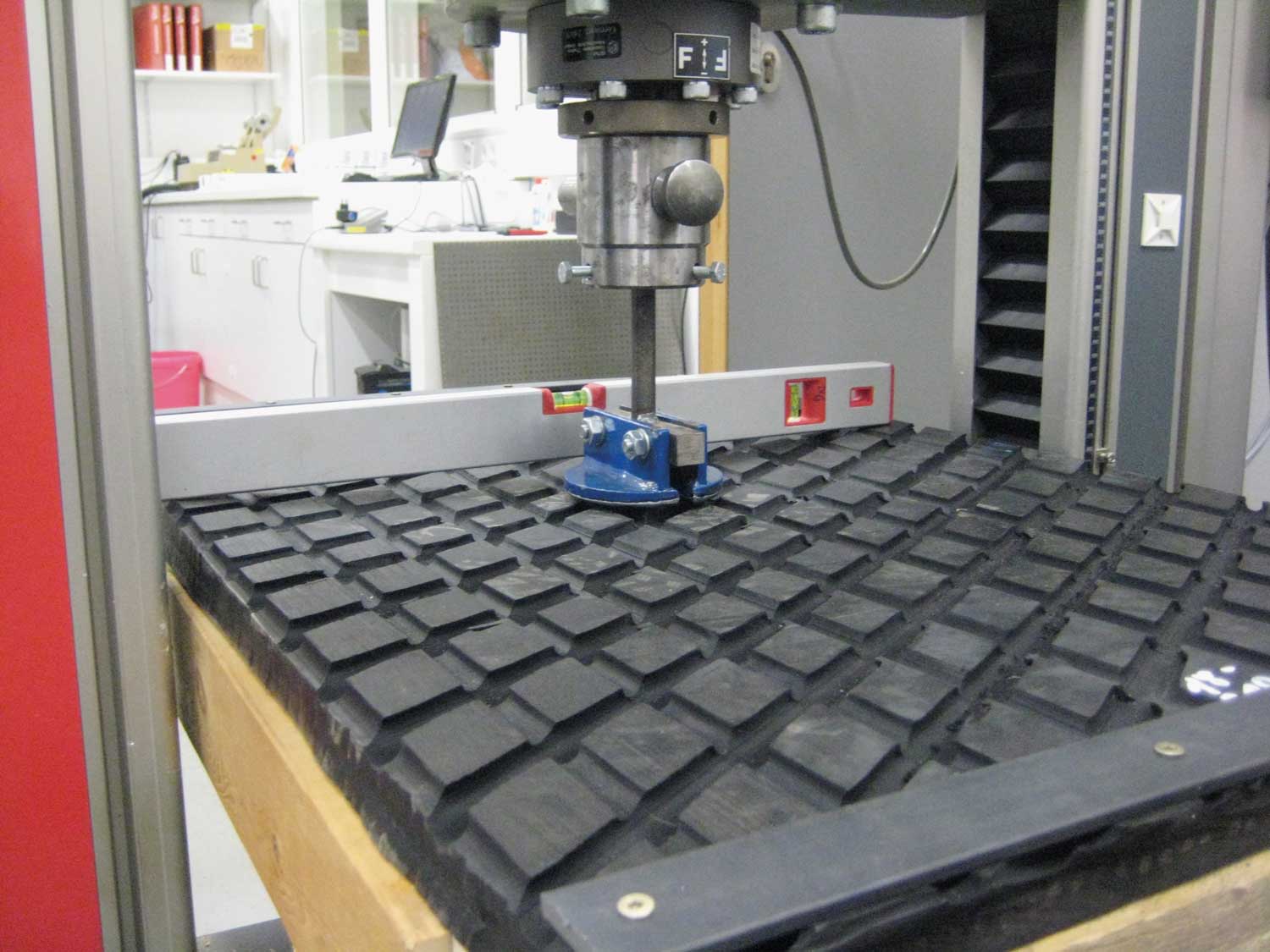

Die Biegefestigkeit wurde im Neuzustand mit einem runden Stahlfuß* und Eindringkräften von 1000 N, 2000 N, 3000 N und 4000 N gemessen. Der Gummilaufboden wurde auf einem Rahmen mit den Abmessungen 60 cm x 100 cm aufgelegt und an der Längsseite fixiert. Die Last wurde in der Mitte des Rahmens die Eindringkraft eingeleitet und die Verformung nach der Krafteinleitung gemessen.
* Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität

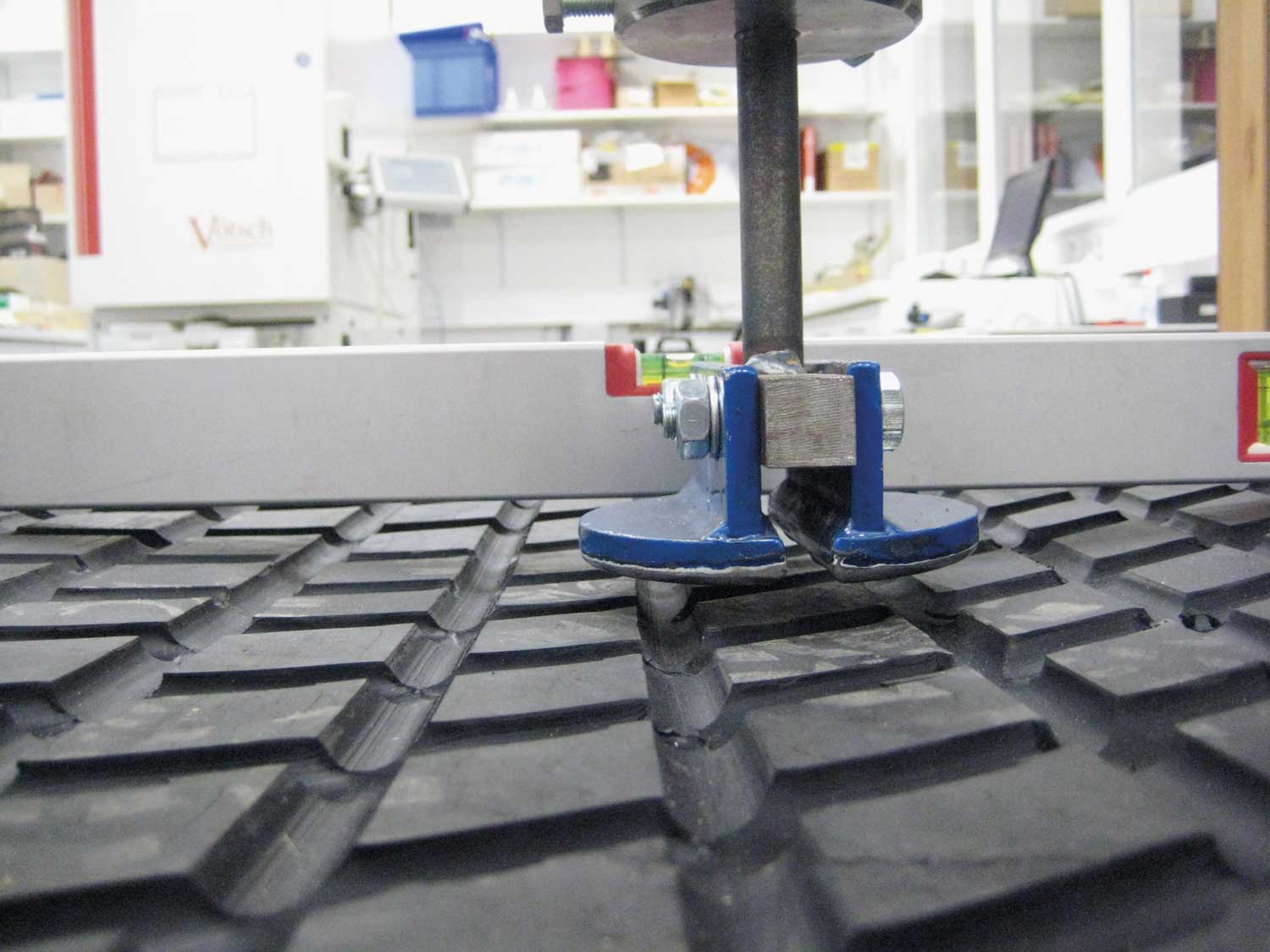

Bei den Eindruckversuchen mit einem runden Stahlfuß betrug die Eindringtiefe des Laufflächenbelages im Neuzustand 3,0 mm.
Der dabei angewandte Auflagedruck betrug 26,67 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit dem Stahlfuß mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Stahlfußes in den Laufflächenbelage betrug nach dem Dauertest unverändert 3,0 mm (siehe Bild 3).
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurde kein nennenswerter Verschleiß oder Schäden an dem Laufflächenbelag festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.
Biegefestigkeit
Das auf dem Rahmen fixierte Prüfmuster senkte sich in 24 Stunden ohne Belastung an der tiefsten Stelle um 15 mm ab. Durch Krafteinleitung an dieser Stelle wurde eine weitere Absenkung provoziert und gemessen. In Tabelle 2 sind die Werte angeben, um die sich der Gummilaufboden bei zusätzlicher Belastung abgesenkt hat. Aufgrund der geringen Verformung bei Belastung kann für den der Gummilaufboden eine vergleichsweise hohe Biegefestigkeit festgestellt werden.
Tabelle 2: Verformung nach Belastung
| Belastung | Verformung zusätzlich zum Ausgangswert |
| 1000 N | 1 mm |
| 2000 N | 5 mm |
| 3000 N | 11 mm |
| 4000 N | 19 mm |
Im vorliegenden Test DLG- Anerkannt in Einzelkriterien wurden auf Basis von Prüfstanduntersuchungen die Komfort- und Haltbarkeitseigenschaften des Gummilaufbodens GLM 1030 als elastischer Bodenbelag im Laufbereich für Milchvieh geprüft und bewertet. Der geprüfte Gummilaufboden GLM 1030 hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterienerfüllt. Die Anforderungen der DIN 3763 wurden bei Verformbarkeit und Elastizität erfüllt.
Hersteller und Anmelder
Anmelder
Matthias Engelberth
Schreiner Straße 11-13
51570 Windeck
Kontakt:
Mobiltelefon 0173 1009406
Telefon 02292 2280
info@fte-1.de
https://www.fte-1.de
Hersteller
Dairy Welfare BV
Huyerenseweg 3
7651 LR Tubbergen
Niederlande
Kontakt:
Telefon 0031 655 55 00 43,
info@dairywelfare.com
https://www.dairywelfare.nl
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand Dezember 2018.
DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung)
Fachbereich
Landwirtschaft
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
Kontakt
DLG-Testzentrum Technik und Betriebsmittel
DLG TestService GmbH Standort Groß-Umstadt
Max-Eyth-Weg 1
64823 Groß-Umstadt
E-Mail: Tech@DLG.org
Tel: +49 69 24 788-600
Fax: +49 69 24 788-690
