Gummiwerk KRAIBURG Liegematte WINGFLEX

DLG-ANERKANNT: Verformbarkeit/Elastizität, Dauertrittbelastung

Download Druckversion

Prüfbericht 6407

Das Prüfzeichen

Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüf­bedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die er­folgreiche Prüfung schließt mit der Veröffent­lichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabe­datum gültig ist.

Der DLG-Anerkannt Test „Verformbarkeit/Elastizität, Dauertrittbelastung“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stall­boden­beläge, Stand April 2010. Andere Kriterien wurden nicht untersucht.

Beurteilung – kurz gefasst

Der hier geprüfte Liegeboxenbelag WINGFLEX, ein elastischer Bodenbelag im Liegebereich für Hoch­boxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Insbesondere die Verformbarkeit war deutlich besser als der Standard.

Tabelle 1: Ergebnisse im Überblick

* Bewertungsbereich: ++/ + / ◯ / – / –– (+ = beständig, ◯ = bedingt beständig, – = nicht beständig)
Prüfmerkmal Prüfergebnis Bewertung*
Verformbarkeit und Elastizität
– im Neuzustand 42,9 mm, sehr gut ++
– nach Dauerversuch 39,0 mm, sehr gut ++
Dauertrittbelastung
  keine nennenswerte bleibende Verformung + +
Oberfläche Verschleiß
Unterseite kein nennenswerter Verschleiß +

Das Produkt

Beschreibung und technische Daten:

Der hier geprüfte Liegeboxenbelag WINGFLEX ist ein elastischer Boden­belag im Liegebereich für Hochboxen in Liegeboxenställen für Kühe und Rinder.

  • Schwarze tief profilierte Gummimatte; ca. 65 mm dick; Oberfläche mit Hammerschlagprofilierung

  • Shore A Härte: 60

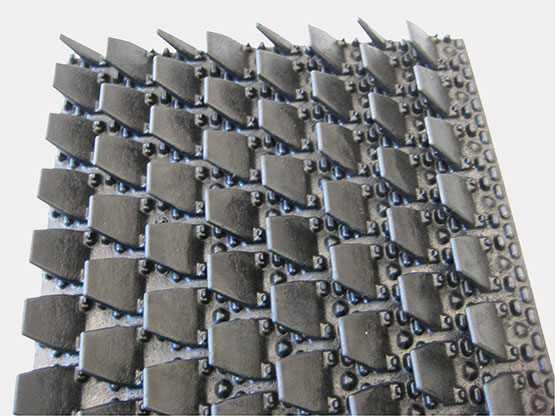

  • Unterseite mit trapezförmigen „Flügeln“ (Höhe ca. 50 mm, Breite unten ca. 65 mm, Breite oben ca. 45 mm, Dicke: ca. 12 mm) und runden und rechteckigen Noppen in zwei Größen (runde Noppen: Höhe ca. 6 mm, Durchmesser ca. 18 mm; rechteckige Noppen Typ 1: Höhe ca. 12 mm, Breite ca. 11 mm, Länge ca. 20 mm; rechteckige Noppen Typ 2: Höhe ca. 6 mm, Breite ca. 12 mm, Länge ca. 22 mm)

  • umlaufender Steg am Mattenrand

  • integriertes Gefälle ca. 1,5 % im hinteren Bereich (ca. 60 cm)
    und Dichtlippe

  • Verlegung mit dazugehörigen Profilen

Die Methode

Verformbarkeit und Elastizität

Die Verformbarkeit wird im Neu­zustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.

Dauertrittbelastung

Die Messung der Dauertrittbelastung erfolgt  im Standard Testprogramm mit 100.000 Wechselbelas­tungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.

Die Testergebnisse im Detail

Verformbarkeit und Elastizität

Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 42,9 mm. Der hieraus errechnete Auflagedruck von 6,2 N/cm² lässt eine geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte ver­ringerte sich nach dem Dauertest von 42,9 mm auf 39,0 mm. Der Auf­lagedruck erhöhte sich von 6,2 N/cm² auf 6,8 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering nachlassen.

Dauertrittbelastung

Nach der Dauertrittbelastung auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde Verschleiß an der Oberfläche festgestellt. Die Unterseite zeigte keinen nennenswerten Verschleiß. Eine bleibende Verformung konnte nicht festgestellt werden.

Fazit

Die im vorliegenden DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften des Liegeboxenbelags WINGFLEX für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Der geprüfte Liegeboxenbelag WINGFLEX hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.

Anmelder und Prüfungsdurchführung

Hersteller und Anmelder

Gummiwerk KRAIBURG
Elastik GmbH & Co. KG,
Göllstraße 8,
84529 Tittmoning

Kontakt
Telefon: 08683 701-0
Telefax: 08683 701-126
info@KRAIBURG-elastik.de
www.KRAIBURG-elastik.de

Prüfungsdurchführung

DLG e.V., Testzentrum Technik und Betriebsmittel,
Max-Eyth-Weg 1,
64823 Groß-Umstadt.

DLG-Prüfrahmen
DLG-ANERKANNT Einzelkriterien Test „Elastische Stallbodenbeläge“
(Stand 04/2010)

Fachbereich
Innenwirtschaft

Bereichsleiter
Dipl.-Ing. Susanne Gäckler

Prüfingenieur
Dr. Harald Reubold  *

*    Berichterstatter
