Fliegl Universalstreuer KDS 270 muck control

*    DLG-Bewertungsskala ab Mai 2020 (Querverteilung): VK > 15 % bis ≤ 20 % = “◯”; VK > 10 % bis ≤ 15 % = “+”; VK ≤ 10 % = “+ +”
**    DLG-Bewertungsskala ab Mai 2020 (Längsverteilung): VK > 15 % bis ≤ 25 % = “◯”; VK > 10 % bis ≤ 15 % = “+”; VK ≤ 10 % = “+ +”
***    DLG-Bewertungsskala ab Mai 2020 (Streckung innerhalb der Toleranzzone): > 45 % = “◯”; > 55 % = “+”; > 75 % = “+ +”

Die Bewertungsmaßstäbe wurden im Mai 2020 in Zusammenarbeit mit der DLG-Prüfungskommission „Düngetechnik“ an den technischen Fortschritt angepasst und somit verschärft. Somit werden die bisherigen Bewertungsschemen, die bis Mai 2020 angewendet wurden und noch in den alten DLG- Prüfberichten zu finden sind, abgelöst.

Beschreibung und Technische Daten

Beim Fliegl KDS 270 muck control handelt es sich um einen Universalstreuer mit Kratzboden und 2-Teller-Streuwerk. Der geprüfte Streuer hat folgende technische Hauptdaten (Herstellerangaben):

Grundlage der Prüfung bilden der DLG-Prüfrahmen „Streuer für organische Feststoffe“ und die Norm DIN EN 13080 „Stalldungstreuer – Umweltschutz – Anforderungen und Prüfmethoden“.

Zur Bestimmung der Querverteilung werden Auffangbehälter (50 cm x 50 cm x 10 cm) quer zur Fahrtrichtung bündig aneinander auf der Versuchsfläche aufgestellt. Anschließend durchfährt der Traktor mit dem zu prüfenden Streuer die Messstrecke. Die in den Schalen aufgefangenen Streumengen werden gewogen und flächenbezogen zur Ermittlung des Grundstreubildes verrechnet. Die Güte der Verteilqualität wird durch den Variationskoeffizienten (VK) beschrieben. Der VK-Wert für die Querverteilung sagt aus, wie verteilgenau die Fläche unter Berücksichtigung der Überlappung nach weiteren Anschlussfahrten bestreut wird. Aus dem Verlauf der VK-Werte ist erkennbar, wann die zulässige VK-Schwelle unterschritten wird und in welchem Bereich die optimalen Arbeitsbreiten (geringst möglicher VK) liegen.

Für die Ermittlung der Längsverteilung wird der Massenstrom durch kontinuierliche Messung der Achs- und Stützlasten im Stand während der kompletten Entleerung einer Ladung gemessen. Daraus werden die Kennwerte: charakteristische Dunggabe während der Entladung, Streckung innerhalb der Toleranzzone (prozentualer Anteil der Entladedauer, während der die Ausbringmenge innerhalb der zulässigen Toleranz liegt), die optimale Überlappung der Anschlussfahrt und der VK bei optimaler Überlappung berechnet.

Je kleiner der VK und je größer die Toleranzzone, desto besser ist die Verteilqualität.

Versuch

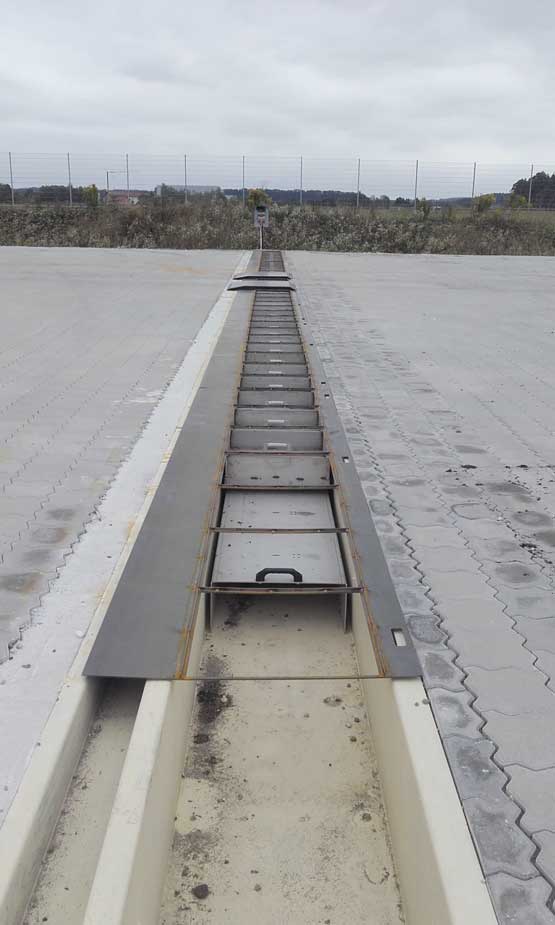

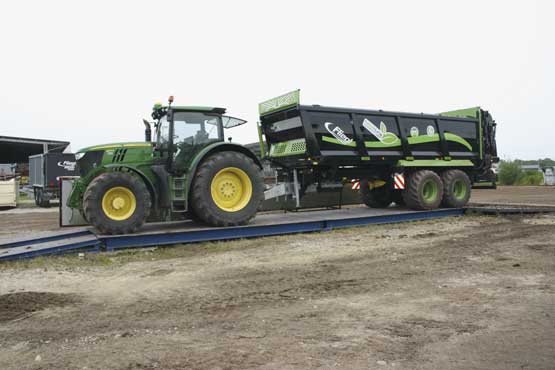

Die Prüfung wurde im Juni 2020 mit herstellereigenen Prüfständen von Fliegl Agrartechnik in Mühldorf durchgeführt. Im Vorfeld wurden die Wiegeeinrichtungen durch ein akkreditiertes Partnerlabor (InfraServ Gendorf Technik GmbH, Burgkirchen) kalibriert und die Prüfstände durch die DLG auf ihre Normenkonformität hin überprüft. Die Bilder 2 und 3 zeigen die Prüfeinrichtung für die Messung der Querverteilung mit Auffangschalen auf Wiegezellen und die Fuhrwerkswaage zur Messung der Massenveränderung während dem Entladungsvorgang.

Tabelle 2 gibt einen Überblick zu den Eigenschaften der verwendeten vier Streugüter.

Während der Prüfung wurde ein John Deere 6190 R als Zugmaschine eingesetzt. Die Beladung des Streuers erfolgte mit einem Teleskop­lader.

Einstellung

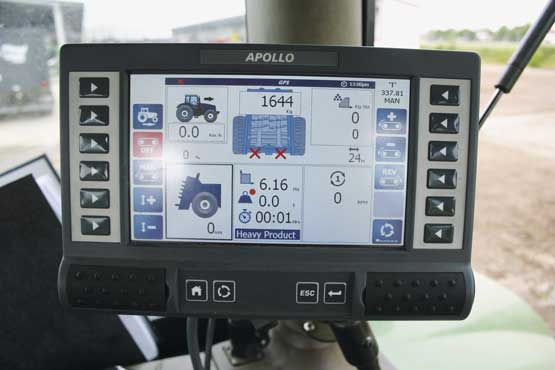

Die Streumenge wird beim Fliegl KDS 270 muck control durch den Vorschub des Kratzbodens, die Öffnungsweite des Stauschiebers und die Fahrgeschwindigkeit des Traktors bestimmt. Die Vorschubgeschwindigkeit des Kratzbodens kann der Bediener stufenlos von 0,5 bis 6 Meter pro Minute im Bedienterminal einstellen. Der Kratz­boden wird hydraulisch angetrieben.

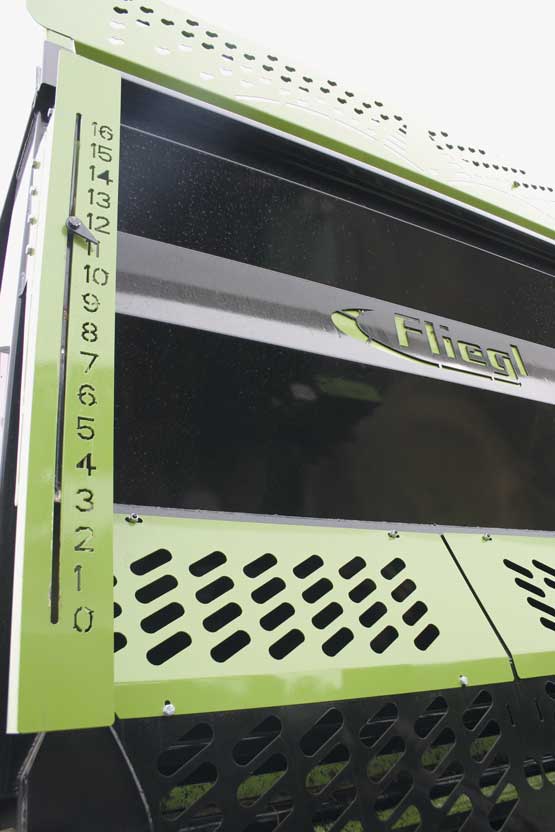

Die Öffnung zwischen Laderaum und Streuwerk kann durch den Stauschieber ebenfalls stufenlos am Bedienterminal eingestellt werden. Die Öffnungsweite wird dem Fahrer mittels einer Anzeige (mit einer Skalierung von 0 bis 16) an der Vorderwand des Streuers angezeigt (Bild 5).

Das gesamte Streuwerk des Fliegl KDS 270 muck control wird über die Zapfwelle angetrieben (max. 1000 U/min). Die Verteilung des Streugutes quer zur Fahrtrichtung erfolgt durch zwei Streuscheiben. Jede Streuscheibe ist mit sechs verschwenkbaren Streuschaufeln ausgestattet. An jeder Streuschaufel können drei unterschiedliche Öffnungswinkel eingestellt werden.

Hierzu existieren für jede Streuschaufel drei Bohrungen. Die Verstellung des Öffnungswinkels erfolgt manuell. Hierzu löst der Bediener eine M12er Mutter pro Streuschaufel. In der Betriebsanleitung erhält der Bediener Hinweise, wie die Streuschaufeln bei unterschiedlichen Streugütern einzustellen sind.
Mittels der so genannten Streuklappe kann der Aufgabepunkt des Streugutes auf die Streuscheiben eingestellt werden. Die Einstellung der Streuklappe erfolgt mittels zwei Lochbildern, die rechts und links am Heck des Streuers angebracht sind (Bild 6).

Hinweise auf die Grundeinstellungen in Abhängigkeit vom Streugut und der gewünschten Streumenge finden sich ebenfalls in der Betriebsanleitung. Aufgrund der sehr unterschiedlichen Material­eigenschaften der verschiedenen Streugüter ist es ratsam, die Streuereinstellungen in einer Testfahrt zu überprüfen und im Bedarfsfall zu optimieren.

Quer- und Längsverteilung mit Stallmist

Für eine Ausbringmenge von 10 t/ha Stallmist wurde ein Vorschub von 23 % eingestellt und eine Fahrgeschwindigkeit von 7,1 km/h gewählt. Im Versuch wurde ein Opti­mierungsschritt benötigt, um für die Arbeitsbreite von 18 Metern die beste Verteilqualität mit Variations­koeffizienten (VK) von unter 20 % zu erzielen.

Bild 7 zeigt das Grundstreubild (Mengenverteilung nach zwei Überfahrten) und das Gesamtstreubild (Mengenverteilung unter Berücksichtigung der Überlappungen) für eine Ausbringmenge von 10 t/ha Stallmist.

Im Bild 8 ist die Abhängigkeit des Variationskoeffizienten von der Arbeitsbreite für eine Ausbringmenge von 10 t/ha Stallmist grafisch dargestellt. Aus dem Verlauf der VK-Linie ist ersichtlich, dass der VK bei einer Arbeitsbreite von 18 Metern einen Wert von 14,5 % aufweist (gut, +). Erst bei 19 Metern überschreitet der Variationskoeffizient die 20 %-Linie.

Für eine Ausbringmenge von 30 t/ha Stallmist wurde ein Vorschub von 29 % eingestellt und eine Fahrgeschwindigkeit von 3,7 km/h gewählt. Beim Erstversuch wurde bei einer Arbeitsbreite von 18 Metern eine Verteilqualität mit Variationskoeffizienten (VK) von unter 20 % erzielt.
Im Bild 9 ist die Abhängigkeit des Variationskoeffizienten von der Arbeitsbreite für eine Ausbringmenge von 30 t/ha Stallmist grafisch dargestellt. Aus dem Verlauf der VK-Linie ist ersichtlich, dass der VK bis zu einer Arbeitsbreite von 18 Metern einen Wert von maximal 14,7 % aufweist (gut, +). Erst bei 19 Metern überschreitet der Variationskoeffizient die 20 %-Linie.

Zur Bewertung der Verteilqualität in Längsrichtung erreichen die berechneten Variationskoeffizienten für beide Ausbringmengen Werte von 11,9 % bei 10 t/ha Stallmist (gut, +) und 16,7 % bei 30 t/ha Stallmist (bestanden, ¡). Die Streckung innerhalb der Toleranzzone lag bei 10 t/ha Stallmist bei 75,9 % (sehr gut, + +) und 62,5 % (gut, +) bei 30 t/ha Stallmist.

Im Bild 10 ist das Ergebnis zur Längsverteilung beispielhaft für die Ausbringung von 10 t/ha Stallmist dargestellt.

Quer- und Längsverteilung mit Kompost

Für eine Ausbringmenge von 5 t/ha Kompost wurde ein Vorschub von 41 % eingestellt und eine Fahrgeschwindigkeit von 10,3 km/h gewählt. Beim Erstversuch wurde bei einer Arbeitsbreite von 10 Metern die beste Verteilqualität mit Variationskoeffizienten (VK) von unter 20 % erzielt. Bild 11 zeigt das Grundstreubild (Mengenverteilung nach zwei Überfahrten) und das Gesamtstreubild (Mengenverteilung unter Berücksichtigung der Überlappungen) für eine Ausbringmenge von 5 t/ha Kompost.

Im Bild 12 ist die Abhängigkeit des Variationskoeffizienten von der Arbeitsbreite für eine Ausbringmenge von 5 t/ha Kompost grafisch dargestellt. Aus dem Verlauf der VK-Linie ist ersichtlich, dass der VK bis zu einer Arbeitsbreite von 10 Metern einen Wert von maximal 13,9 % aufweist (gut, +). Erst bei Arbeitsbreiten von über 12 Metern überschreitet der Variationskoeffizient die 20 %-Linie.

Für eine Ausbringmenge von 25 t/ha Kompost wurde ein Vorschub von 39 % eingestellt und eine Fahrgeschwindigkeit von 5,6 km/h gewählt. Im Versuch wurde ein Optimierungsschritt benötigt, um für die Arbeitsbreite von 14 Metern die beste Verteilqualität mit Variationskoeffizienten (VK) von unter 20 % zu erzielen.

Im Bild 13 ist die Abhängigkeit des Variationskoeffizienten von der Arbeitsbreite für eine Ausbringmenge von 25 t/ha Kompost grafisch dargestellt. Aus dem Verlauf der VK-Linie ist ersichtlich, dass der
VK bei einer Arbeitsbreite von 14 Metern einen Wert von 14,4 % aufweist (gut, +). Erst bei 15 Metern überschreitet der Variationskoeffizient die 20 %-
Linie.

Zur Bewertung der Verteilqualität in Längsrichtung erreichen die berechneten Variationskoeffizienten für beide Ausbringmengen Werte von 8,3 % bei 5 t/ha Kompost (sehr gut, + +) und 10,8 % bei 25 t/ha Kompost (gut, +). Die Streckung innerhalb der Toleranz­zone lag bei 5 t/ha Kompost bei 92,4 % (sehr gut, + +) und 87,4 % (sehr gut, + +) bei 25 t/ha Kompost.

Im Bild 14 ist das Ergebnis zur Längsverteilung beispielhaft für die Ausbringung von 25 t/ha Kompost dargestellt.

Quer- und Längsverteilung mit Hühnerkot

Für eine Ausbringmenge von 2,7 t/ha Hühnerkot wurde ein Vorschub von 29 % eingestellt und eine Fahrgeschwindigkeit von 12,1 km/h gewählt. Im Versuch wurde ein Optimierungsschritt benötigt, um für die Arbeitsbreiten von 12 Metern und 22 Metern die beste Verteilqualität mit Variationskoeffizienten (VK) von unter 20 % zu erzielen. Bild 15 zeigt das Grundstreubild (Mengenverteilung nach drei Überfahrten) und das Gesamtstreubild (Mengenverteilung unter Berücksichtigung der Überlappungen) für eine Ausbringmenge von 2,7 t/ha Hühnerkot.

Im Bild 16 ist die Abhängigkeit des Variationskoeffizienten von der Arbeitsbreite für eine Ausbringmenge von 2,7 t/ha Hühnerkot grafisch dargestellt. Aus dem Verlauf der VK-Linie ist ersichtlich, dass der VK bei einer Arbeitsbreite von 12 Metern einen Wert von 8,9 % (sehr gut, + +) und bei einer Arbeitsbreite von 22 Metern einen Wert von 19,3 % (bestanden, ¡) aufweist. Bei Arbeitsbreiten von 9 Metern sowie zwischen 15 und 21 Metern überschreitet der Varia­tionskoeffizient jedoch die 20 %-Linie.

Zur Bewertung der Verteilqualität in Längsrichtung erreicht der berechnete Variationskoeffizient für die Ausbringmenge von 2,7 t/ha Hühnerkot Werte von 8,4 % (sehr gut, + +). Die Streckung innerhalb der Toleranzzone lag bei 91,2 % (sehr gut, + +).

Im Bild 17 ist das Ergebnis zur Längsverteilung für die Ausbringung von 2,7 t/ha Hühnerkot dargestellt.

Quer- und Längsverteilung mit Gärrest

Für eine Ausbringmenge von 5 t/ha Gärrest wurde ein Vorschub von 35 % eingestellt und eine Fahrgeschwindigkeit von 5,6 km/h gewählt. Im Versuch wurden zwei Optimierungsschritte benötigt, um für die Arbeitsbreite von 16 Metern die beste Verteilqualität mit Variationskoeffizienten (VK) von unter 20 % zu erzielen. Bild 18 zeigt das Grundstreubild (Mengenverteilung nach zwei Überfahrten) und das Gesamtstreubild (Mengenverteilung unter  Berücksichtigung der Überlappungen) für eine Ausbringmenge von 5 t/ha Gärrest.

Im Bild 19 ist die Abhängigkeit des Variationskoeffizienten von der Arbeitsbreite für eine Ausbringmenge von 5 t/ha Gärrest grafisch dargestellt. Aus dem Verlauf der VK-Linie ist ersichtlich, dass der VK bei einer Arbeitsbreite von 16 Metern einen Wert von 7,9 % aufweist (sehr gut, + +). Bei Arbeitsbreiten zwischen 10 und 14 Metern sowie bei Arbeitsbreiten größer 18 Meter überschreitet der Variationskoeffi­zient die 20 %-Linie.

Für eine Ausbringmenge von 30 t/ha Gärrest wurde ein Vorschub von 50 % eingestellt und eine Fahrgeschwindigkeit von 3,2 km/h gewählt. Beim Erstversuch wurde bei einer Arbeitsbreite von 20 Metern die beste Verteilqualität mit Variationskoeffizienten (VK) von unter 20 % erzielt.

Im Bild 20 ist die Abhängigkeit des Variationskoeffizienten von der Arbeitsbreite für eine Ausbringmenge von 30 t/ha Gärrest grafisch dargestellt. Aus dem Verlauf der VK-Linie ist ersichtlich, dass der VK bei einer Arbeitsbreite von 20 Metern einen Wert von 14,7 % aufweist (gut, +). Bei Arbeitsbreiten zwischen 12 und 18 Metern sowie bei Arbeitsbreiten größer 21 Meter überschreitet der Variationskoeffizient die 20 %-Linie.

Zur Bewertung der Verteilqualität in Längsrichtung erreichen die berechneten Variationskoeffizienten für beide Ausbringmengen Werte von 13,3 % bei 5 t/ha Gärrest (gut, +) und 14,1 % bei 30 t/ha Gärrest (gut, +). Die Streckung innerhalb der Toleranzzone lag bei 5 t/ha Gärrest bei 83,2 % (sehr gut, + +) und 69,7 % (gut, +) bei 30 t/ha Gärrest.

Im Bild 21 ist das Ergebnis zur Längsverteilung beispielhaft für die Ausbringung von 5 t/ha Gärrest dargestellt.
