Prüfbericht 7497
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Das hier geprüfte Bioret Aquastar Wasserbett, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen, wurde im DLG-ANERKANNT-Einzelkriterien-Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurde die Beständigkeit gegen Dauertrittbelastung untersucht, sowie die Verformbarkeit und Elastizität geprüft. Anforderungen DIN 3763 werden bei den untersuchten Kriterien erfüllt. Verformbarkeit und Elastizität Klasse 4 nach DIN 3763.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Verformbarkeit und Elastizität im Neuzustand | ■■■■■ * |
| Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ * |
| Dauertrittbelastung keine bleibende Verformung | ■■■■■ * |
| Dauertrittbelastung kein nennenswerter Verschleiß | ■■■■■ * |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
* ■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
■= nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Das hier geprüfte Aquastar Wasserbett ist ein elastischer Bodenbelag für Hochboxen in Liegeboxenställen bestehend
aus Wasserbett mit Latexschaumstoffunterlage.
- Oberfläche mit Rillenprofilierung
- Dicke Latexschaumstoff: ca. 30 mm
- Gesamtdicke: ca. 70 mm
- Härte Shore A: ca. 65
- Verlegung als Bahnenware
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird mit Kugeleindruckversuchen im Neuzustand und nach der Dauertrittbelastung mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

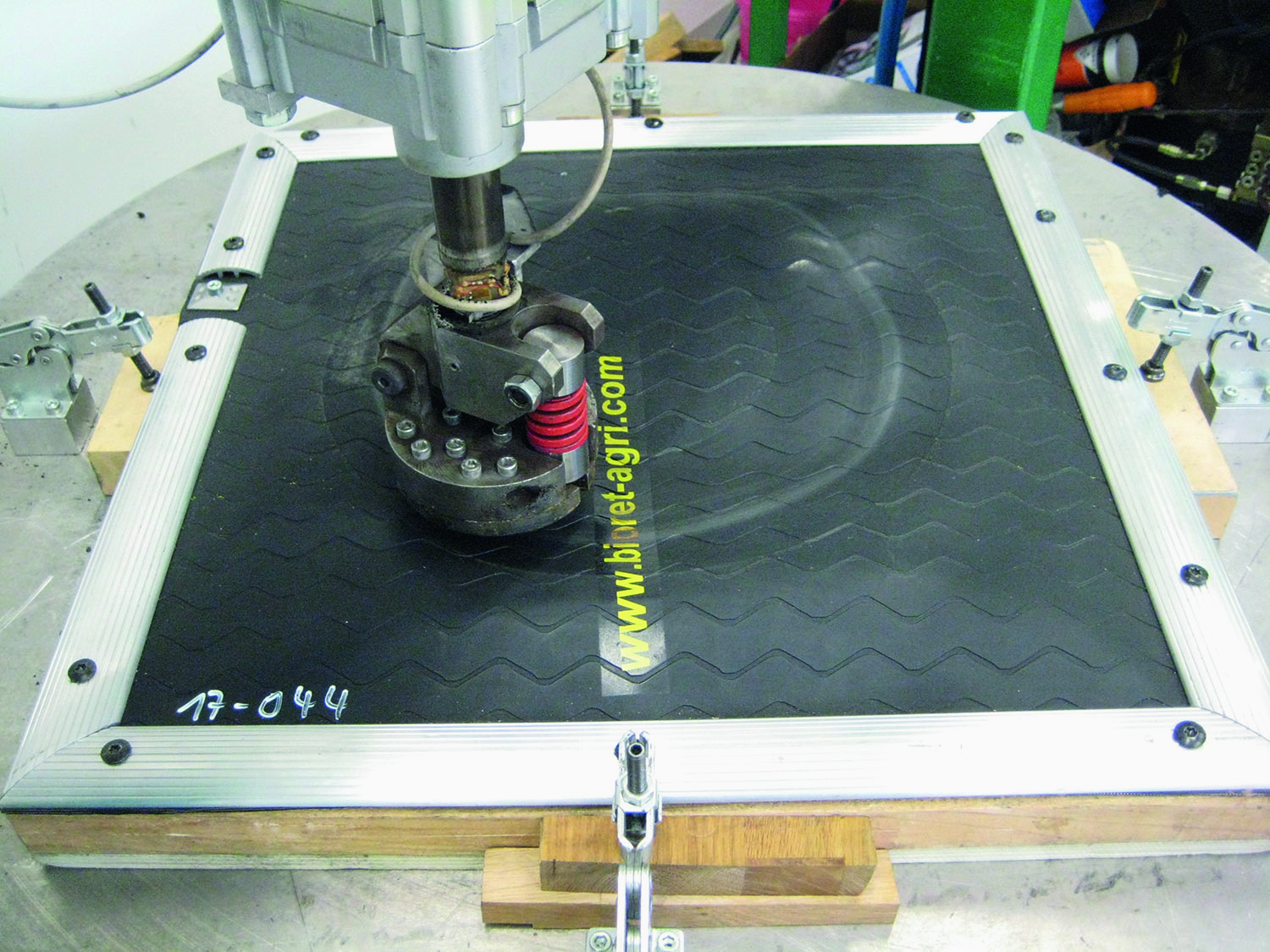

Die Messung der Dauertrittbelastung erfolgt mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden.
Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breiten Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei Kugeleindruckversuchen im Neuzustand mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) betrug die Eindringtiefe 29,6 mm. Der hieraus errechnete Auflagedruck von 9,0 N/cm², lässt eine relativ geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten.

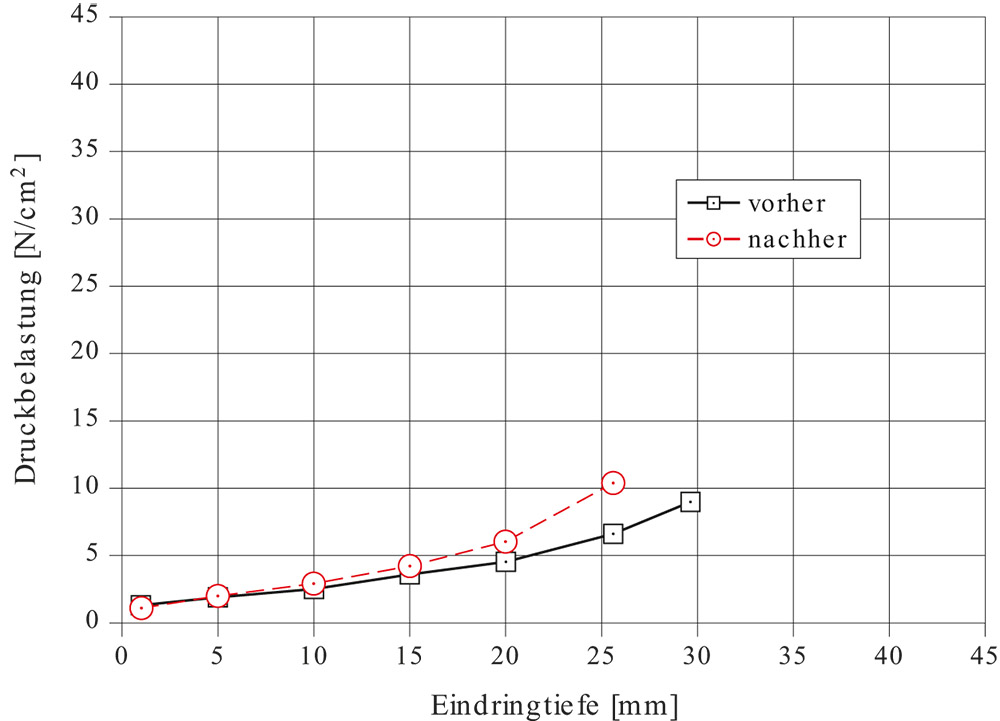

Die Elastizität wurde nach einem Dauerversuch mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte verringerte sich nach dem Dauertest von 29,6 mm auf 25,6 mm. Der Auflagedruck erhöhte sich von 9,0 N/cm² auf 10,4 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering nachlassen.
Die im vorliegenden DLG-ANERKANNT-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften des Bioret Aquastar Wasserbetts für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Das geprüfte Bioret Aquastar Wasserbett hat die Anforderungen des Prüfrahmens und der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
Bioret Agri
Z.I. de la Sangle
F-44390 Nort Sur Erdre Frankreich
Kontakt:
Telefon 0033 240 721230
Telefax 0033 240 722503
contact@bioret-agri.com
www.bioret-agri.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen, Stand Dezember 2018.
DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung)
Fachbereich
Landwirtschaft
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
