Prüfbericht 7494
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Rutschfestigkeit“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen, eine Dauertrittbelastung durchgeführt und die Rutschfestigkeit untersucht. Prüfgrundlage war der DLG-Prüfrahmen elastische Laufgangbodensysteme in Liegeboxenlaufställen für Rinder und Milchkühe, Stand Dezember 2018, und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Der hier geprüfte Bioret Laufgangbelag Magellan, ein elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit bei einer Dauertrittbelastung sowie die Rutschfestigkeit und die Verformbarkeit und Elastizität geprüft.
Anforderungen DIN 3763 werden bei den untersuchten Kriterien erfüllt.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Verformbarkeit und Elastizität im Neuzustand | ■■■■■ * |
| Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ * |
| Dauertrittbelastung keine bleibende Verformung | ■■■■■ * |
| Dauertrittbelastung kein nennenswerter Verschleiß | ■■■■■ * |
| Rutschfestigkeit | ■■ ** |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
* ■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
■= nicht bestanden
** Einzelkriterium Rutschfestigkeit: ■■= bestanden, ■= nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Der hier geprüfte Laufgangbelag Magellan ist ein elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen.
Schwarze Gummimatte mit Gewebeeinlage im unteren Bereich.
- Dicke: ca. 30 mm
- Oberseite: Auftrittsfläche mit V-förmigen Rillen (mit integriertem Gefälle) und Noppen, Rillen (Breite ca. 25 mm und Tiefe ca. 19 mm) zwischen den Auftrittsflächen.
- Unterseite: mit Rautenstruktur
- Härte Shore A: ca. 72
- Verlegung als Bahnenware
Die Methode
Verformbarkeit und Elastizität

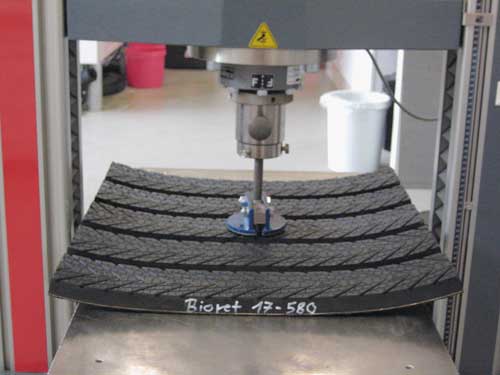

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung mit einem runden Stahlfuß „künstlicher Kuhfuß“ mit einem Durchmesser von 105 mm (Aufstandsfläche 75 cm², mit 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm (Tragrand der Klaue) überragt und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

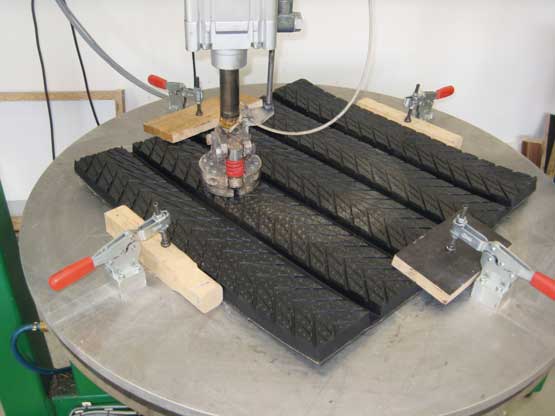

Die Messung der Dauertrittbelastung erfolgt mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden.
Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Rutschfestigkeit

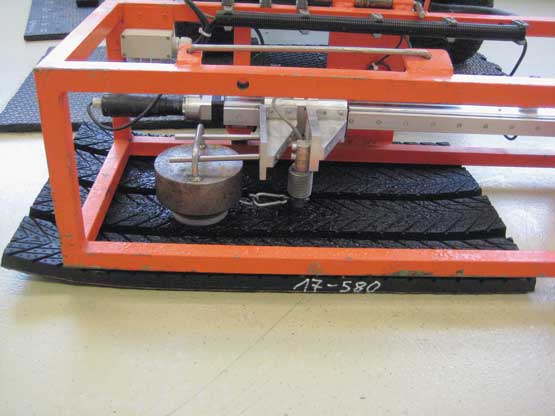

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test-
zentrums.
Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Eindruckversuchen mit einem runden Stahlfuß betrug die Eindringtiefe im Neuzustand 2,7 mm. Der hieraus errechnete Auflagedruck beträgt 26,67 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit dem Stahlfuß mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Stahlfußes erhöhte sich nach dem Dauertest auf 3,0 mm (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering zunehmen.
Bewertung siehe Tabelle 1.
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurde kein nennenswerter Verschleiß festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden. Bewertung siehe Tabelle 1
Rutschfestigkeit
Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reibbeiwerte (μ) liegen über dem Mindestwert von µ = 040 (DIN 3763) und μ = 0,45 (DLG-Prüfrahmen). Bewertung siehe Tabelle 1.
Die im vorliegenden Der DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften des Bioret Magellan Laufgangbelags für den Einsatz als elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen. Der geprüfte Bioret Magellan Laufgangbelag hat die Anforderungen des Prüfrahmens und der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
Bioret Agri
Z.I. de la Sangle
F-44390 Nort Sur Erdre Frankreich
Kontakt:
Telefon 0033 240 721230
Telefax 0033 240 722503
contact@bioret-agri.com
www.bioret-agri.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen elastische Laufgangbodensysteme in Liegeboxenlaufställen für Rinder und Milchkühe, Stand Dezember 2018
DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung)
Fachbereich
Landwirtschaft
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
