Prüfbericht 6382
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-Anerkannt Einzelkriterien Test „Verformbarkeit/Elastizität, Dauertrittbelastung“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand April 2010. Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Die hier geprüfte Agriprom Gel-Matratze, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertritt und die Verformbarkeit und Elastizität geprüft.
Tabelle 1: Zusammenfassung der Ergebnisse
| Prüfmerkmal | Prüfergebnis | Bewertung* |
|---|---|---|
| Verformbarkeit und Elastizität | ||
| im Neuzustand | 30,1 mm | ++ |
| nach Dauerversuch | 29,1 mm | + + |
| Dauertrittbelastung | keine bleibende Verformung | + + |
| kein nennenswerter Verschleiß | + |
Das Produkt
Beschreibung und technische Daten:
Die hier geprüfte Gel-Matratze ist ein elastischer Bodenbelag für Hochboxen in Liegeboxenställen
Dicke ca. 56 mm
Deckbelag schwarze Gummimatte
mit Gewebeeinlage auf der Unterseite
Oberseite mit Wabenprofilierung
Dicke ca. 6 mm
Härte Shore A: ca. 75

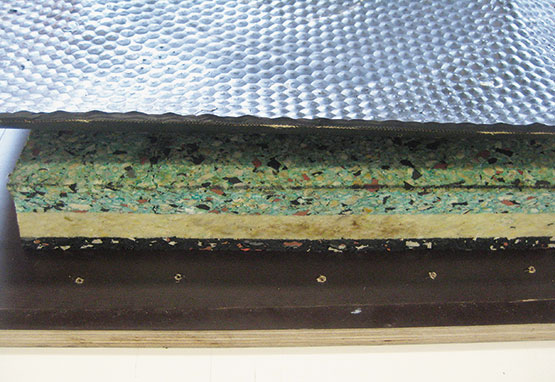

Unterlage der Matratze: drei Schaumstoffplatten, zusammen ca. 50 mm dick (siehe Bild 3)
oben: grün/bunte PU-Schaumstoffplatte, ca. 20 mm dick
Mitte: gelbe Gel Schaumstoffplatte, ca. 20 mm dick
unten: schwarz/bunte PU-Schaumstoffplatte, ca. 10 mm dick
Verlegung als Bahnenware
Die Methode
Verformbarkeit und Elastizität

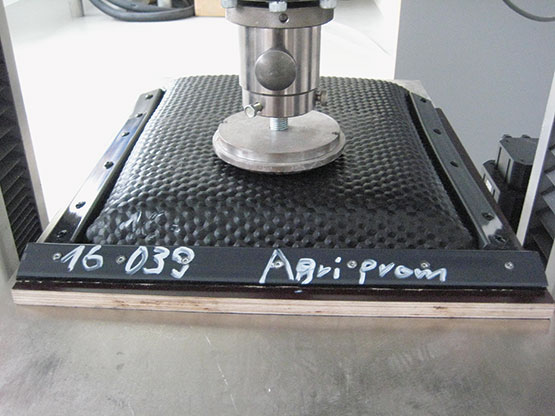

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung
Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 30,1 mm. Der hieraus errechnete Auflagedruck von 8,8 N/cm², lässt eine geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten.
Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen.
Die Eindringtiefe der Kalotte verringerte sich nach dem Dauertest von 30,1 mm auf 29,1 mm. Der Auflagedruck erhöhte sich von 8,8 N/cm² auf 9,1 N/cm² (siehe Bild 3). Das bedeutet, dass Verformbarkeit und Elastizität gering nachlassen.
Bewertung siehe Tabelle 1.
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde kein nennenswerter Verschleiß an der Gel-Matratze festgestellt.
Eine bleibende Verformung konnte nicht festgestellt werden. Bewertung siehe Tabelle 1.
Die im vorliegenden Der DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften der Agriprom Gel-Matratze für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Die geprüfte Agriprom Gel-Matratze hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
Agriprom Stalmatten B.V.,
Postbus 44,
NL-7710 AA Nieuwleusen
Kontakt
Telefon: 0031 (0)529 4553-20
Telefax: 0031 (0)529 4553-15
info@agriprom.nl
www.agriprom.nl
Prüfungsdurchführung
DLG e.V.,
Testzentrum Technik und Betriebsmittel,
Max-Eyth-Weg 1,
64823 Groß-Umstadt
DLG-Prüfrahmen
DLG-ANERKANNT Test „für elastische Laufgangbodensysteme in Liegeboxenlaufställen“
(Stand 04/2015)
Fachbereich
Innenwirtschaft
Bereichsleiter
Dipl.-Ing. Susanne Gäckler
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
