Spaltenbodenbelag espaFLEX

DLG-ANERKANNT "Verformbarkeit/Elastizität, Dauertrittbelastung,
Rutschfestigkeit"

Download Druckversion

Prüfbericht 7482

Das Prüfzeichen

Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangs­reduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich ab­solviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegen­standes fokussieren. Die Mindestanforderungen, die Prüf­bedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaft­lichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffent­lichung eines Prüf­berichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.

Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Biegefestigkeit“ umfasst tech­nische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen, eine Dauertrittbelastung durchgeführt und die Biegefestigkeit untersucht. Prüfgrundlage war der DLG-Prüfrahmen elastische Laufgangbodensysteme in Liegeboxenlaufställen für Rinder und Milch­kühe, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.

Beurteilung – kurz gefasst

Der hier geprüfte Spaltenbodenbelag espaFLEX, ein elastischer Bodenbelag im Liege- und Laufbereich für Milchvieh, Rinder und Mastbullen, wurde im DLG-Anerkannt-Einzelkriterien-Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelne wurden die Beständigkeit gegen Dauertrittbelastung sowie die Rutsch­festigkeit, die Verform­barkeit und Elastizität geprüft.

Die Anforderungen nach DIN 3763 werden bei den untersuchten Kriterien erfüllt. Verformbarkeit und Elastizität entsprechen Klasse 2 für Einflächenbuchten für Kälber.


Tabelle 1:  Ergebnisse im Überblick

DLG-QualitätsprofilBewertung*
Verformbarkeit und Elastizität im Neuzustand■■■■■ *
Verformbarkeit und Elastizität nach Dauerversuch■■■■■ *
Laufmessung Verformbarkeit und Elastizität im Neuzustand ■■■■■ *
Laufmessung Verformbarkeit und Elastizität nach Dauerversuch ■■■■■ *
bleibende Verformung nach 250.000 Dauertrittbelastung ■■■■■ *
kein nennenswerter Verschleiß und keine Schäden nach 250.000 Dauertrittbelastung ■■■■ *
Rutschfestigkeit ■■ **

Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
* ■■■  oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
= nicht bestanden

**  Einzelkriterium Rutschfestigkeit:   ■■= bestanden,  = nicht bestanden

Das Produkt

Beschreibung und Technische Daten

Der hier geprüfte Spaltenbodenbelag espaFLEX ist ein elastischer Bodenbelag für Milchvieh, Rinder und Kälber.

  • schwarzer Spaltenbodenbelag mit integrietem Gefälle von 3 %
  • Quadratprofilierung auf der Oberseite
  • Dicke der Gummimatte: von ca. 18 mm bis ca. 33 mm
  • Quadrate auf der Oberseite: L x B ca. 12,5 mm, Höhe ca. 1,5 mm
  • Unterseite mit Rechteckprofil
  • Höhe der Stege ca. 14 mm
  • Rechteck Länge ca. 37 mm
  • Breite ca. 31 mm
  • Shore A Härte: ca. 68

Die Methode

Verformbarkeit und Elastizität

Liegemessung

Die Verformbarkeit wird im Neu­zustand und nach der Dauertritt­belastung durch Kugel­ein­druck­ver­suche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.

Laufmessung

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung mit einem dem Kuhfuß nachempfundenen Stahlfuß und einer Eindringkraft von 2.000 N (entspricht ca. 200 kg) gemessen. Dabei entspricht der „künstliche Kuhfuß“ in seinen Abmessungen dem bei der Dauertrittbelastung zum Einsatz kommenden Stahlfuß

Dauertrittbelastung

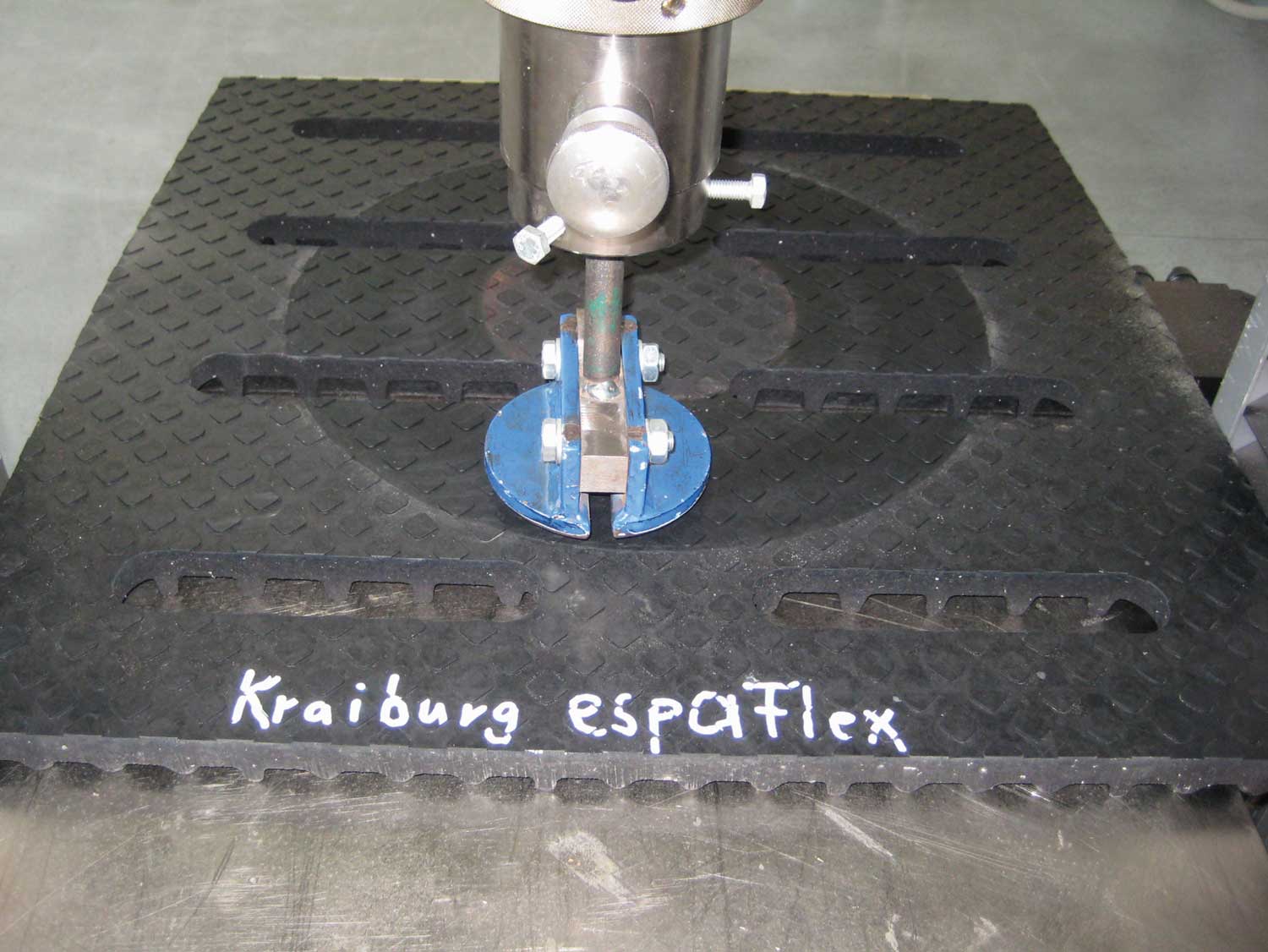

Die Messung der Dauertrittbelastung erfolgt mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natür­lichen Gegebenheiten nachempfunden.
Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.

Rutschfestigkeit

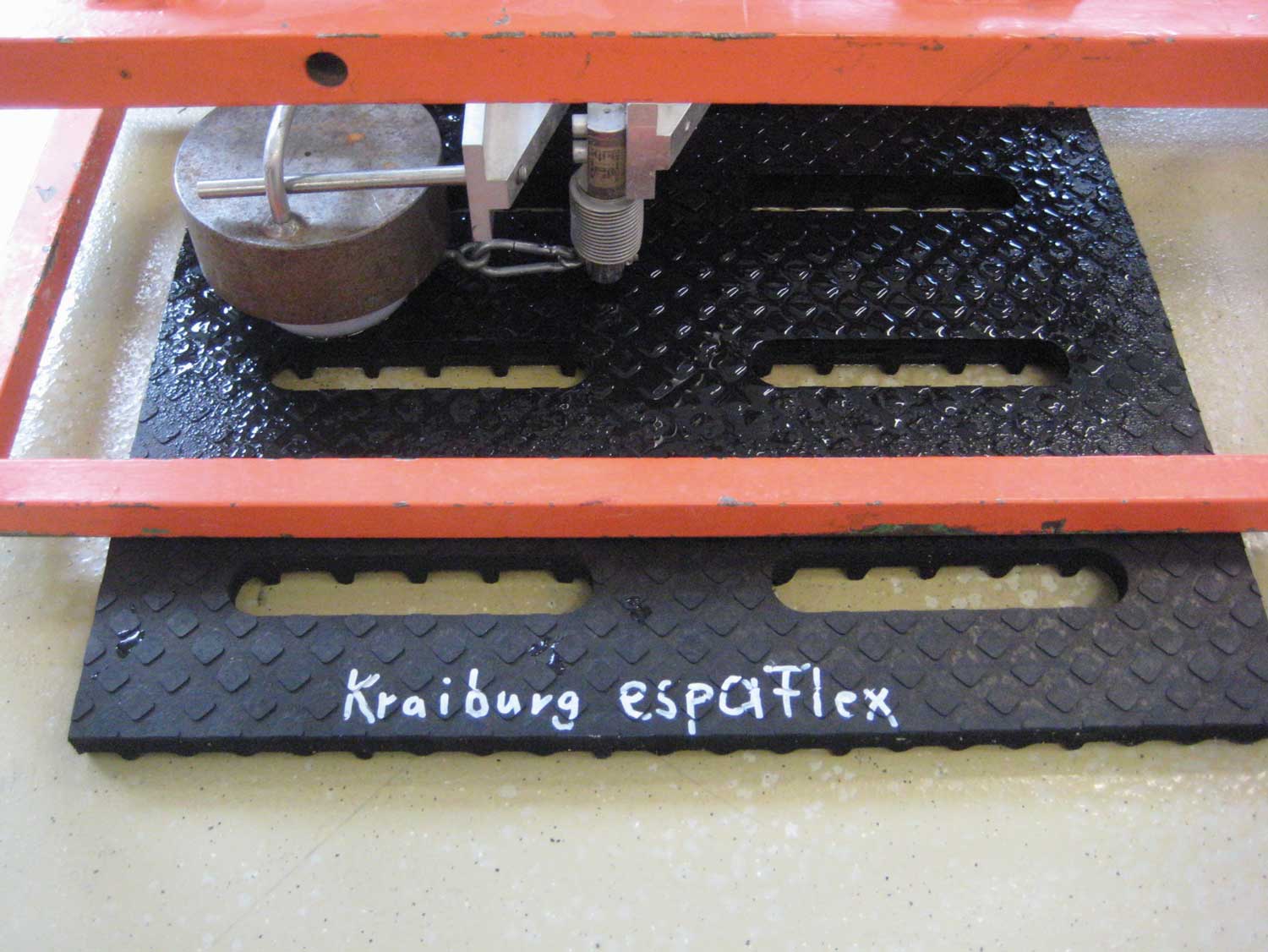

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test­zentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.



Die Testergebnisse im Detail

Verformbarkeit und Elastizität

Liegemessung

Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 7,3 mm. Der hieraus errechnete Auflagedruck von 36,3 N/cm², lässt eine Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe der Kalotte blieb bei 7,3 mm.


Bild 2a: Liegemessung – Verformbarkeit in Abhängigkeit vom Auflagedruck (vor und nach der Dauertrittbelastung)

Laufmessung

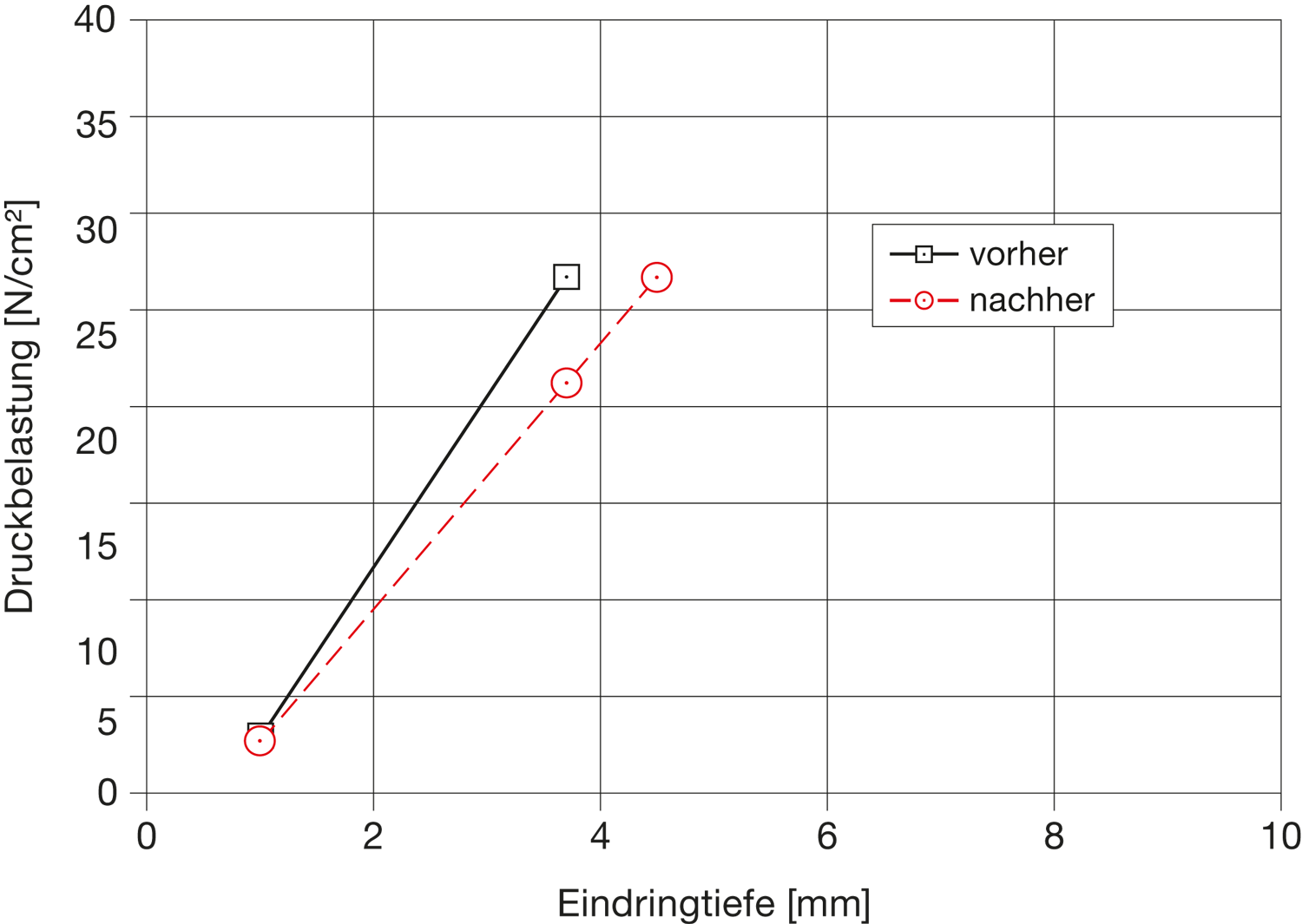

Bei den Eindruckversuchen mit einem dem Kuhfuß nachempfundenen Stahlfuß betrug die Eindringtiefe des Laufgangbelages
im Neuzustand 3,7 mm. Der hieraus errechnete Auflagedruck beträgt 26,67 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eidringtiefe des Kuhfußes erhöhte sich nach dem Dauertest von 3,7 mm auf 4,5 mm (siehe Bild 2b). Das bedeutet, dass Verformbarkeit und Elastizität des Laufgangbelages zunehmen.

Dauertrittbelastung

Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurden kein nennenswerter Verschleiß und keine Schäden an der Matte festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.

Rutschfestigkeit

Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test­zentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reib­beiwerte (µ) liegen über dem Mindestwert von µ = 0,40 (DIN 3763) und µ = 0,45 (DLG Prüfrahmen).

Fazit

Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften, des hier geprüften Spaltenbodenbelag espaFLEX. Die Anforderungen des DLG Prüfprogramms und der DIN 3763 werden bei den untersuchten Kriterien erfüllt. Verformbarkeit und Elastizität entsprechen Klasse 2 für Einflächenbuchten für Kälber.

Anmelder und Prüfungsdurchführung

Hersteller und Anmelder

Anmelder
Gummiwerk KRAIBURG Elastik
GmbH & Co. KG
Göllstraße 8
84529 Tittmoning

Kontakt:
Telefon 08683 701-0
Telefax 08683 701-126
info@kraiburg-elastik.de
www.kraiburg-elastik.de


Prüfungsdurchführung

DLG TestService GmbH, Standort Groß-Umstadt

Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.

DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge
im Liegebereich von Rindern und Milchkühen und für elastische Laufgangboden­systeme in Liegeboxenlaufställen, Stand Dezember 2018

DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung).

Fachbereich
Landwirtschaft

Bereichsleiter
Dr. Michael Eise

Prüfingenieur
Dr. Harald Reubold *

*    Berichterstatter

Kontakt

DLG-Testzentrum Technik und Betriebsmittel
DLG TestService GmbH Standort Groß-Umstadt
Max-Eyth-Weg 1
64823 Groß-Umstadt
E-Mail: Tech@DLG.org
Tel: +49 69 24 788-600
Fax: +49 69 24 788-690
