Prüfbericht 6908
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-Anerkannt Einzelkriterien Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Rutschfestigkeit“ umfasste technische Messungen auf Prüfständen des DLG-Testzentrums. Es wurden Verformbarkeit, Elastizität und Rutschfestigkeit gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Auflagen für Laufgänge, Stand April 2010. Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Der hier geprüfte EASYFIX Spaltenbodenbelag mit Befestigungsnoppen, ein elastischer Spaltenbodenbelag im Laufbereich für Rinder, wurde im DLG-Anerkannt Einzelkriterien Test auf einem Prüfstand auf Komfort- und Haltbarkeitseigenschaften untersucht.
Tabelle 1: Ergebnisse im Überblick
| Prüfmerkmal | Prüfergebnis | Bewertung * |
|---|---|---|
| Verformbarkeit und Elastizität | ||
| – im Neuzustand | 8,4 mm | + + |
| – nach Dauerversuch | 8,2 mm | + + |
| Dauertrittbelastung | keine bleibende Verformung am Prüfmuster | + + |
| Reißfestigkeit ** | bei Gleitzugversuchen auf trockenem und nassem Belag gut | + |
Das Produkt
Beschreibung und Technische Daten

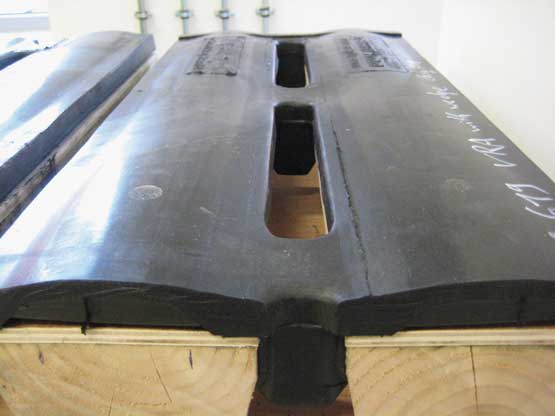

Schwarze nicht profilierte Spaltenbodenauflage, 16 bis 30 mm dick, Befestigungsnoppen auf der Unterseite (Höhe ca. 50 mm, Länge ca. 45 mm, Breite ca. 35 mm)
- mit integriertem Gefälle auf den Auftrittsflächen (Höhe der Matte in der Mitte der Auftrittsfläche 30 mm und am Schlitz 16 mm)

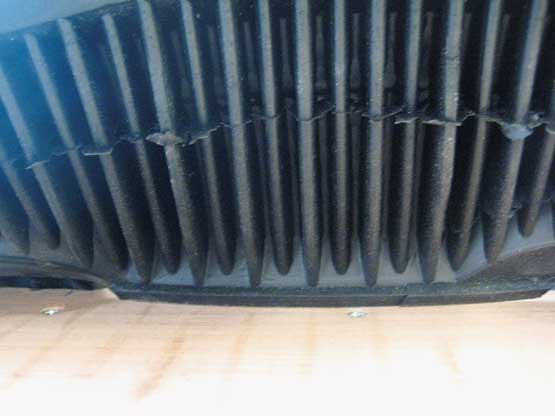

- Unterseite mit ca. 4 mm breiten Stegen in drei Höhen von 16 mm, 20 mm und 24 mm, Abstand der Stege zueinander ca. 5 mm
- Verlegung als Einzelmatte für Spaltenböden aus Zwillingsbalken
- Shore A Härte: ca. 68
- Lieferbare Abmessungen: Länge 75 cm bis 220 cm, Breite von 8 cm bis 18 cm
- Auftrittsfläche: 130 mm
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wurde im Neuzustand und nach der Dauertrittbelastung mit einem runden Stahlfuß („künstlicher Kuhfuß“) mit einem Durchmesser von 105 mm (Aufstandsfläche 75 cm², mit 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm (Tragrand der Klaue) überragt und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

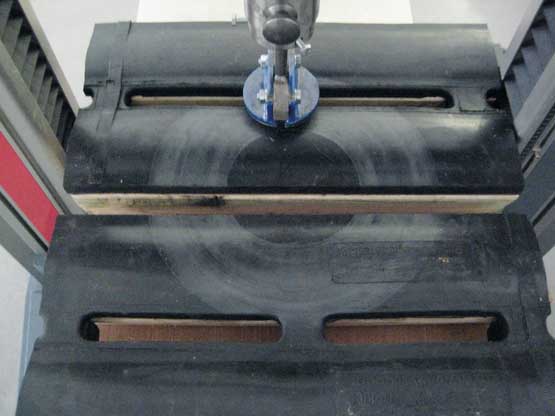

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Rutschfestigkeit

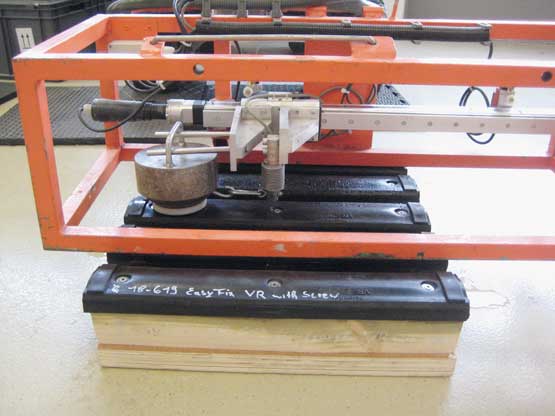

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität

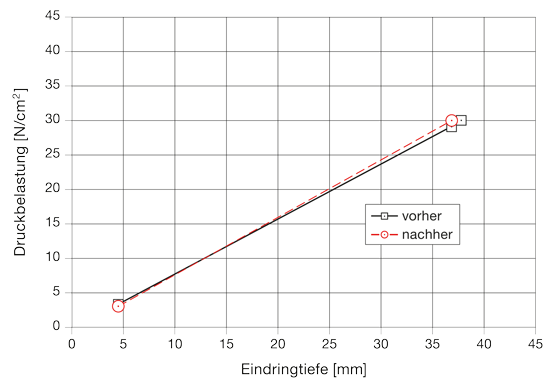

Bei den Eindruckversuchen mit einem runden Stahlfuß betrug die Eindringtiefe des Spaltenbodenbelages im Neuzustand 8,4 mm. Der hieraus errechnete Auflagedruck beträgt 26,67 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit dem Stahlfuß mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Stahlfußes verringerte sich nach dem Dauertest auf 8,2 mm (siehe Bild 5).
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurde kein nennenswerter Verschleiß oder Schäden an dem Spaltenbodenbelag festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.
Rutschfestigkeit
Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-
Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reibbeiwerte (µ) liegen über dem Mindestwert von µ = 0,45.
Die im vorliegenden DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstanduntersuchungen die Komfort- und Haltbarkeitseigenschaften des EASYFIX Spaltenbodenbelages mit Befestigungsnoppen als elastischer Spaltenbodenbelag im Laufbereich für Rinder. Der geprüfte EASYFIX Spaltenbodenbelag mit Befestigungsnoppen hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
EASYFIX
Persse Business Park
Ballinasloe, County Galway
Ireland
Kontakt
Telefon 00353 (0)9093 433-44
Telefax 00353 (0)9096 433-45
info@easyfix.ie
www.easyfix.ie
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-ANERKANNT Einzelkriterien Test
„Elastische Stallbodenbeläge“ (Stand 04/2010)
Fachbereich
Betriebsmittel
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
