Prüfbericht 7526
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Das hier geprüfte Innova Kuhbett, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt-Einzelkriterien-Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Anforderungen DIN 3763 werden bei den untersuchten Kriterien erfüllt. Verformbarkeit und Elastizität Klasse 3 nach DIN 3763.
Tabelle 1: Ergebnisse im Überblick
DLG-Qualitätsprofil | Bewertung* | |
Verformbarkeit und Elastizität | im Neuzustand 24,1 mm | ■■■■■ |
nach Dauerversuch 24,2 mm | ■■■■■ | |
Dauertrittbelastung | keine bleibende Verformung | ■■■■■ |
kein nennenswerter Verschleiß | ■■■■■ | |
Abriebtest | gute Verschleißfestigkeit | ■■■■■ |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
■= nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Das hier geprüfte Innova Kuhbett ist ein elastischer Bodenbelag für Hochboxen in Liegeboxenställen
- Dicke ca. 40 mm
- Deckmatte aus Gummi
- mit Gewebeeinlage und Wellen-Profilierung auf der Oberseite
- Unterseite ohne Profilierung
- Dicke ca. 3,5 mm
- Härte Shore A ca. 67
- Unterlage aus weißem Latex-Schaumstoff, mit Folie umhüllt, ca. 35 mm dick
- Verlegung als Bahnenware
Die Methode
Verformbarkeit und Elastizität

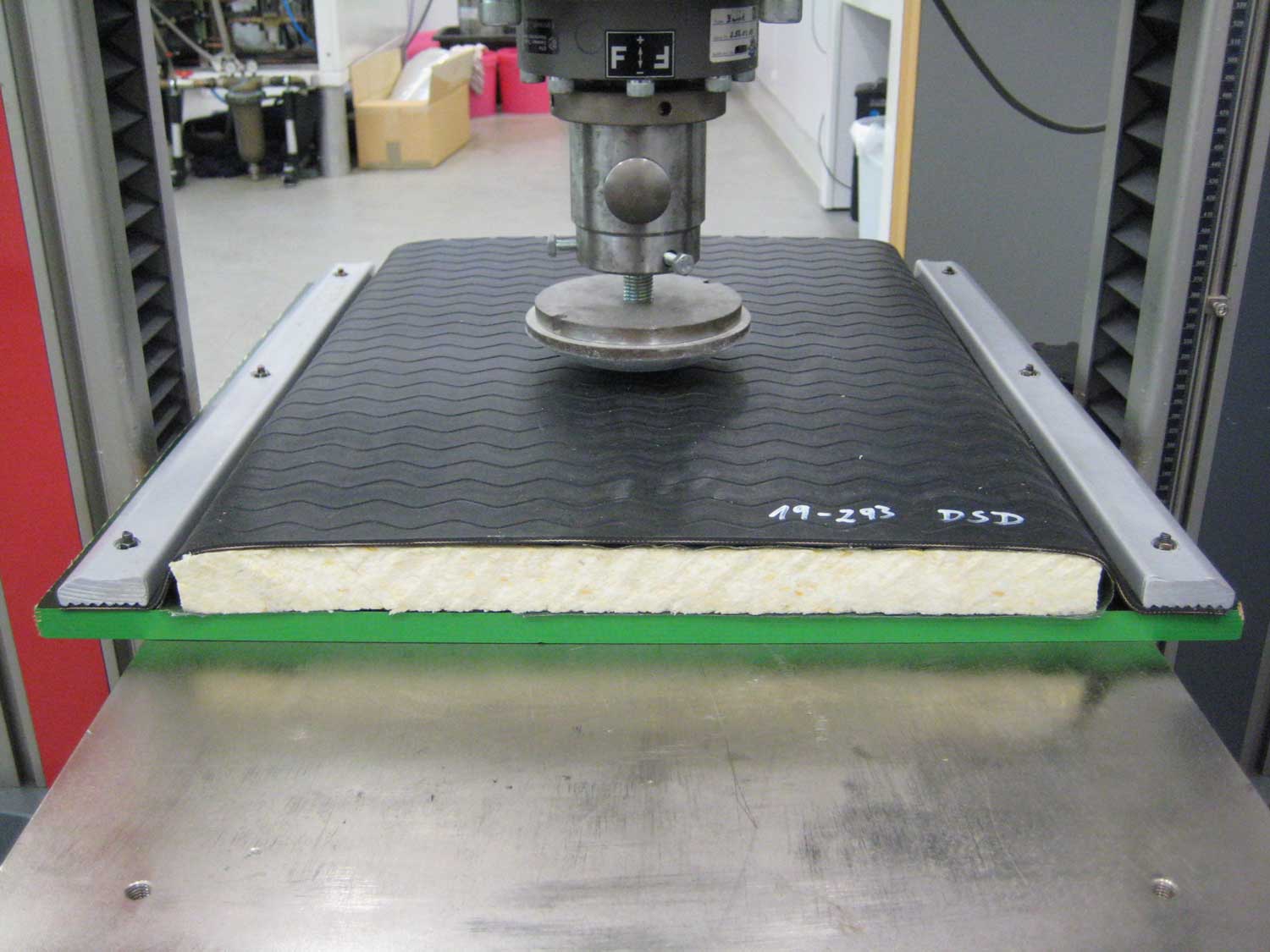

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

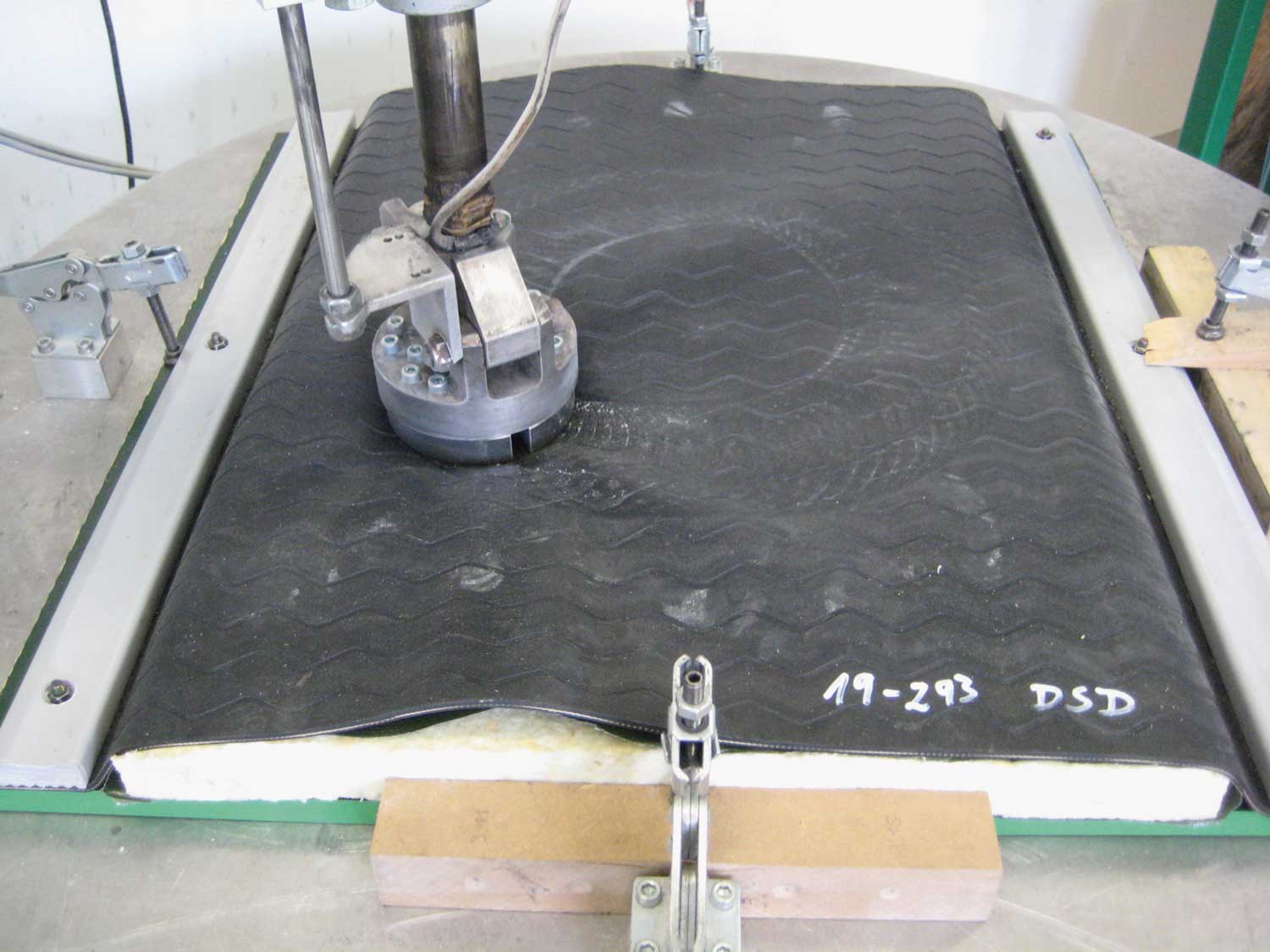

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Abriebfestigkeit
Beim Abriebtest nach DLG-Standard wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N
(= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug 61,5 cm².
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 24,1 mm. Der hieraus errechnete Auflagedruck von 11,0 N/cm², lässt eine sehr geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten.
Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte erhöhte sich nach dem Dauertest von 24,1 mm auf 24,2 mm. Der Auflagedruck blieb bei 11,0 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität sich kaum verändern.
Dauertrittbelastung

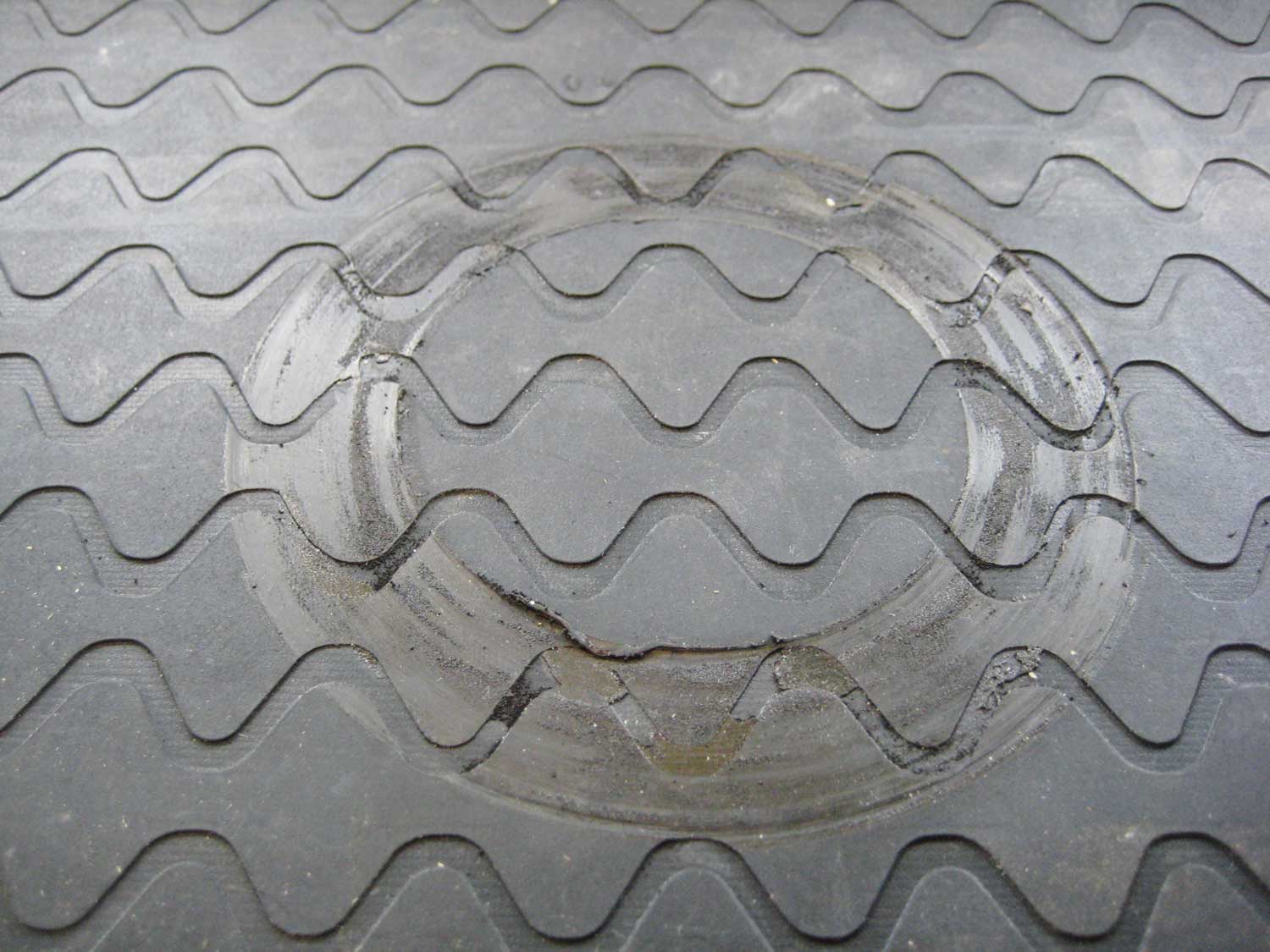

Nach der Dauertrittbelastung auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde kein nennenswerter Verschleiß am Deckbelag oder am Schaumstoff festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.
Abriebfestigkeit
Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 0,5 mm, dies entspricht etwa 14 % der Belaghöhe. Von der geriebenen Fläche wurden 1,1 g abgerieben. Die Abriebtiefe und der Abrieb lassen auf eine gute Abriebfestigkeit des Deckbelages schließen.
Die im vorliegenden DLG-Anerkannt-Test geprüften Kriterien bewerten auf Basis von Prüfstands- und Praxisuntersuchungen Komfort- und Haltbarkeitseigenschaften des Innova Kuhbetts für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Das geprüfte Innova Kuhbett hat die Anforderungen des Prüfrahmens und der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
DSD Stalinrichting B.V.,
Tussendiepen 23,
NL-9206 AA Drachten
Kontakt
Telefon + 31 519 228-100
info@dsd-stalinrichting.nl
www.dsd-stalinrichting.nl
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen, Stand Dezember 2018
DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung)
Fachbereich
Landwirtschaft
Bereichsleiter
Dr. Michael Eise
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
