DSD Stalinrichting B.V. Innova Kuhbett

DLG-ANERKANNT “Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit”

Download Druckversion

Prüfbericht 6995

Das Prüfzeichen

Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.

Der DLG-ANERKANNT Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand April 2010. Andere Kriterien wurden nicht untersucht

Beurteilung – kurz gefasst

Das hier geprüfte Innova Kuhbett, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liege­boxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komfort­eigenschaften untersucht.

Tabelle 1: Ergebnisse im Überblick

* Bewertungsbereich: + + / + /◯ / – / – – (◯ = Standard)
Prüfmerkmal Prüfergebnis Bewertung *
Verformbarkeit und Elastizität
– im Neuzustand 24,1 mm, sehr gut + +
– nach Dauerversuch 24,2 mm, sehr gut + +
Dauertrittbelastung
  keine bleibende Verformung + +
  kein nennenswerter Verschleiß +
Abriebtest
  gute Verschleißfestigkeit +

Das Produkt

Beschreibung und Technische Daten

Das hier geprüfte Innova Kuhbett ist ein elastischer Bodenbelag für Hochboxen in Liegeboxen­ställen

  • Dicke ca. 40 mm

  • Deckmatte aus Gummi

    • mit Gewebeeinlage und Wellen-Profilierung auf der Oberseite

  • Unterseite ohne Profilierung

  • Dicke ca. 3,5 mm

  • Härte Shore A ca. 67

  • Unterlage aus weißem Latex Schaumstoff mit Folie umhüllt ca. 35 mm dick

  • Verlegung als Bahnenware

Bild 2: Systemskizze Innova Kuhbett

Die Methode

Verformbarkeit und Elastizität

Die Verformbarkeit wurde im Neuzustand und nach der Dauertrittbelastung mit einem runden Stahlfuß* mit einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.

Dauertrittbelastung

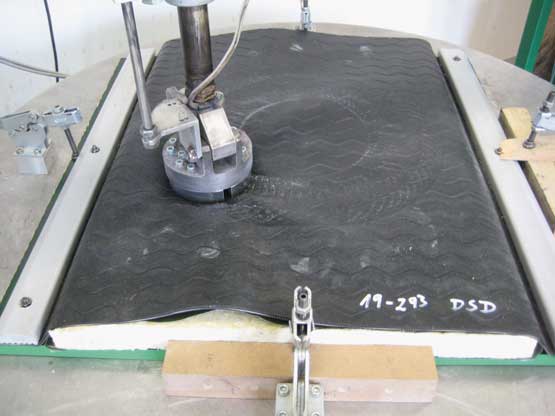

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natür­lichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert. Um die tägliche Boxenpflege zu simulieren wurde während der Dauertrittbelastung die Sandeinstreu ständig glattgezogen.

Abriebfestigkeit

Beim Abriebtest nach DLG-Standard wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N  (= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug 61,5 cm².

Die Testergebnisse im Detail

Verformbarkeit und Elastizität

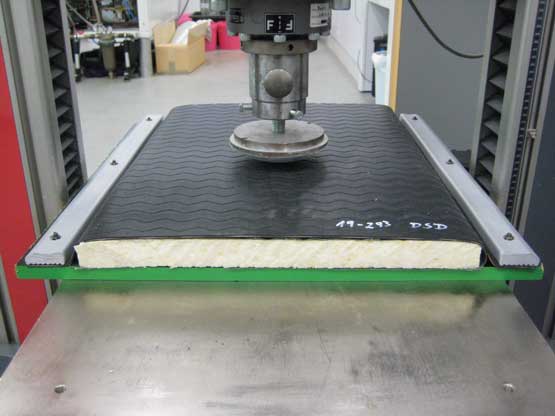

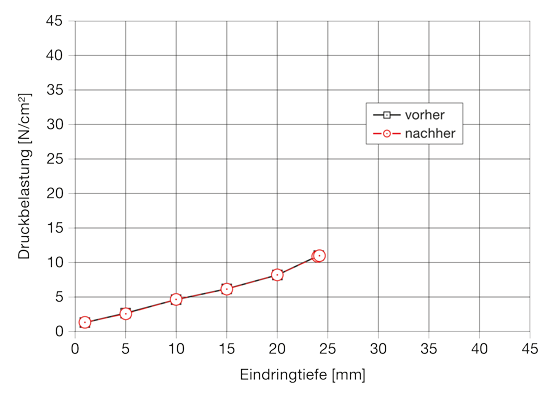

Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neu­­­zustand 24,1 mm. Der hieraus errechnete Auflagedruck von 11,0 N/cm², lässt eine sehr geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte erhöhte sich nach dem Dauertest von 24,1 mm auf 24,2 mm. Der Auf­lagedruck blieb bei 11,0 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität sich kaum verändern.

Dauertrittbelastung

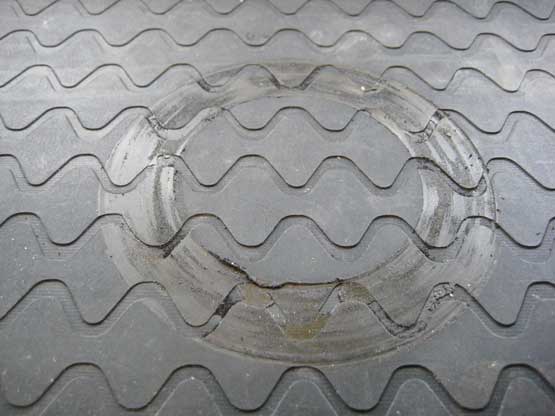

Nach der Dauertrittbelastung auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde kein nennenswerter Verschleiß am Deckbelag oder am Schaumstoff festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.

Abriebfestigkeit

Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 0,5 mm, dies entspricht etwa 14 % der Belag­höhe. Von der geriebenen Fläche wurden 1,1 g abgerieben. Die Abriebtiefe und der Abrieb lassen auf eine gute Abriebfestigkeit des Deckbelages schließen.

Fazit

Die im vorliegenden DLG-Anerkannt Test geprüften Kriterien bewerten auf Basis von Prüfstands- und Praxisuntersuchungen Komfort- und Haltbarkeitseigenschaften des Innova Kuhbetts für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Das geprüfte Innova Kuhbett hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.

Anmelder und Prüfungsdurchführung

Hersteller und Anmelder

DSD Stalinrichting B.V., Fortuinweg 4, NL-9101 PE Dokkum

Kontakt
Telefon + 31 519 228 100,
p.riepma@dsd-stalinrichting.nl
www.dsd-stalinrichting.nl
http://www.dairywelfare.nl

Prüfungsdurchführung

DLG TestService GmbH, Standort Groß-Umstadt

Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.

DLG-Prüfrahmen
DLG-ANERKANNT Test „Elastische Stallbodenbeläge“ (Stand 04/2010)

Fachbereich
Betriebsmittel

Bereichsleiter
Dr. Michael Eise

Prüfingenieur
Dr. Harald Reubold *

*    Berichterstatter
