Prüfbericht 7499
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Die hier geprüfte Gummimatte 4D Comfy Mat, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertrittbelastung sowie die Verformbarkeit und Elastizität geprüft. Anforderungen DIN 3763 werden erfüllt. Verformbarkeit und Elastizität Klasse 2 nach DIN 3763.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Verformbarkeit und Elastizität im Neuzustand | ■■■■■ |
| Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ |
| bleibende Verformung nach Dauertrittbelastung | ■■■■■ |
| Verschleiß nach Dauertrittbelastung | ■■■■■ |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
■= nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Die hier geprüfte 4D Comfy Mat Gummimatte ist ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen.
- Schwarze profilierte Gummimatte, ca. 30 mm dick
- Oberfläche: mit Hammerschlagstruktur
- Unterseite: mit Noppen (Höhe ca. 16 mm) und Stegen (Höhe ca. 7 mm); die Noppen sind quadratisch im Abstand von ca. 7 cm angeordnet
- Shore A Härte: 60
Die Methode
Verformbarkeit und Elastizität

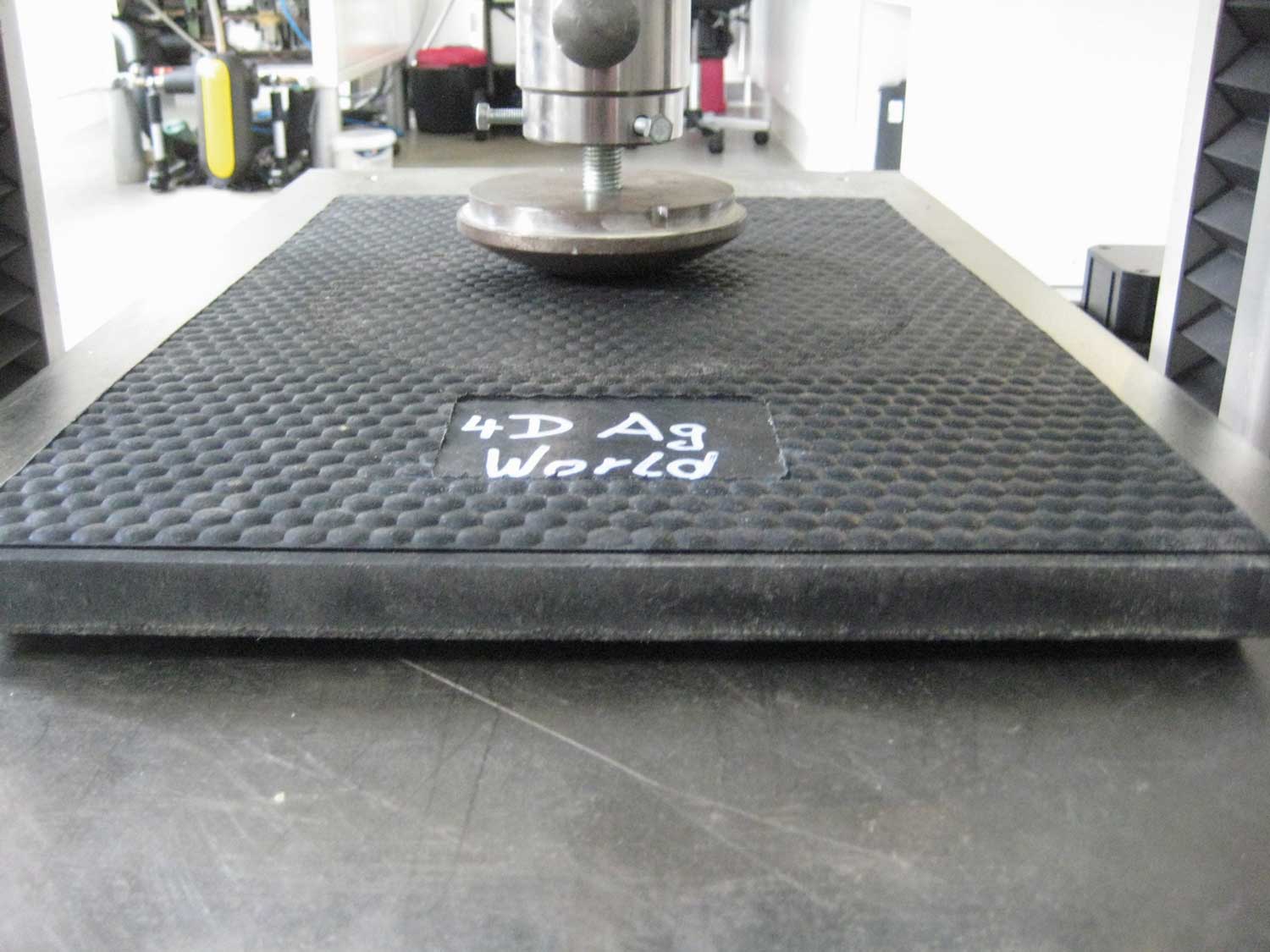

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

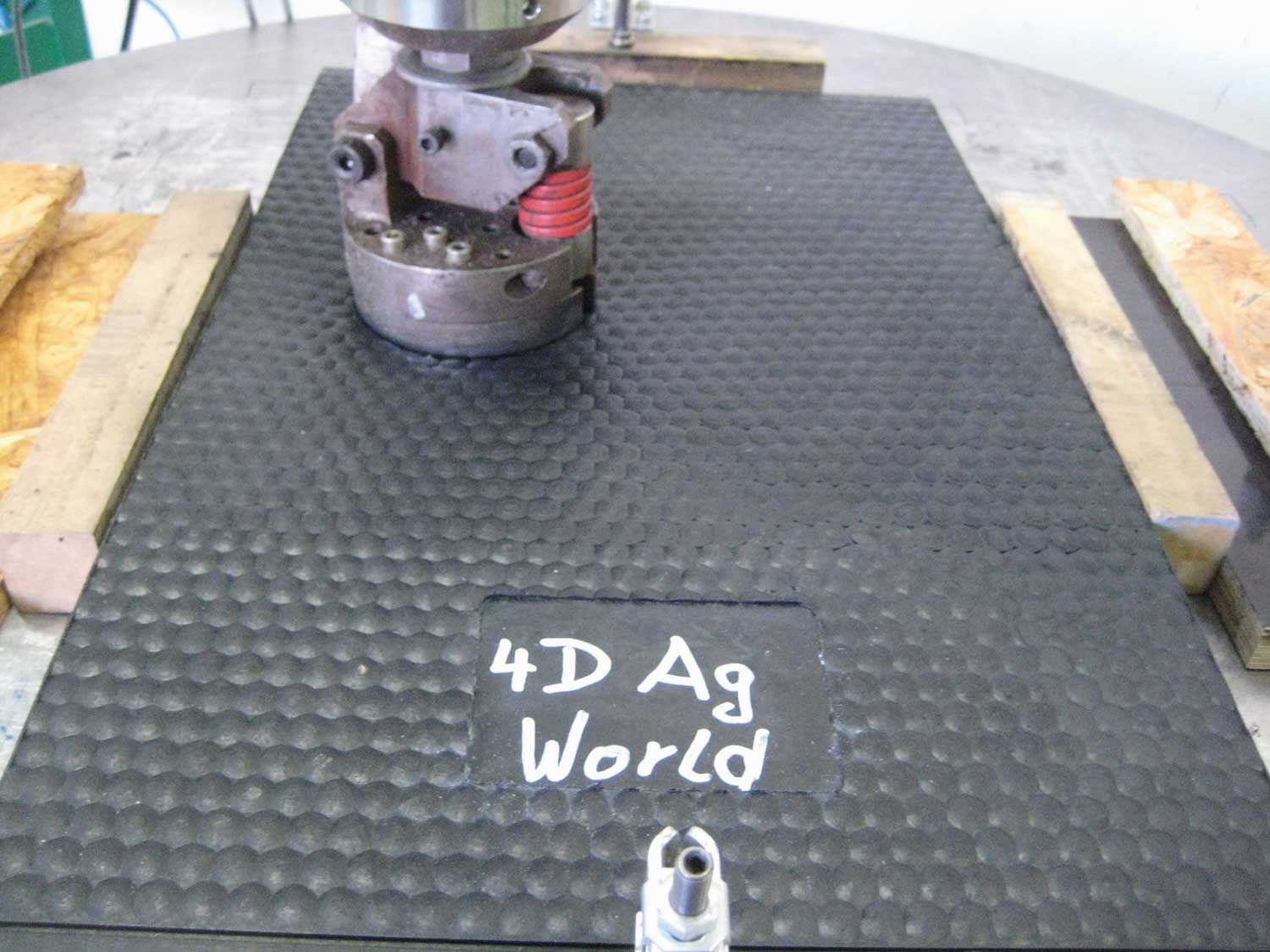

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 9,2 mm. Der hieraus errechnete Auflagedruck von 28,8 N/cm², lässt eine relativ geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten.
Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte erhöhte sich nach dem Dauertest von 9,2 mm auf 9,3 mm. Der Auflagedruck verringerte sich von 28,8 N/cm² auf 28,5 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering zunehmen.
Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften der Gummimatte 4D Comfy Mat für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Die geprüfte Gummimatte hat die Anforderungen des DLG Prüfrahmens sowie der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.
Hersteller und Anmelder
4D Ag World
16650 Robin Road
79015 Canyon TX, USA
Kontakt
Telefon +1 806 557 8406
ap@4dagworld.com
https://www.4dagworld.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand Dezember 2018.
