Prüfbericht 7486
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-ANERKANNT-Test „Verformbarkeit/Elastizität, Dauertrittbelastung“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Das hier geprüfte Akwatopsoft Wasserbett, ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertrittbelastung sowie die Verformbarkeit und Elastizität geprüft. Anforderungen DIN 3763 werden erfüllt. Verformbarkeit und Elastizität Klasse 4 nach DIN 3763.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Verformbarkeit und Elastizität im Neuzustand | ■■■■■ |
| Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ |
| bleibende Verformung nach Dauertrittbelastung | ■■■■■ |
| Verschleiß nach Dauertrittbelastung | ■■■■ |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
■= nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Das hier geprüfte schwarze Akwatopsoft Wasserbett aus Gummi mit Schaumstoffunterlage ist ein elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen.
Stallbodenbelag als Rollenware mit zwei synthetischen Geweben verstärkt
- Oberseite: siebdruckartige Profilierung
- Unterseite: raue, feinstrukturierte Oberfläche
- Unterlage: 40 mm Poly Latex-Schaumstoff, mit Folie umhüllt
Während des Produktionsprozesses entstehen zwischen den beiden Gewebelagen die einzelnen Liegeplätze, indem um jeden Hohlraum herum ein Rand aus SBR-Kautschuk/Naturkautschuk und den Gewebeeinlagen vulkanisiert wird. Der so entstandene Raum (ca. 100 cm x 165 cm für das Wasserbett mit den Abmessungen 120 cm x 180 cm und ca. 105 cm x 175 cm für das Wasserbett mit den Abmessungen 125 cm x 190 cm) ist mit einer Füllöffnung versehen. Durch diese Öffnung wird für jeden Liegeplatz die entsprechend Wassermenge eingebracht. Eine Klemme verschließt die Füllöffnung für den Liegeplatz.
Tabelle 2: Hauptabmessungen und Gewicht
| Hauptabmessungen und Gewicht | |
| Länge | Bahnenware |
| Breite | 180 und 190 cm |
| Dicke mit Schaumstoff und Wasserfüllung | ca. 70 mm |
| Dicke mit Schaumstoff ohne Wasserfüllung | ca. 49 mm |
| Gewicht Wasserbett ohne Wasserfüllung | ca. 10,0 kg/m² |
Tabelle 3: Lieferbare Boxenbreite und Wasserfüllung
| Boxenbreite | Wasserfüllung |
| 110,0 cm | ca. 30 Liter |
| 112,5 cm | ca. 32 Liter |
| 115,0 cm | ca. 34 Liter |
| 117,5 cm | ca. 35 Liter |
| 120,0 cm | ca. 36 Liter |
| 122,5 cm | ca. 38 Liter |
| 125,0 cm | ca. 40 Liter |
Die Methode
Verformbarkeit und Elastizität

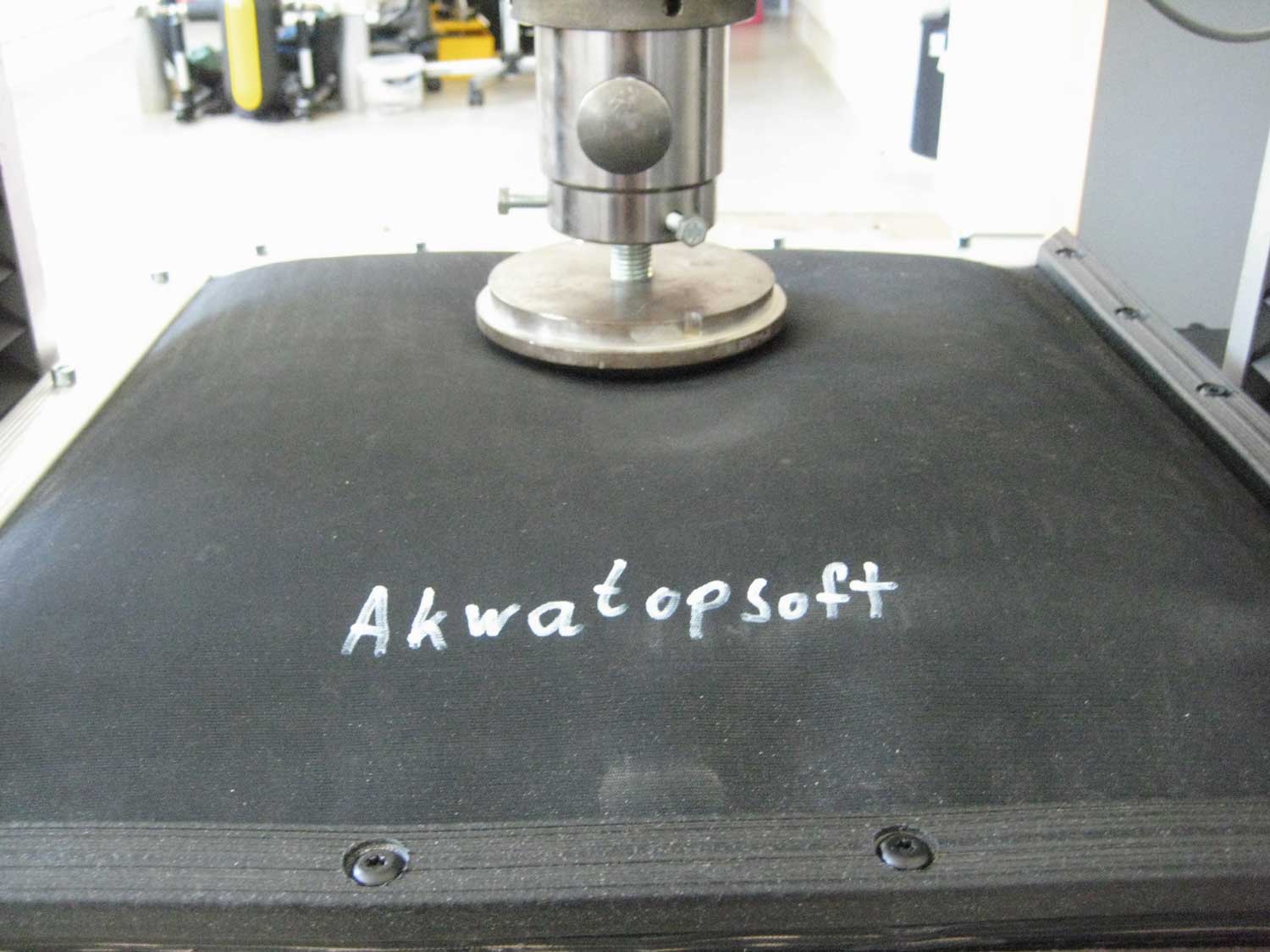

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
Dauertrittbelastung

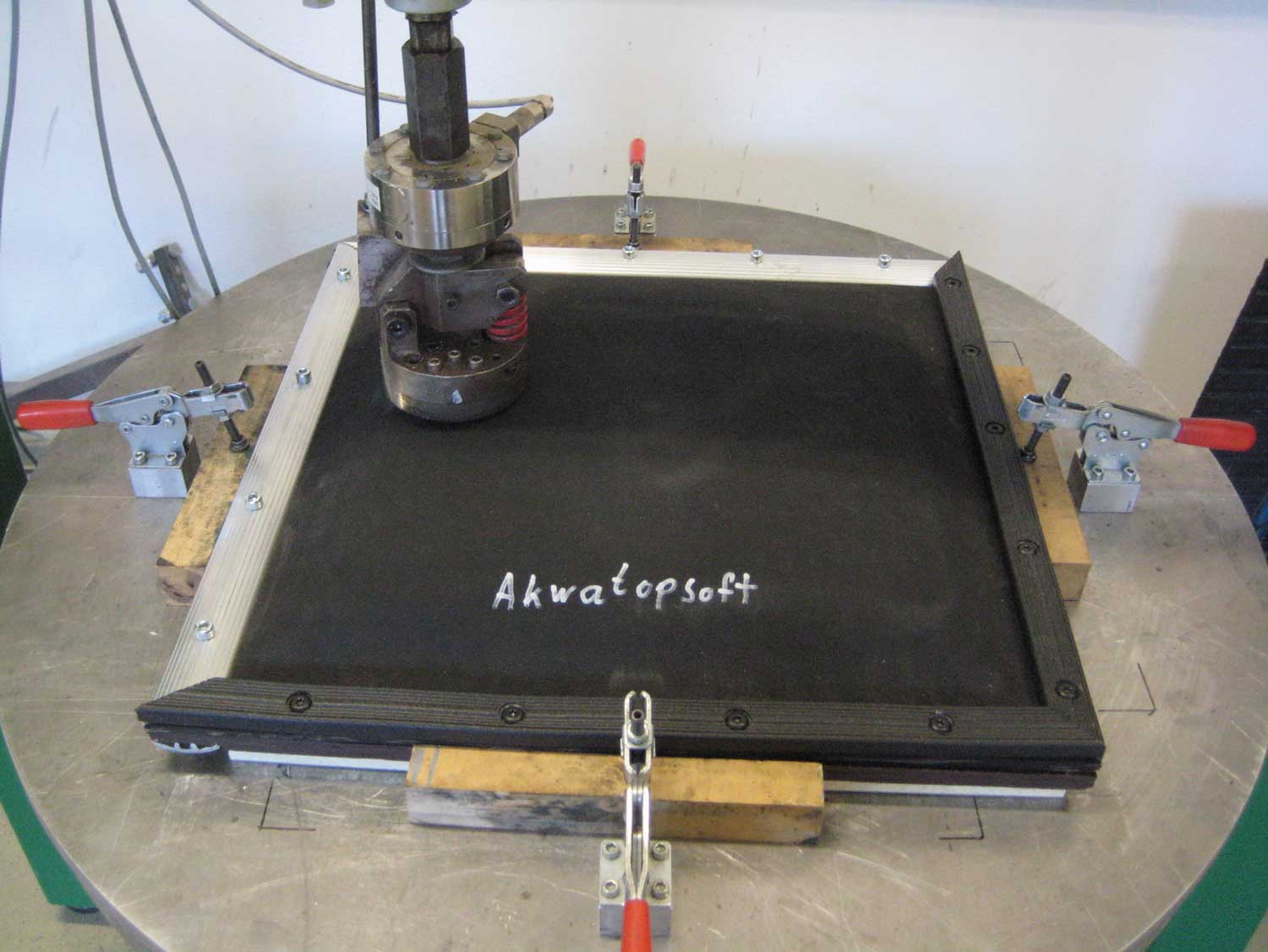

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neuzustand 28,9 mm. Der hieraus errechnete Auflagedruck von 9,2 N/cm², lässt eine geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte verringerte sich nach dem Dauertest von 28,9 mm auf 26,1 mm. Der Auflagedruck erhöhte sich von 9,2 N/cm² auf 10,2 N/cm² (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering nachlassen.
Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften des Akwatopsoft Wasserbetts für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Das geprüfte Wasserbett hat die Anforderungen des DLG Prüfrahmens sowie der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.
