Prüfbericht 6296
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT GESAMT-PRÜFUNG“ wird für landtechnische Produkte verliehen, die eine umfassende Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. In dieser Prüfung werden neutral alle aus Sicht des Praktikers wesentlichen Merkmale eines Produkts bewertet. Die Prüfung umfasst Untersuchungen auf Prüfständen und unter verschiedenen Einsatzbedingungen, zusätzlich muss sich der Prüfgegenstand bei der praktischen Erprobung im Einsatzbetrieb bewähren. Die Prüfbedingungen und -verfahren wie auch die Bewertung der Prüfungsergebnisse werden von einer unabhängigen Prüfungskommission in einem Prüfrahmen festgelegt und laufend den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen angepasst. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Die DLG-ANERKANNT Gesamtprüfung für Traktoren umfasst in Abhängigkeit verfügbarer Ausstattungsmerkmale die im Prüfrahmen von der DLG-Prüfungskommission festgelegten Prüfmerkmale. Neben Maßen und Gewichten sind dies insbesondere die Kriterien Sicherheit, Leistungs- und Verbrauchswerte nach OECD Tractor Code 2 bzw. im DLG-PowerMix, Komfort und Elektronik sowie eine umfangreiche Befragung von Landwirten nach einem Praxiseinsatz des Traktors. Für die DLG-ANERKANNT Gesamtprüfung einer kompletten Traktorbaureihe werden die Messungen an mindestens zwei Traktoren durchgeführt. Dies sind in der Regel die kleinste und die stärkste Motorisierung der Baureihe.
Beurteilung – kurz gefasst
Die John Deere Traktorenserie 7 R konnte in vielen Bereichen der im DLG-Prüfrahmen für Traktorenprüfungen festgesetzten Prüfkriterien überzeugen.
In der Bewertung nach einem Praxiseinsatz besteht nach Meinung der Landwirte Verbesserungspotenzial insbesondere in Bezug auf die Bedienung des e23-Getriebes. Hier sollte der Anwender eine Einweisung einfordern, um die Getriebefunktionalitäten voll nutzen zu können. Die wichtigsten Messwerte sind in Tabelle 1 zusammengefasst.
Falls nicht anders angegeben, beziehen sich Grafiken und Messwerte in diesem Prüfbericht auf das Beispiel eines John Deere 7290R e23, der auch als Testmaschine für Praxiseinsätze und Elektronikprüfungen zur Verfügung stand. Alle Verbrauchsmessungen wurden aber an mehreren Traktoren der Reihe mit unterschiedlichen Getrieben durchgeführt. Im Einzelnen waren dies die Modelle 7230R e23, 7280R AutoPowr, 7290R e23, 7290 R AutoPowr, 7310R e23 und 7310R AutoPowr.
Tabelle 1: Testergebnisse im Überblick
Prüfung | Ergebnisse | ||
---|---|---|---|
DLG-PowerMix | 7230R e23 | 7290R e23 | 7310R AutoPowr |
DLG-PowerMix Feldzyklus | 273 g/kWh Diesel | 265 g/kWh Diesel | 258 g/kWh Diesel, 9 g/kWh AdBlue |
DLG-PowerMix Transportzyklus 40 km/h | k. B. | 450 g/kWh Diesel | 503 g/kWh Diesel, 18 g/kWh AdBlue |
DLG-PowerMix Transportzyklus 50 km/h | k. B. | 455 g/kWh Diesel | 511 g/kWh Diesel, 13 g/kWh AdBlue |
DLG-PowerMix Transportzyklus 60 km/h | k. B. | k. B. | k. B. |
Leistungsmessungen am Zapfwellenprüfstand | |||
Maximale Leistung an der Zapfwelle (mit / ohne Boost) | 177,3 / 166,8 kW | 216,1 / 214,4 kW | 227,9 / 222,7 kW |
Maximale Leistung bei Nenndrehzahl (mit / ohne Boost) | 169 / 148 kW | 199,3 / 188,4 kW | 215,6 / 195,9 kW |
Maximales Drehmoment (mit / ohne Boost) | 968 / 962 Nm | 1197 / 1.201 Nm | 1.315 / 1.304 Nm |
Drehmomentanstieg mit Boost | 25,8 % | 32,1 % | 34,1 % |
Spez. Verbrauch bei maximaler Leistung (mit / ohne Boost) | 235 / 234 g/kWh | 238 / 238 g/kWh | 231 / 228 g/kWh |
Spez. Verbrauch bei Nenndrehzahl | 247 / 251 g/kWh | 249 / 247 g/kWh | 238 / 239 g/kWh |
Weitere Prüfkriterien | |||
ISOBUS-Praxisprüfung | bestanden | ||
Maschinenrundgang und Sicherheitsprüfung | bestanden | ||
Umfrage unter Praktikern nach jeweils 50-stündigem Einsatz | durchgängige Bewertungen über dem Standard |
Das Produkt
Beschreibung und technische Daten
Die Beschreibung und technischen Daten werden beispielhaft für das Modell John Deere 7290R e23 dargestellt.
Motor und Getriebe:
- wassergekühlter Sechszylindermotor John Deere DPS PVX, Abgasstufe IIIB (Tier 4 i) mit Partikelfilter und gekühlter Abgasrückführung, ohne AdBlue
- 9,0 l Hubraum
- 205 kW/278 PS (nach ECE-R 24) bei 2.100 min-1
- max. mit Boost 238 kW/323 PS
- 544 l Kraftstofftank Getriebe: 23/11 Übersetzungen, Full-Powershiftgetriebe „e23“, lastschaltbare Wendeschaltung mit Parksperre, Tempomaten und Automatikfunktionen, 50 km/h (1.900 min-1), maximal 30 km/h rückwärts
Bremsen:
- nasse Scheibenbremsen hinten und vorne plus Allradzuschaltung
- separate Handbremse
- Druckluftanlage Option
Elektronik:
- 12 V, 2 Batterien á 925 CCA, Lichtmaschine 200 A, a.W. 240 A
- Anlasser 4,5 kW/6,0 PS
Hubwerk:
- Kat. III
- EHR mit Unterlenker-Regelung, a. W. mit Schlupfregelung, Frontkraftheber und Frontzapfwelle Option
Hydraulik:
- Axialkolbenpumpe mit 223 l/min (Serie 162 l/min), 200 bar, bis zu 11 Steuergeräte (6 hinten/2 vorne/3 Zwischenachssteuergeräte für Frontladerfunktionen) mit Zeit- und Mengensteuerung
- 85 l Öl entnehmbar
- Zapfwelle: 540E/1 000/1 000E o. 540/540E/1 000, Wechselstummel: 1 3/8 o. 1 3/4 Zoll, 6, 20 o. 21 Keile, elektrohydraulisch geschaltet
Achsen und Fahrwerk:
- Flanschachse mit Lamellen-Differenzialsperre, wie Frontantrieb elektrohydraulisch geschaltet
- Testbereifung 600/70 R 30 vorne, 710/70 R 42 hinten
Pflege und Wartung:
- Motoröl 27 l (Wechsel alle 500 h)
- Getriebe-/Hydrauliköl 160 l (alle 1.500 h)
- Kühlsystem 27 l
Die Methode
Maße und Gewichte
Maße und Gewichte werden anhand der bekannten Fahrzeugdaten überprüft. Dabei müssen insbesondere die Abmessungen der Kraftheber und Zapfwellen mit den zutreffenden Normen übereinstimmen.
Sicherheitsprüfungen
Die Zugangsvoraussetzung zum Prüfverfahren ist das Vorhandensein einer gültigen Typgenehmigung nach nationalem oder europäischem Recht.
Die Teilprüfung „Arbeitssicherheit“ umfasst einen Maschinenrundgang mit besonderem Augenmerk auf ergonomische Aspekte und Praktikabilität der Arbeitssicherheit, z. B. Anordnung der Einstiege, Bedienung der Gelenkwelle und mögliche Fehlbedienungen.
Die Kabinensicherheit wird hinsichtlich relevanter Merkmale wie z.B. Sicherheitsglas, Öffnungswinkel der Türen, Vorhandensein und Anordnung von Sicherheitsgurten für Fahrer und Beifahrer, Sitzposition und Komfort geprüft.
Es dürfen keine offensichtlichen Mängel festgestellt werden und die entsprechenden Typgenehmigungen müssen vorliegen.
Leistungsprüfungen und Verbrauch
Die Zugangsvoraussetzung für die Leistungsmessungen ist das Vorliegen der Konformitätserklärung, deren Leistungsmessungen und der Nachweis der beanspruchten Abgasnorm. Die Ergebnisse einer akkreditierten OECD-Prüfstelle werden anerkannt. Die Messungen der Hubkräfte an Front- und Heckkraftheber, Zapfwellen-, Hydraulik- und Zugleistung erfolgt auf DLG-Prüfständen in Anlehnung an OECD Tractor Code 2 „Testing of agricultural and forestry tractor performance“.
Für die Verbrauchsmessungen wird eine vollständige DLG-PowerMix-Messung mit 12 Feld- und 2 Transportzyklen durchgeführt (siehe Tabelle 2). Die Zug-, Zapfwellen- und Hydraulikleistung sowie deren Kombinationen im DLG-PowerMix werden während der Feldzyklen über entsprechend der Leistungsklasse skalierte Belastungen durch den DLG-Zugleistungsmesswagen oder auf dem DLG-PowerMix-Rollenprüfstand aufgebracht und der für die Verrichtung der entsprechenden Arbeit nötige spezifische Dieselverbrauch in g/kWh bestimmt. Für die Transportzyklen wird die Zugbelastung durch den DLG-Messanhänger (Belastung mit 700 kg pro 10 kWh Traktorleistung) und Fahrten auf vordefinierten Strecken am Berg und in der Ebene oder auf dem DLG-PowerMix-Rollenprüfstand aufgebracht.
Komfortprüfungen
Die Messungen zum Geräusch am Fahrerohr erfolgen in Anlehnung an OECD Tractor Code 5 „Noise measurement at the driver‘s position(s)“ und werden nach den dort genannten Anforderungen bewertet. Ergebnisse einer akkreditierten OECD-Prüfstelle werden anerkannt. Die Prüfung der Sitzschwingungen erfolgt durch Messungen auf der genormten ISO-Prüfbahn des DLG-Testzentrums. Die Prüfung der Klimaanlage erfolgt in Anlehnung an SAE J1503. Dabei wird die Temperaturstabilität auf 20 °C Innentemperatur bei 30 °C Außentemperatur gemessen.
Elektronikprüfungen
Da – je nach Leistungsklasse – nicht jeder Traktor mit einem automatischen Lenksystem, ISOBUS oder einem Vorbau-Kamera-Monitor-System (VKMS) ausgestattet ist, stellen diese Prüfungen einen optionalen Teil der DLG-ANERKANNT Gesamtprüfung für Traktoren dar. Sie richten sich nach den entsprechenden Prüfrahmen des DLG-Testzentrums für Lenksysteme, DLG-ISOBUS-Praxis und VKMS.
In der ISOBUS-Praxis-Prüfung wird zunächst überprüft, welche im Traktor verbauten Geräte wie Terminal, Jobrechner usw. die Komponenten-Zertifizierung „AEF-conform“ des Herstellerverbands AEF (Agricultural Industry Electronics Foundation) besitzen. Diese wurden eingeführt, um den Anwendern mehr Informationen über die Kompatibilität der ISOBUS-Komponenten zu geben. Anschließend werden echte Anbaugeräte mit dem Traktor gekoppelt und die Handhabung bewertet sowie die über den Datenbus fließenden Daten sowie Fehlermeldungen protokolliert und ausgewertet. Um die notwendige Reproduzierbarkeit zu gewährleisten, werden alle notwendigen Schnittstellen rund um die Testteilnehmer durch geeignete Simulatoren ersetzt. Wichtige Prüfkriterien sind dabei vor allem:
Übertragung der Bedienoberfläche auf das Terminal
Die Übertragung der Daten für die Bedienoberfläche, auch Pool-Daten genannt, stellt Aufgrund der Datenmenge für den Bus eine besondere Herausforderung dar. Kritisch ist häufig die Einschaltreihenfolge der einzelnen Busteilnehmer. Anhand verschiedener Einschaltsequenzen wird die einwandfreie Funktion überprüft.
Funktionstest der Bedienoberfläche
Es werden alle Eingabemasken außerhalb der Service- und Herstellerbereiche überprüft. Des Weiteren wird die Funktion von Eingabe- und Auswahlfelder anhand von Stichproben überprüft.
Nutzbarkeit der Maschinendaten
ISOBUS bietet die Möglichkeit, die Maschinendaten des Anbaugerätes automatisch an das Terminal zu übertragen. Hierdurch kann „Plug & Play“ erreicht werden. Im Detail bedeutet dies, dass Daten wie z.B. die Arbeitsbreite des Anbaugeräts nicht mehr manuell im Terminal eingegeben werden müssen.
Tabelle 2: Die 14 Belastungszyklen im DLG-PowerMix
Nr. | Belastungstyp | Belastung des Traktors | entspricht in der Praxis |
---|---|---|---|
1 | Zugarbeit | 100 % | schweres Pflügen |
2 | Zugarbeit | 60 % | mittelschweres Pflügen (leichte Böden, unterdimensionierter Pflug) |
3 | Zugarbeit | 100 % | tiefes Grubbern |
4 | Zugarbeit | 60 % | mittelschweres Grubbern (z. B. Stoppelbearbeitung) |
5 | Zug- und Zapfwellenarbeit | 100 % | schwere Arbeiten mit der Kreiselegge (z. B. tiefe Bearbeitung) |
6 | Zug- und Zapfwellenarbeit | 70 % | mittelschwere Arbeiten mit der Kreiselegge |
7 | Zug- und Zapfwellenarbeit | 40 % | leichte Arbeiten m. d. Kreiselegge (z. B. oberflächl. Bearbeitung, leichte Böden) |
8 | Zug- und Zapfwellenarbeit | 100 % | schwere Mäharbeiten (z. B. 1. Schnitt oder mit Aufbereiter) |
9 | Zug- und Zapfwellenarbeit | 70 % | mittelschwere Zapfwellenarbeit (z. B. 2. Schnitt oder geringerer Ertrag) |
10 | Zug- und Zapfwellenarbeit | 40 % | leichte Mäharbeiten (z. B. nur Frontmähwerk) |
11 | Zug-, Zapfwellen- und Hydraulikarbeit | 100 % | Miststreuen |
12 | Zug-, Zapfwellen- und Hydraulikarbeit | 60 % | Ballenpressen |
13 | Transportarbeit | 100 % | schwere Transportarbeit (z. B. Bergfahrten) |
14 | Transportarbeit | 25 % | leichte Transportfahrten (z. B. in der Ebene) |
Praxisprüfung
Die Prüfung der praktischen Eignung des Traktors richtet sich nach der praxisorientierten Bewertung. Dazu werden Nutzer befragt, die mindestens 50 Stunden lang den Traktor auf entsprechenden Betrieben eingesetzt haben. Diese Nutzer bewerten den Nutzwert des Traktors in fünf Stufen von „sehr gut“ bis „mangelhaft“. Der Fragebogen umfasst in über 40 Einzelfragen eine Bewertung der Bedienungselemente, Arbeiten mit Anhängern und Anbaugeräten, Wartung und des Komforts sowie ein Gesamturteil.
Diese Praxisbewertung durch gezielte Befragung unterstützt in vielen Bereichen die technische Messung absoluter Werte. Im Komfortbereich zum Beispiel sowohl der subjektive Geräuscheindruck für den Fahrer als auch der gefühlte Federungskomfort und die Bedienung und Funktion der Klimaanlage erfasst.
Die Testergebnisse im Detail
Maße und Gewichte
Ermittelte Maße und Gewichte des Testschleppers siehe Tabelle 3.
Sicherheitsprüfungen
Auf Basis der Auswertung der vorliegenden Unterlagen und des Maschinenrundgangs am Traktor wird die Einhaltung der aktuellen Sicherheitsempfehlungen bestätigt.
Tabelle 3: Ermittelte Maße und Gewichte des Testschleppers (7290 R e23)
Gesamtlänge (mit / ohne Frontkraftheber) | 6030 / 5170 mm |
Gesamtbreite (vorn / hinten)* | 2600/2740 mm |
Gesamthöhe* | 3310 mm |
Bodenfreiheit | 510 mm |
Radstand | 2925 mm |
Spurweite (vorn / hinten) | 1900 / 2010 mm |
Leergewicht in Testausstattung | 11100 kg (4530 kg vorn / 6570 kg hinten) |
Leistungsprüfungen und Verbrauch
Die Leistungsdaten auf dem Zapfwellen-Leistungsprüfstand wurden exemplarisch für die John Deere 7R-Serie bei den Modellen 7230R als kleinstes getestetes sowie 7310R als größtes Modell der Serie erfasst. Die Motorsteuerung beider Modelle bietet einen Boost, das heißt eine elektronisch gesteigerte Leistung bei zugeschalteter Zapfwelle an. Der Traktor hat somit für schwere Zapfwellen- bzw. Transportarbeiten mehr Motorleistung zur Verfügung. Dabei entfällt die Notwendigkeit, das Fahrgetriebe aufgrund dieses speziellen Fahrzustands auszulegen – es kann also leichter gebaut werden. Im Rahmen der DLG-Prüfungen wird die Zapfwellenleistung bei Traktoren, die einen Boost anbieten, prinzipiell mit und ohne diese Funktion erfasst.
Der John Deere 7310R e23 erreichte auf dem Zapfwellen-Leistungsprüfstand eine maximale Leistung von 232,8 kW bei 1.900 min-1 (mit Boost) bzw. 227,6 kW bei 1.800 min-1 (ohne Boost) sowie ein maximales Drehmoment von 1.321 Nm bei 1.600 min-1 (mit Boost) bzw. 1.311 Nm bei 1.500 min-1 (ohne Boost) ermittelt.
Der spezifische Dieselverbrauch betrug bei maximaler Leistung mit Boost 225 g/kWh, gleichzeitig verbrauchte der John Deere 7310R e23 6,2 g/kWh AdBlue. Bei Nenndrehzahl von 2.100 min-1 erreichte der 7310R eine Leistung von 219,5 bzw. 198,8 kW und ein Drehmoment von 998 bzw. 904 Nm. Dabei stiegen die spezifischen Verbrauchswerte mit Boost leicht auf 232 g/kWh Diesel bzw. 6,4 g/kWh AdBlue an.
Im Kennfeld wurden die in der Tabelle 4 dargestellten Leistungen, Drehzahlen und Verbräuche gemessen.
Während der Zugleistungsmessung erreichte der John Deere 7290R e23 vor dem DLG-Zugleistungs-Messwagen maximal 189,1 kW bei 1.800 min-1 bzw. 165,2 kW bei Nenndrehzahl.
Der spezifische Dieselverbrauch betrug dabei 265,2 g/kWh bei maximaler Zugkraft bzw. 277,1 g/kWh bei Nenndrehzahl.
Der kleine 7230R e23 konnte 177,3 bzw. 166,8 kW (mit/ohne Boost) bzw. 968 bzw. 962 Nm erreichen. Bei Nenndrehzahl von 2.100 min-1 lagen mit Boost 169 kW und 770 Nm bzw. ohne Boost 148 kW und 673 Nm am Zapfwellenstummel an (siehe Bilder 2 und 3).
Tabelle 4: Kraftstoffverbrauch im Teillastbereich (7290R e23 mit Boost)
Arbeitsbereiche | Leistung | Drehzahl (min-1) | g/kWh |
---|---|---|---|
Motor im Abregelbereich | 80 % | max. | 259 |
Hohe Leistung | 80 % | 90 % | 245 |
Transportarbeiten | 40 % | 90 % | 280 |
Wenig Leistung, 50 % Drehzahl | 40 % | 60 % | 240 |
Hohe Leistung, 50 % Drehzahl | 60 % | 60 % | 237 |
Hydraulikleistung und Hubkraft
An der Hydraulik wurde bei einem Betriebsdruck von 198 bar eine maximale Fördermenge von 225 l/min gemessen. Die maximale Leistung von 61,9 kW lag bei einer Fördermenge von 215,8 l/min und einem Förderdruck von 172,2 bar an.
Der Frontkraftheber erreichte bei 90 % des maximalen Öldrucks maximaleHubkräfte von 3.778 daN (unten), 5.000 daN (Mitte) bzw. 5.945 daN (oben) Der Hubweg unter Last betrug dabei 74,6 cm (19,7 bis 94,3 cm über Boden).
Am Heckkraftheber wurden bei ebenfalls 90 % des maximalen Öldrucks maximale Hubkräfte von 12.755 daN (unten), 10.960 daN (Mitte) bzw. 10.224 daN (oben) erreicht. Der Hubweg unter Last betrug am Heck 82,1 cm (40,1 bis 122,1 cm über Boden), siehe auch Bilder 5, 6 und 7.
Ergebnisse im DLG-PowerMix
Die Traktoren der John Deere Serie 7R erreichten im simulierten Feldeinsatz des DLG-PowerMix über die zwölf Zyklen insgesamt einen spezifischen Verbrauch zwischen 258 und 273 g/kWh Diesel (7310R AutoPowr bzw. 7230R e23) sowie 9 g/kWh AdBlue (nur 7310R AutoPowr). Der relative Verbrauch von AdBlue zu Diesel betrug beim 7310R als einzigem SCR-Traktor somit 2,5 Vol-% (siehe auch Bilder 8, 9 und 10). In der Transportsimulation aus schwerer (Bergfahrt) und leichter Transportarbeit in der Ebene wurden für die Typen 7290R und 7310R, jeweils mit e23- bzw. AutoPowr-Getriebe die in Bild 4 dargestellten spezifischen Verbräuche gemessen.
Komfortprüfungen
Bei den Geräuschmessungen am Fahrerohr wurden in Anlehnung an die OECD-Prüfungen nach Tractor Code 5 bei geschlossener Kabine 69,9 dB (A), bei offener Kabine 85,8 dB (A) gemessen. Zum Vergleich: Bei ca. 80 km/h Fahrgeschwindigkeit sind je nach Fahrzeugklasse zwischen 68 und 70 dB (A) am Fahrerohr eines PKW-Fahrers üblich. Die Kabine ist bei geschlossenen Scheiben im Verhältnis sehr leise.
Die Sitzschwingungsprüfung sowie die Klimaanlagenprüfung entsprachen den geforderten Werten der zugrundeliegenden Prüfvorschriften.
Elektronikprüfungen

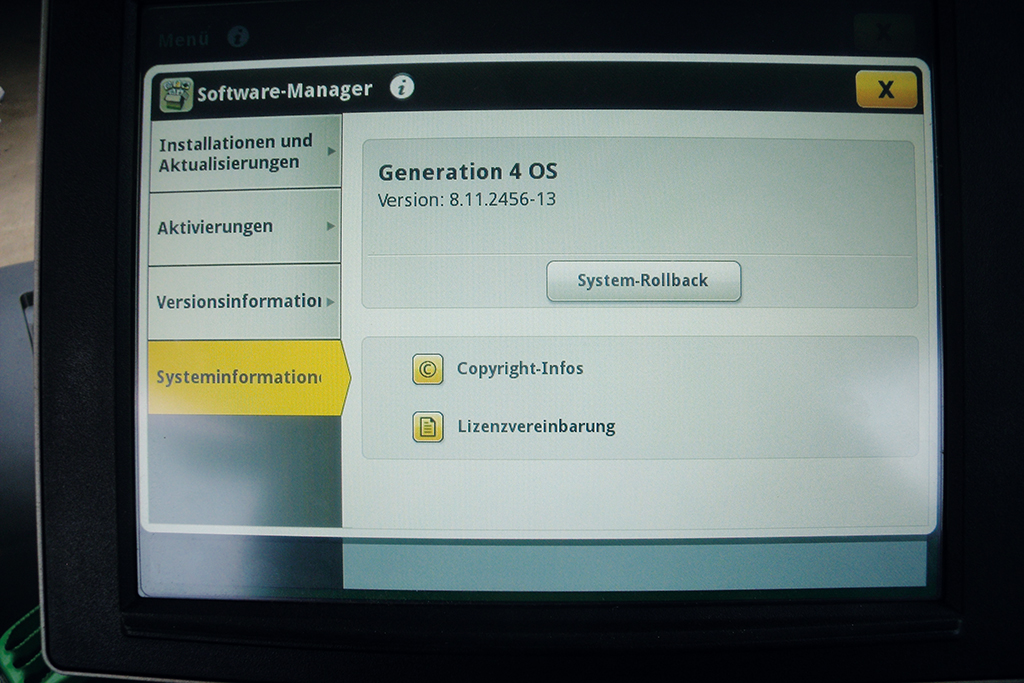

Zur Prüfung der ISOBUS-Funktionalitäten wurde der verfügbare Traktor vom Typ John Deere 7290R e23 einem ISOBUS-Praxistest mit den gleichen angegebenen Anbaugeräten unterzogen (siehe auch Tabelle 5 und 6).
Laut Angaben des Herstellers steht für UT (Server) und TC-SC für Frühjahr 2016 ein Softwareupdate an, mit dem AEF-Konformität erreicht und die AUX-Funktionalität bereitgestellt wird. Das Softwareupdate ist auch für ältere Maschinen verfügbar (siehe auch Tabelle 7).

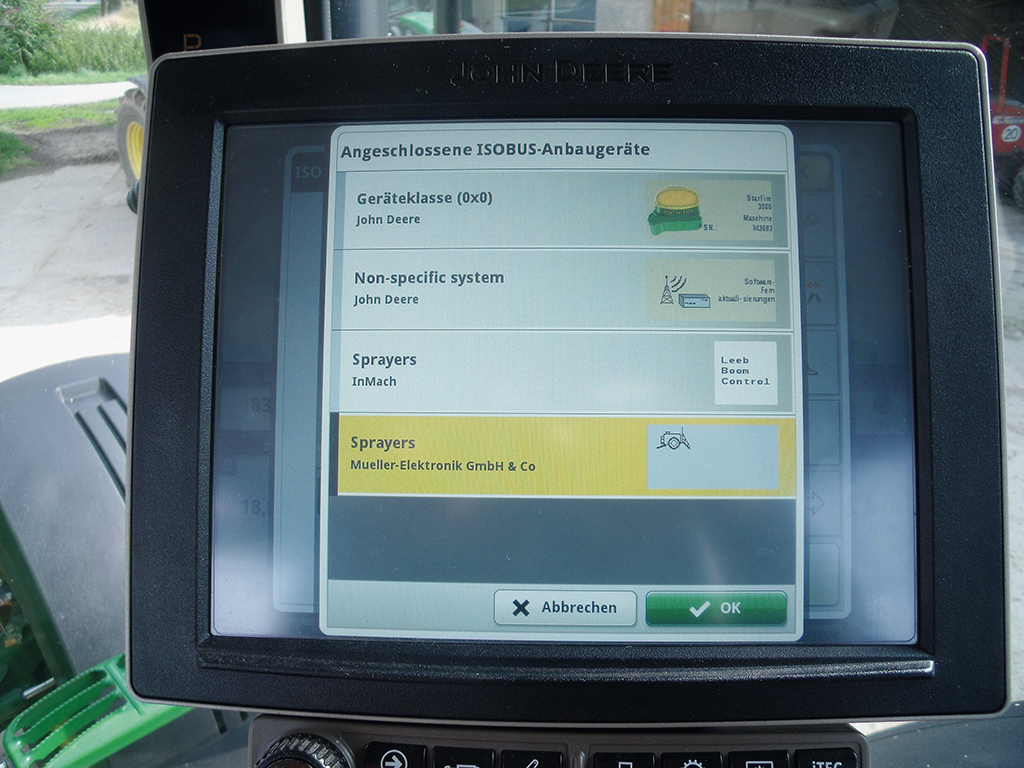

Das auf dem John Deere 7290R verbaute ISOBUS-System ließ sich im Test ohne Schwierigkeiten mit den Anbaugeräten koppeln. In der vorliegenden Softwareversion des Traktors sind jedoch nur Basisfunktionalitäten AEF-zertifiziert. In der Praxis des einzelnen Betriebs bedeutet dies aber nicht, dass weitergehende ISOBUS-Funktionalitäten nicht, oder nur eingeschränkt verfügbar sein müssen. Dies hängt im Einzelfall vom verwendeten Anbaugerät oder bis dato vorliegenden Softwareupdates seitens des Traktorherstellers ab und sollte beim Händler erfragt bzw. in die Investitionsentscheidung einbezogen werden.

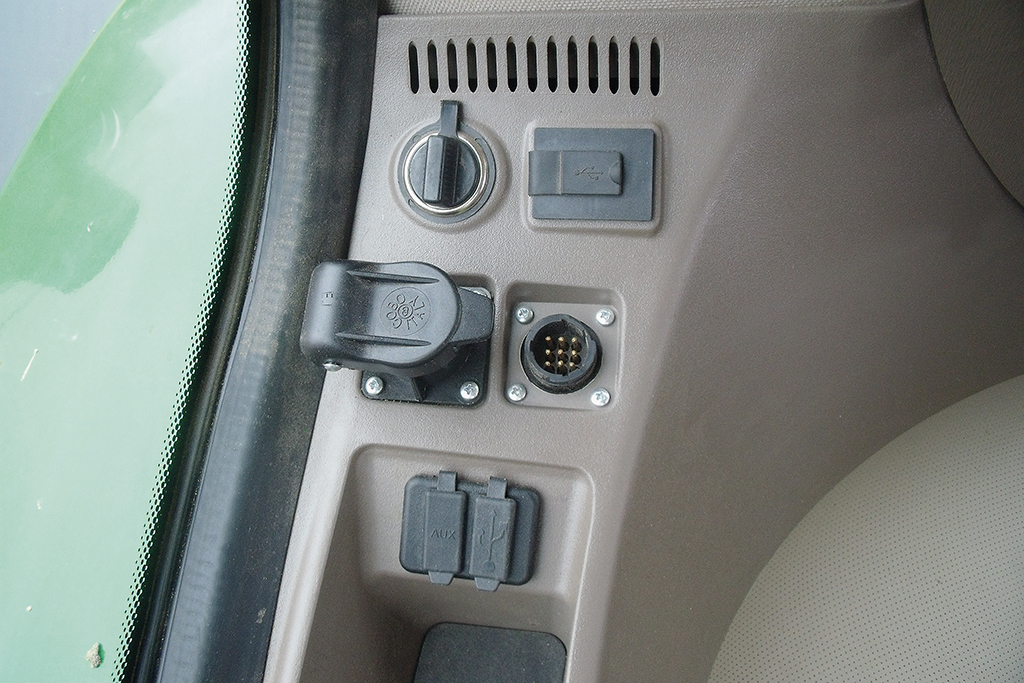

Tabelle 5: An der Testmaschine verfügbare ISOBUS-Steckplätze
Verfügbare ISOBUS-Anschlüsse | |
---|---|
ISOBUS-Heck-Steckdose zum Anschluss eines Anbaugeräts | ja |
ISOBUS-Front-Steckdose zum Anschluss eines Vorbaugeräts | – |
Kabinen-Steckdose z. B. zum Anschluss externer Terminals / Anzahl | ja / 1 |
Tabelle 6: Geprüfte Komponenten und Gerätepaarungen
ISOBUS-Funktion | AEF-conform getestet | Testergebnis DLG Praxistest |
---|---|---|
Schlepper John Deere 7290R e23 | ||
TECU | ✔ | ✔ |
TC-BAS | n. z. | ✔ |
Terminal (JD 4600; im Schlepper integriert) | ||
UT (Server) | n. z. | - |
TC-BAS | – | – |
TC-SC | – | – |
TC-GEO | – | – |
AUX-N | – | – |
Anbaugerät (Leeb 6 GS) | ||
UT (Client) | n. z. | ✔ |
TC-BAS | – | – |
TC-SC | – | – |
TC-GEO | – | – |
AUX-N | – | – |
Anbaugerät (Rauch Axent 100.1) | ||
UT (Client) | n. z. | ✔ |
TC-BAS | – | – |
TC-SC | – | – |
TC-GEO | – | – |
AUX-N | – | – |
Erläuterungen der Abkürzungen:
TECU = ISOBUS-Steuergerät im Traktor; UT = ISOBUS-Universalterminal; TC = Task Controller; AUX = zusätzliche Bedienelemente, z. B. Joystick (Zusatz N = New = neuer Standard); BAS = Basisversion; GEO = mit Geodatenverknüpfung; SC = mit Teilbreitenschaltung
– = Funktion laut ISOBUS-Diagnose nicht verfügbar
n.z. = Funktion laut ISOBUS-Diagnose verfügbar, jedoch nicht DLG oder AEF-zertifiziert.
Tabelle 7: Nutzbare ISOBUS-Funktionalität für getestete Gerätepaarung(en)
John Deere 7290R e23 mit Leeb 6 GS | John Deere 7290R e23 mit Leeb 6 GS | |
---|---|---|
UT | ✔ | ✔ |
TC-BAS | n. a. | n. a. |
TC-SC | n. a. | n. a. |
TC-GEO | n. a. | n. a. |
AUX-N | n. a. | n. a. |
TECU | n. a. | n. a. |
Praxisprüfung – Ergebnisse der Umfrage unter Praktikern
In der Bewertung der John Deere 7290R e23 und 7230R e23 durch die elf Praktiker, die nach einem 50-stündigen Praxiseinsatz an der Umfrage teilgenommen hatten, fiel auf, dass die Traktoren insgesamt zwar überdurchschnittliche, aber doch keine ausgewiesen hohe Bewertung erreichen konnte. Dies schlug sich auch im arithmetischen Mittel der Gesamturteile nieder, das mit 2,36 einen Wert nahe bei „gut“ erreichte. Unter den Bedienelementen wurde von den Fahrern, die nicht oder noch nicht an einer John Deere-Fahrerschulung teilgenommen hatten, die Einstellung der gewünschten Fahrgeschwindigkeit am e23-Lastschaltgetriebe bemängelt. Hier wurde sogar „mangelhaft“ vergeben, allerdings auch „sehr gut“ (insgesamt ø 3,09, in der Einzelbewertung des Getriebes ø 3,55). Beim Kauf dieses Traktors mit e23-Getriebe ist eine Fahrerschulung und intensive Einarbeitung sowohl anzuraten, als auch einzukalkulieren. Auch mit der Einstellung und Bedienung des Heckkrafthebers hatten einzelne Fahrer offensichtliche Schwierigkeiten. Unter den Komforteigenschaften lobten die Praktiker die Ausleuchtung sowohl nach vorne als auch nach hinten, bemängelten jedoch die Sichtfelder und die Scheibenwischerflächen. Insbesondere die Sichtbarkeit der Koppelpunkte leidet offensichtlich unter diesen Einschränkungen. Mit dem e23-Getriebe sehen die Praktiker die Stärken des John Deere 7R eher auf dem Feld (ø 1,87) denn auf der Straße (ø 3,27, in der Einzelbewertung der Straßenfahrt ø 3,64). So ist auch das John Deere-Getriebekonzept: Das e23-Getriebe ist für Feldarbeiten konzipiert, das AutoPowr-Getriebe wird eher für ein Straßenprofil empfohlen. Die typischen Wartungsvorgänge erhielten durchgängig gute Bewertungen der Landwirte, jedoch wurde die Anordnung und Größe des Werkzeugkastens als verbesserungswürdig angesehen (ø 3,50).
Die John Deere Serie 7R konnte über die weiten Bereiche der im Prüfrahmen festgesetzten Prüfkriterien gute Ergebnisse erreichen. Nach Meinung der Testkandidaten nach 50-stündigem Einsatz ist ein Wechsel vom e23-Lastschaltgetriebe hin zum stufenlosen AutoPowr-Getriebe Wert, genauer betrachtet zu werden. Das John Deere-Getriebekonzept sieht das e23-Getriebe für Feldarbeiten und das AutoPowr-Getriebe eher für ein Straßenprofil vor. Beim Kauf eines Traktors mit e23-Getriebe sollte eine Fahrerschulung beim Kauf erfolgen, diese bietet John Deere an.
Die Traktorenserie 7R zeigt über mehrere Traktortypen mit verschiedenen Getriebekonzepten konstante Leistungen. Ihr kann somit das Prüfzeichen „DLG-ANERKANNT GESAMT-PRÜFUNG 2015“ verliehen werden.
