Huber Technik Vertriebs GmbH Liegeboxmatratze HT 8GS WINGS

DLG-ANERKANNT “Haltbarkeit, Handhabung/Verlegen, Tierbeobachtungen, Verformbarkeit/Elastizität”

Download Druckversion

Prüfbericht 6909

Das Prüfzeichen

Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.

Die Prüfung für ein Prüfzeichen DLG-ANERKANNT in den Einzelkriterien „Haltbarkeit, Handhabung/Verlegen, Tierbeobachtungen, Verformbarkeit/Elastizität“ umfasste Praxisuntersuchungen sowie technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität gemessen, eine Dauertrittbelastung und ein Säuretest durchgeführt und in Praxisbetrieben das Verhalten der Tiere beim Aufstehen, Abliegen und Liegen beobachtet. Prüfgrundlage war der DLG-Prüfrahmen für elastische Stallbodenbeläge, Stand April 2010. Andere Kriterien wurden nicht untersucht.

Prüfzeichenzusatz „Made in Germany
Zusätzlich zu den Prüfinhalten der Auszeichnung „DLG-ANERKANNT in Einzelkriterien“ wurde die
Qualitäts­sicherung des Herstellers Huber Technik Vertriebs GmbH in der Herstellung von Bodenbelägen
für die Tier­haltung erfolgreich begutachtet und evaluiert. Zur Verdeutlichung dieser zertifizierten und damit nach­gewiesenen gleichmäßig hohen Produktqualität, wurde für die Liegeboxmatratze HT 8GS WINGS
ein Prüf­zeichenzusatz „Made in Germany“ vergeben.

Die Zertifizierung der Qualitätssicherung erfolgte in Anlehnung an ISO 9001:2015 im Rahmen der
Verleihungsprüfung für ein DLG-Qualitätssiegel (Prüfbericht 6890). Bei der dafür durchgeführten Auditierung des Produktionsstandorts Erding wurden alle für die Sicherung der gleichbleibenden Produktqualität ­rele­vanten Prozesse überprüft. Den Schwerpunkt der Begutachtung bildete der Fertigungsprozess von der Rohstoffbeschaffung bis zur Bereitstellung der Ware zur Auslieferung. Nach erfolgter Erstzertifizierung wird die Einhaltung der definierten Prozesse durch regelmäßige Begutachtungen des Produktionsstandorts Erding überwacht.

Beurteilung – kurz gefasst

Der hier geprüfte Liegeboxenbelag HT 8GS WINGS, ein elastischer Bodenbelag im Liegebereich für Hoch­boxen in Liegeboxenställen, wurde im DLG-Anerkannt Einzelkriterien Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. In den Praxisuntersuchungen wurden die Montage, die Maßhaltung sowie die Reinigung beurteilt. Insbesondere die Verformbarkeit war deutlich besser als der Standard.

Tabelle 1: Ergebnisse im Überblick

* Bewertungsbereich: + + / + /◯ / – / – – (¡ = Standard) ** Bewertungsbereich + = beständig / ◯ = bedingt beständig / – = nicht beständig
Prüfmerkmal Prüfergebnis Bewertung*
Eignung
  Der hier geprüfte Liegeboxenbelag HT 8GS WINGS ist als elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen geeignet. Eine geringe Menge Einstreu ist zu empfehlen.
TECHNISCHE KRITERIEN
Verschleißfestigkeit, Haltbarkeit und Alterung (Prüfstandsversuche)
Abriebtest gute Verschleißfestigkeit +
Dauertrittbelastung keine bleibende Verformung am Prüfmuster + +
  kein nennenswerter Verschleiß +
Säurebeständigkeit**
– Futtersäurengemisch beständig +
– Harnsäure beständig +
– Schwefelige Säure beständig +
– Stalldesinfektionsmittel beständig +
– Peressigsäure beständig +
Maßhaltung keine nennenswerte Längen- oder Breitenveränderung +
Deformationen keine + +
Handhabung, Verlegen
Verlegen in Eigenleistung vertretbarer Aufwand
Verlegeanleitung ausführlich und verständlich +
Sauberhaltung und Desinfektion
Selbstreinigung gut +
tägliche Reinigung bereitet keine Schwierigkeiten +
wirksame Grundreinigung und Desinfektion gut möglich +
TIERBEZOGENE KRITERIEN
Rutschfestigkeit***
  bei Gleitversuchen auf trockenem und nassem Belag gut +
  Trittsicherheit der Tiere in den Praxisbetrieben gut +
Verformbarkeit und Elastizität
– im Neuzustand 25,3 mm, sehr gut + +
– nach Dauertrittbelastung 27,1 mm, sehr gut + +

Das Produkt

Beschreibung und Technische Daten

Die hier geprüfte Liegeboxmatratze HT 8GS WINGS ist ein elastischer Bodenbelag
für Hochboxen in Liegeboxenställen:

  • Dicke ca. 49 mm

  • Deckbelag: schwarze Gummimatte, Oberseite mit Hammerschlagprofilierung, Unterseite mit roter Gewebeeinlage, Dicke ca. 9 mm

  • Härte Shore A: ca. 65

  • Unterlage der Matratze: ca. 40 mm dicker grüner Verbundschaum, mit Folie umhüllt

  • Verlegung als Bahnenware

Die Methode

Eignung

Die Eignung sowie die Einsatzmöglichkeit und die Einsatzbereiche der Liegeboxmatratze wurden praxisbezogen beurteilt.

Technische Kriterien

Verschleißfestigkeit, Haltbarkeit und Alterung

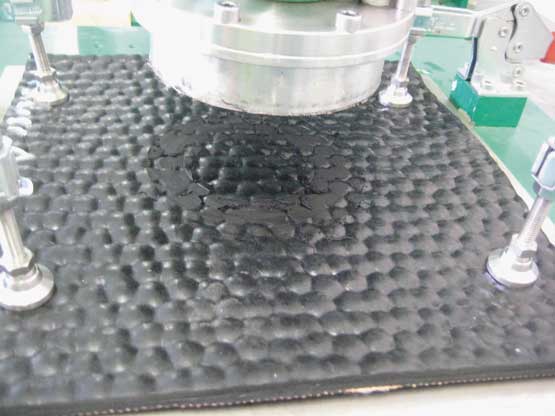

Beim Abriebtest nach DLG-Standard wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N (=8,1 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche betrug 61,5 cm².

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 100.000 Wechselbelastungen bei 10.000 N (entspricht ca. 1000 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.

Bild 2: Dauertrittbelastung

Dauertrittbelastung

Säurebeständigkeit: Prüfmuster des Deckbelages wurden im Dauertauchversuch gemäß DIN EN ISO 175:2000 (Verhalten von Kunststoffen gegen flüssige Chemikalien) untersucht. Als Prüflösungen wurden im Stall häufige Futter- und Exkrementsäuren sowie handelsübliche Desinfektionsmittel verwendet. In der Prüfung wurden 30 mm x 30 mm große Probestücke des Deckbelages in das jeweilige Prüfmedium für einen Zeitraum von 24 Stunden und 28 Tagen bei Raumtemperatur von 20 °C komplett eingetaucht.

Die Prüflösungen wurden beim 28 Tage Versuch wöchentlich gewechselt. Nach Versuchsende wurden die Prüfkörper mit destilliertem Wasser abgespült und 24 Stunden getrocknet. Vor und nach dem Eintauchen wurden Gewicht, Abmessungen und die Shorehärte (Shore A) gemessen. Zusätzlich erfolgte eine Bewertung der Oberfläche bezüglich visueller Veränderungen, wie Glanzverlust, Farbveränderungen und Quellungs- oder Zerstörungserscheinungen sowie Kristallbildung. Alle Prüfkörper wurden im Vergleich zum Standard Wasser bewertet.

Maßhaltung: Die Formstabilität (Muldenbildung)

des Stallbodenbelags wurde nach Einbau gemäß Herstellervorschrift in den Einsatzbetrieben beurteilt. Zusätzlich wurde beurteilt, ob eine Längen- bzw. Breitenveränderung feststellbar war.

Handhabung, Verlegung

Die Verlegeart des Stallbodenbelags und die Verlegeanleitung wurden praxisbezogen beurteilt.
Das Sauberhalten und die Desinfektion des Stall­bodenbelags wurden praxisbezogen beurtei

Tierbezogene Kriterien

Rutschfestigkeit

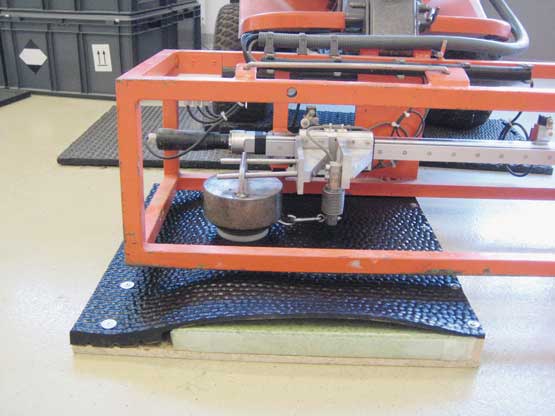

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG Test­zentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen. In zwei Einsatzbetrieben wurden bzgl. Trittsicherheit der Tiere je 20 Aufstehvorgänge mittels Direktbeobachtung untersucht.

Verformbarkeit und Elastizität

Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.

Die Testergebnisse im Detail

Eignung

Die Liegeboxmatratze HT 8GS WINGS eignet sich als elastischer Bodenbelag im Liegebereich für Hochboxen in Liegeboxenställen. Da es sich um Bahnenware handelt, ist der Einbau nur bei freitragenden Liegeboxen­abtrennungen möglich.

Voraussetzung für einen problemlosen Einsatz ist eine fachgerechte Herstellung des Betonunterbaus mit einem durchgehenden Gefälle von mindestens 3 %, besser 4 %.  Für eine einwandfreie Funktion ist eine zusätzliche Einstreu in geringen Mengen sehr zu empfehlen.

Technische Kriterien

Verschleißfestigkeit, Haltbarkeit und Alterung

Die Abriebtiefe nach 10.000 Doppelzyklen betrug 1,0 mm, dies entspricht ca. 11 % der Belag­höhe. Von der geriebenen Fläche wurden 1,6 g abgerieben. Die geringe Abriebtiefe und der geringe Abrieb lassen auf eine gute Verschleißfestigkeit des Boden­belags schließen.

Nach der Dauertrittbelastung

auf einem Prüfstand mit 100.000 Wechselbelastungen bei 10.000 N wurde kein nennenswerter Verschleiß an der Gummimatte festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.

Säurebeständigkeit

Die Gummimatte war gegenüber den getesteten Prüfmedien be­ständig. Gegenüber den ge­tes­te­ten Prüf­medien scheint die Gummimatte für den beschriebenen Einsatzzweck bezogen auf ihre Materialbeständigkeit geeignet.

Maßhaltung

Eine nennenswerte Längenund Breitenveränderung trat bei fach­gerechtem Einbau im Praxiseinsatz während des Prüfungszeitraums nicht auf. Deformationen (Muldenbildung, Rinnenbildung) wurden nicht beobachtet.

Handhabung, Verlegung

Die Verlegeanleitung ist ausführlich und verständlich. Das Verlegen kann mit vertretbarem Aufwand in Eigenleistung erfolgen, dazu sind mindestens zwei Personen erforderlich. Verlegung als Bahnenware.

Sauberhaltung und Desinfektion

Der Selbstreinigungseffekt ist gut und das tägliche Reinigen der Oberfläche bereitet keine Schwierigkeiten. Geringe Einstreumengen erleichtern das Sauber- und Trockenhalten von Liegebox und Tieren. Aufgrund der undurchlässigen Oberfläche sind eine wirksame Desinfektion und Grundreinigung (z. B. mit Hochdruckreiniger) gut möglich. Beim Reinigen des Belages empfiehlt sich ein Vorweichen des Schmutzes. Unter dem Bodenbelag kann sich Feuchtigkeit ansammeln. Dies lässt sich nicht vermeiden. Bei der Reinigung und Desinfektion des Belages sollten nur die nach Angabe der Firma für den Bodenbelag zulässigen Mittel verwendet werden.

Tabelle 2: Prüfmedien und Ergebnisse – Säurebeständigkeit

Prüfmedien Konzentration Ergebnis nach 24 Stunden Einwirkzeit Ergebnis nach 28 Tagen Einwirkzeit Bewertung
Futtersäurengemisch
  Konzentrat, pH 2 keine Veränderung keine Veränderung beständig
Exkrementsäuren
Harnsäure Gesättigte Lösung (0,4 %) keine Veränderung keine Veränderung beständig
Schwefelige Säure 5-6 % SO2 keine Veränderung keine Veränderung beständig
Ammoniak 32 %ige Lösung keine Veränderung keine Veränderung beständig
Desinfektionsmittel
Stalldesinfektionsmittel 2 %-Lösung eines Produktes auf Basis von Ameisensäure und und Glyoxylsäure keine Veränderung keine Veränderung beständig
Peressigsäure 3000 ppm keine Veränderung keine Veränderung beständig

Tierbezogene Kriterien

Rutschfestigkeit

Gleitzugversuche ergaben eine gute Rutschfestigkeit auf trockenem und nassem, nicht eingestreuten Belag. Die gemessenen Reibbeiwerte (µ) liegen über dem Mindestwert von µ = 0,45.

In zwei Einsatzbetrieben wurden je 20 Aufstehvorgänge mittels Direktbeobachtung untersucht. Auch hier konnte eine gute Tritt­sicherheit der Tiere festgestellt werden. Ein Ausrutschen der Tiere wurde nicht beobachtet.

Verformbarkeit und Elastizität

Bei den Kugeleindruckversuchen mit einer Kalotte (r = 120 mm) betrug die Eindringtiefe im Neu­zustand 25,3 mm. Der hieraus errechnete Auflagedruck von 10,5 N/cm², lässt eine geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm²) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte erhöhte sich nach dem Dauertest von 25,3 mm auf 27,1 mm. Der Auf­lagedruck verringerte sich von 10,5 N/cm² auf 9,8 N/cm² (siehe Bild 5). Das bedeutet, dass Verformbarkeit und Elastizität gering zunehmen.

Bild 5: Verformbarkeit in Abhängigkeit vom Auflagedruck vor und nach der Dauertrittbelastung

Fazit

Die im vorliegenden DLG-Anerkannt Einzelkriterien Test geprüften Kriterien bewerten auf Basis von Prüfstands- und Praxisuntersuchungen Komfort- und Haltbarkeitseigenschaften des Liegeboxenbelags HT 8GS WINGS für den Einsatz im Liegebereich für Hochboxen in Liegeboxenställen. Der geprüfte Liegeboxenbelag HT 8GS WINGS hat die Anforderungen des Prüfrahmens hinsichtlich der untersuchten Kriterien erfüllt.

Anmelder und Prüfungsdurchführung

Hersteller und Anmelder

Huber Technik Vertriebs GmbH
Robert Bosch Str. 8
85435 Erding

Kontakt
Telefon 08122 8691-22
Fax 08122 8691-78
vertrieb@huber-technik.de
www.kuh-komfort-huber.de

Prüfungsdurchführung

DLG TestService GmbH, Standort Groß-Umstadt

Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.

DLG-Prüfrahmen
DLG-ANERKANNT Einzelkriterien Test „Elastische Stallbodenbeläge“ (Stand 04/2010)

Fachbereich
Betriebsmittel

Bereichsleiter
Dr. Michael Eise

Prüfingenieur
Dr. Harald Reubold *

*    Berichterstatter
