Laufflächenbelag profiDRAIN

DLG-ANERKANNT : "Verformbarkeit/Elastizität, Dauertrittbelastung,
Rutschfestigkeit, Abriebfestigkeit, Säurebeständigkeit"

Download Druckversion

Prüfbericht 7563

Das Prüfzeichen

Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangs­reduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich ab­solviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegen­standes fokussieren. Die Mindestanforderungen, die Prüf­bedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaft­lichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffent­lichung eines Prüf­berichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.

Die Prüfung für ein Prüfzeichen DLG-ANERKANNT in den Einzelkriterien „Verformbarkeit/Elastizität, Dauer­trittbelastung, Rutschfestigkeit, Abriebfestigkeit, Säurebeständigkeit“ umfasste Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Verformbarkeit und Elastizität, die Rutschfestigkeit und Abriebfestigkeit gemessen, eine Dauertrittbelastung und ein Säuretest durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Auflagen für Laufgänge, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.

Prüfzeichenzusatz „Made in Germany“
Zusätzlich zu den Prüfinhalten der Auszeichnung „DLG-ANERKANNT in Einzelkriterien“ wurde die Qualitäts­sicherung des Herstellers Gummiwerk KRAIBURG Elastik GmbH & Co. KG in der Herstellung von Boden­belägen für die Tierhaltung erfolgreich begutachtet und evaluiert. Zur Verdeutlichung dieser zertifizierten und damit nachgewiesenen gleichmäßig hohen Produktqualität, wurde ein Prüfzeichenzusatz „Made in Germany“ vergeben.

Die Zertifizierung der Qualitätssicherung erfolgte in Anlehnung an ISO 9001:2015 im Rahmen der Verleihungsprüfung für ein DLG-Qualitätssiegel (Prüfbericht 6890). Bei der dafür durchgeführten Auditierung des Produktionsstandorts Tittmoning wurden alle für die Sicherung der gleichbleibenden Produktqualität relevanten Prozesse überprüft. Den Schwerpunkt der Begutachtung bildete der Fertigungsprozess von der Rohstoff­beschaffung bis zur Bereitstellung der Ware zur Auslieferung. Nach erfolgter Erstzertifizierung wird die Einhaltung der definierten Prozesse durch regelmäßige Begutachtungen des Produktionsstandorts Tittmoning überwacht.

Beurteilung – kurz gefasst

Der elastische Laufflächenbelag profiDRAIN von Kraiburg ist ein elastischer Bodenbelag für planbefestigte Laufflächen im Rinderbereich. Er wurde im DLG-Einzelkriterien-Test auf Prüfständen hinsichtlich Haltbarkeit und Komfort untersucht und erfüllt dabei die Anforderungen der DIN 3763.


Tabelle 1:  Ergebnisse im Überblick

DLG-QualitätsprofilBewertung*
Verformbarkeit und Elastizität *
– im Neuzustand■■■■■ *
– nach Dauerversuch■■■■■ *
– keine bleibende Verformung nach Dauertrittbelastung■■■■■ *
– kein nennenswerter Verschleiß oder Schäden nach Dauertrittbelastung■■■ *
Abriebfestigkeit *■■■ *
Rutschfestigkeit **■■ **
Säurebeständigkeit ***
– resistent gegen Futtersäurengemisch■■■
– resistent gegen Harnsäure■■■
– resistent gegen schwefelige Säure■■■
– resistent gegen Ammoniak■■■
– resistent gegen Stalldesinfektionsmittel■■■
– resistent gegen Peressigsäure■■■

Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
* ■■■  oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
= nicht bestanden

**  Einzelkriterium Rutschfestigkeit:   ■■= bestanden,  = nicht bestanden

Das Produkt

Beschreibung und Technische Daten

  • schwarze profilierte Gummimatte (31 mm dick) mit Auftrittsflächen und Rinnen für Schieberentmistung oder Roboter
    • Auftrittsfläche (ca. 12 cm breit) mit Stern-Profilierung und integriertem Gefälle
    • Rinnen (ca. 30 mm breit, ca. 16 mm tief) für Schieberentmistung oder Roboter
  • Unterseite: im Bereich der Auftrittsfläche Noppenstruktur (Höhe der Noppen ca. 13 mm)
  • Verlegung als Puzzlematte
  • Härte Shore A: ca. 64

Die Methode

Verformbarkeit und Elastizität

Die Verformbarkeit wurde im Neuzustand und nach der Dauertrittbelastung mit einem runden Stahlfuß „künstlicher Kuhfuß“ mit einem Durchmesser von 105 mm (Aufstandsfläche 75 cm², mit 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm (Tragrand der Klaue) überragt und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.

Dauertrittbelastung

Die Messung der Dauertrittbelastung erfolgt im Standard Testprogramm mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durch­messer von 105 mm und somit eine Aufstandsfläche 75 cm², der Tragrand der Klaue wird durch einen 5 mm breiten Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.

Rutschfestigkeit

Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Test­zentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.

Abriebfestigkeit

Beim Abriebtest nach DLG-Standard wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N (= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen
Fläche im Test betrug 61,5 cm².

Säurebeständigkeit

Prüfmuster des Deckbelages wurden im Dauer­tauchversuch gemäß DIN 3763 untersucht. Als Prüf­lösungen wurden im Stall häufige Futter- und Exkrementsäuren sowie handelsübliche Desinfek­tionsmittel verwendet. In der Prüfung wurden 30 mm x 30 mm große Probestücke des Deck­belages in das jeweilige Prüfmedium für einen Zeitraum von 24 Stunden und 28 Tagen bei Raumtemperatur von 20 °C komplett eingetaucht. Die Prüflösungen wurden beim 28 Tage Versuch wöchentlich gewechselt. Nach Versuchsende wurden die Prüfkörper mit destilliertem Wasser abgespült und 24 Stunden getrocknet. Vor und nach dem Eintauchen wurden Gewicht, Abmessungen und die Shorehärte (Shore A) gemessen. Zusätzlich erfolgte eine Bewertung der Oberfläche bezüglich visueller Veränderungen, wie Glanzverlust, Farb­veränderungen und Quellungs- oder Zerstörungs­erscheinungen sowie Kristall­bildung. Alle Prüfkörper wurden im Vergleich zum Standard Wasser bewertet.

Die Testergebnisse im Detail

Verformbarkeit und Elastizität

Bei den Eindruckversuchen mit einem runden Stahlfuß betrug die Eindringtiefe des Laufflächen­belags im Neuzustand 4,1 mm. Der hieraus errechnete Auflagedruck beträgt 26,67 N/cm².
Die Elastizität wurde nach einer Dauertrittbelastung mit dem Stahlfuß mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Stahlfußes verringerte sich nach dem Dauertest auf 6,5 mm (siehe Bild 3).

Dauertrittbelastung

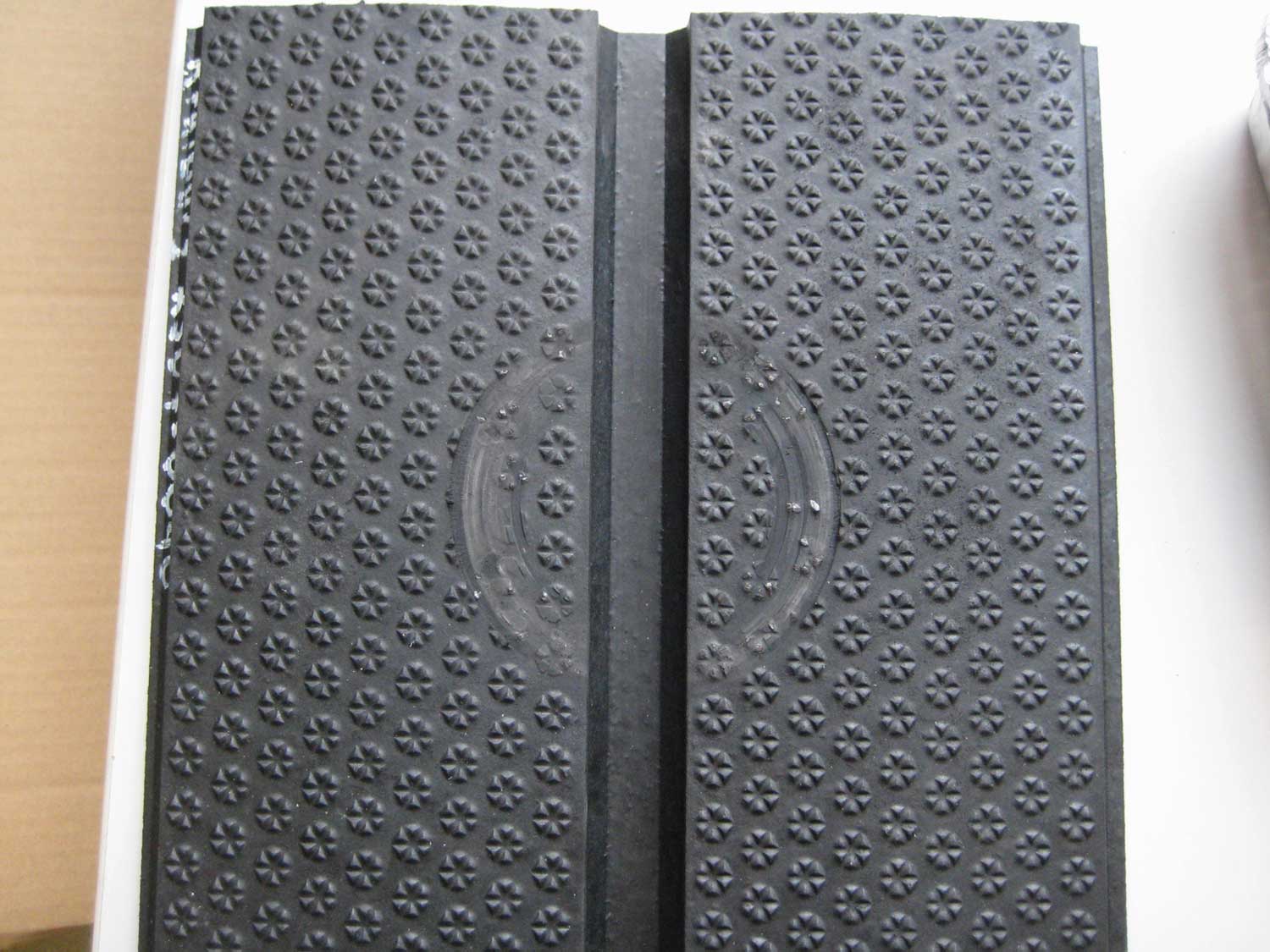

Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurde kein nennenswerter Verschleiß oder Schäden an dem Bodenbelag festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.


Bild 2: Messung der Verformbarkeit mit Kuhfuß
Bild 3: Verformbarkeit in Abhängigkeit vom Auflagedruck vor und nach der Dauertrittbelastung

Rutschfestigkeit

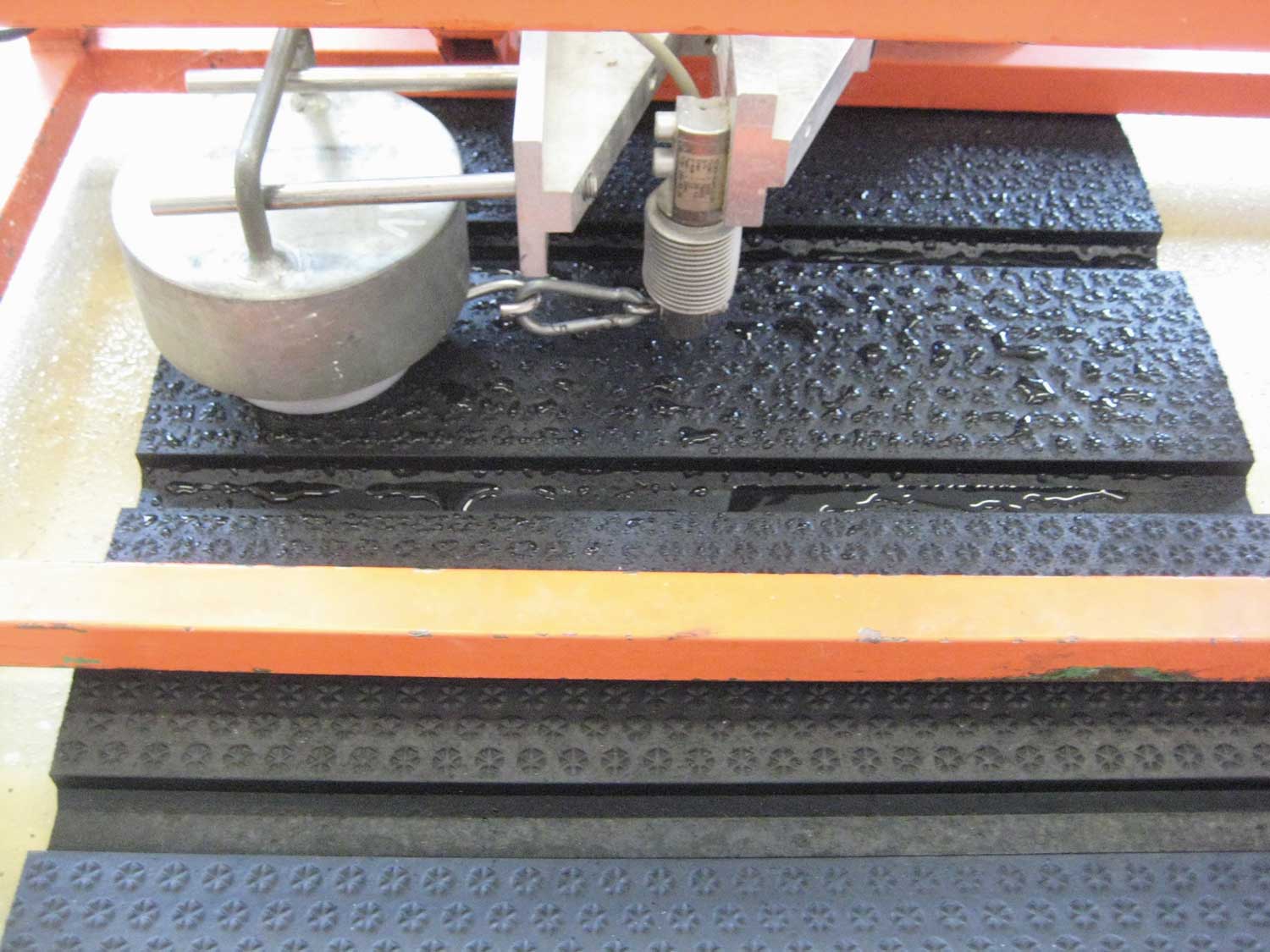

Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reibbeiwerte (µ) liegen über dem Mindestwert von µ= 0,45 (DLG Prüfprogramm) und µ=0,40 (DIN 3763).

Abriebfestigkeit

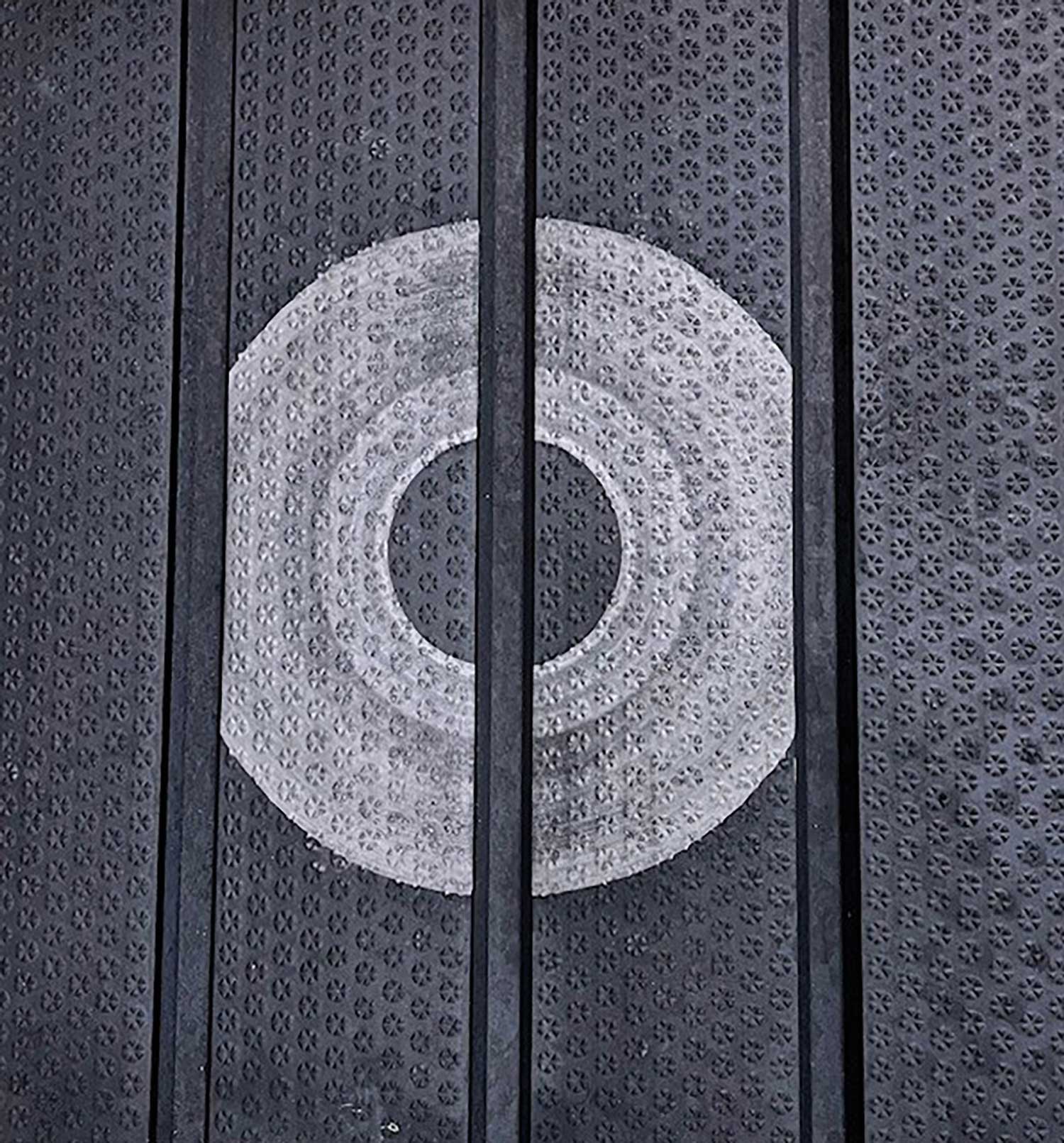

Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 1,1 mm, dies entspricht etwa 3,5 % der Belaghöhe. Von der geriebenen Fläche wurden 2,9 g abgerieben. Die geringe Abriebtiefe und der geringe Abrieb lassen auf eine gute Abriebfestigkeit der Gummimatte ­schließen.

Säurebeständigkeit

Der Bodenbelag war gegenüber den getesteten Prüfmedien beständig. Gegenüber den getesteten Prüfmedien scheint  der Bodenbelag für den beschriebenen Einsatzzweck bezogen  auf seine Materialbeständigkeit geeignet.

Tabelle 2:  Prüfmedien und Ergebnisse – Säurebeständigkeit


PrüfmedienKonzentrationErgebnis
nach 24 Stunden
Einwirkzeit
Ergebnis
nach 28 Tagen
Einwirkzeit
Bewertung
Futtersäurengemisch
 Konzentrat, pH 2keine Veränderungkeine Veränderungbeständig
Exkrementsäuren
HarnsäureGesättigte Lösung (0,4 %)keine Veränderungkeine Veränderungbeständig
Schwefelige Säure5-6 % SO2keine Veränderungkeine Veränderungbeständig
Ammoniak32 %ige Lösungkeine Veränderungkeine Veränderungbeständig
Desinfektionsmittel
Stalldesinfektionsmittel2 %-Lösung eines Produktes
auf Basis von Ameisensäure und Glyoxylsäure
keine Veränderungkeine Veränderungbeständig
Peressigsäure3000 ppmkeine Veränderungkeine Veränderungbeständig

Fazit

Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis Prüfstands- und Laboruntersuchungen, die Komfort- und Haltbarkeitseigenschaften des geprüften Kraiburg Laufflächenbelages profiDRAIN für planbefestigte Laufflächen für Rinder. Der geprüfte Laufgangbelag hat die Anforderungen des DLG-Prüfrahmens sowie der DIN 3763 hinsichtlich der untersuchten Kriterien erfüllt.

Anmelder und Prüfungsdurchführung

Hersteller und Anmelder

Anmelder
Gummiwerk KRAIBURG Elastik
GmbH & Co. KG
Göllstraße 8
84529 Tittmoning

Kontakt:
Telefon 08683 701-0
Telefax 08683 701-126
info@kraiburg-elastik.de
www.kraiburg-elastik.de


Prüfungsdurchführung

DLG TestService GmbH, Standort Groß-Umstadt

Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.

DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge
im Liegebereich von Rindern und Milchkühen und für elastische Laufgangboden­systeme in Liegeboxenlaufställen, Stand Dezember 2018

DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung).

Fachbereich
Landwirtschaft

Bereichsleiter
Dr. Michael Eise

Prüfingenieur
Dr. Harald Reubold *

*    Berichterstatter

Kontakt

DLG-Testzentrum Technik und Betriebsmittel
DLG TestService GmbH Standort Groß-Umstadt
Max-Eyth-Weg 1
64823 Groß-Umstadt
E-Mail: Tech@DLG.org
Tel: +49 69 24 788-600
Fax: +49 69 24 788-690
