Prüfbericht 5596
Das Prüfzeichen
Der DLG FokusTest „BTS-Rindvieh“1* umfasste Gelenksbonitierungen und Verhaltensbeobachtungen beim Aufstehen und Abliegen in drei Praxisbetrieben sowie die Messung der Verformbarkeit auf Prüfständen des DLG Testzentrums. Die Datenerhebung und Auswertung erfolgten gemäss den Vorgaben des schweizerischen Bundesamtes für Landwirtschaft, Bern, vom März 2004.
Andere Kriterien wurden nicht überprüft.
1* Förderprogramm „Besonders tierfreundliche Stallhaltungssysteme“ des schweizerischen Bundesamtes für Landwirtschaft, Bern
Das Produkt
Beschreibung und Technische Daten

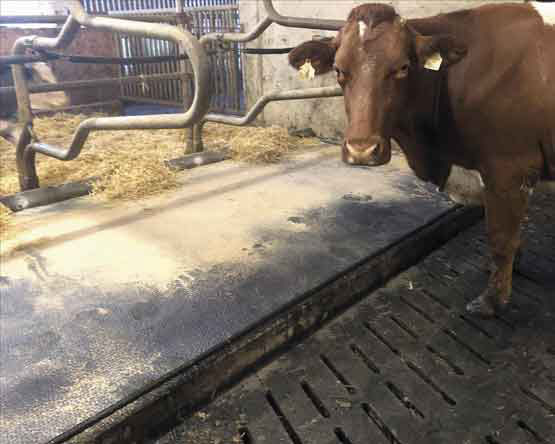

Elastischer Bodenbelag für Hochboxen in Liegeboxenställen.

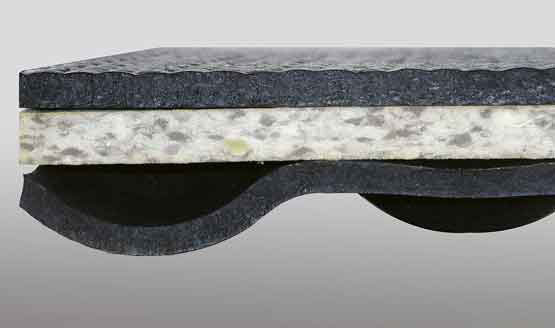

Dreischichtiger Aufbau
Deckbelag: schwarze Gummimatte ca. 10 mm dick, Oberfläche mit Hammerschlagstruktur
Mittelteil: Schaumstoffplatte ca. 20 mm dick
Unterlage: halbschalenförmige Gummimatte ca. 32 mm dick
Lieferbar als

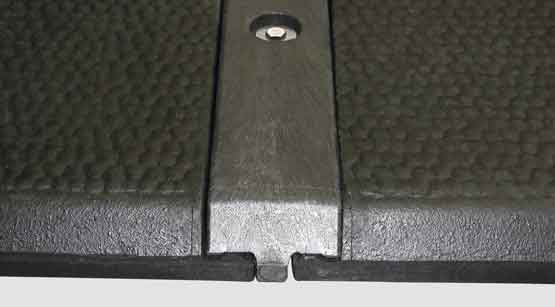

KEW Plus mit Befestigungsprofil
KEW Plus Solo mit geradem Rand ohne Befestigungsprofil
KEW Plus LongLine Bahnenware

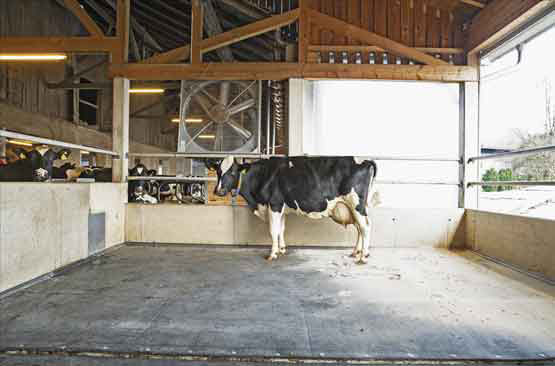

VITA für den Abkalbebereich mit Rahmenprofil das das System umschließt
Die Methode
Tiergesundheit
Auf 3 Landwirtschaftsbetrieben wurden die Tarsi (Sprunggelenke) von allen2 in den betreffenden Ställen gehaltenen Kühen durch eine unabhängige, diesbezüglich geübte Fachperson untersucht und das Verhalten der Tiere beim Aufstehen und Abliegen auf dem Bodenbelag beobachtet. Insgesamt wurden 108 Kühe untersucht. In allen Liegeboxen wurden mindestens 3 Monate vor der Untersuchung Matten des zu prüfenden Fabrikates installiert.
Die untersuchten Kühe wurden während mindestens 3 Monaten vor der Untersuchung ausschliesslich im betreffenden Stall gehalten, d.h. sie hatten keinen Weidegang.
Verformbarkeit und Elastizität
Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung durch Kugeleindruckversuche mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) gemessen.
2 Ausnahmen: Kühe im ersten Drittel der Laktation / galt gestellte Kühe / Kühe, die während weniger als 3 Monaten vor der Untersuchung im betreffenden Stall gehalten wurden (z.B. zugekaufte) / Kühe, die häufig im Laufgang liegen / Kühe, die krank sind oder kürzlich waren (z.B. Festliegen nach dem Abkalben) / Kühe, die Unfall bedingt verletzt sind.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei Kugeleindruckversuchen im Neuzustand mit einer Kalotte (r = 120 mm) und einer Eindringkraft von 2000 N (entspricht ca. 200 kg) betrug die Eindringtiefe 42,9 mm. Der hieraus errechnete Auflagedruck von 6,9 N/cm2, lässt eine relativ geringe Belastung der Carpalgelenke beim Abliegen und Aufstehen erwarten. Die Elastizität wurde nach einer Dauertrittbelastung mit einem Stahlfuß (Aufstandsfläche 75 cm2) mit 100.000 Wechselbelastungen bei 10.000 N gemessen. Die Eindringtiefe der Kalotte verringerte sich nach dem Dauertest von 42,9 mm auf 41,3 mm.
Der Auflagedruck erhöhte sich von 6,9 N/cm2 auf 6,4 N/cm2 (siehe Bild 6). Das bedeutet, dass Verformbarkeit und Elastizität gering nachlassen.
Tabelle 1: Tiergesundheit – Anforderungen bezüglich BTS-Konformität3, Prüfergebnisse, Bewertungk
| Tiergesundheit | Anforderungen bezüglich BTS-Konformität | Prüfergebnisse | Bewertung |
| Tarsi (Sprunggelenke) mit Krusten oder offenen Wunden in % der untersuchten Tarsi | max. 25 % | 11,6 % | Anforderung erfüllt |
| Tarsi mit grösseren (> 2 cm) Krusten oder grösseren (> 2 cm) offenen Wunden in % der untersuchten Tarsi | max. 8 % | 0,5 % | Anforderung erfüllt |
| Tarsi mit einer anderen, gravierenden Veränderung (z.B. Umfangsvermehrung) in % der untersuchten Tarsi | max. 1 % | keine | Anforderung erfüllt |
| Weitere, gravierende körperlichen Schäden an den Tieren, welche durch die Liegematte verursacht sein könnten | keine | keine | Anforderung erfüllt |
| Verhaltensanomalien, welche durch die Liegematte verursacht sein könnten | keine | keine | Anforderung erfüllt |
3 gemäss Vorgaben des schweizerischen Bundesamtes für Landwirtschaft, Bern, vom März 2004
Hersteller
Gummiwerk
Kraiburg Elastik GmbH
Göllstraße 8
D-84529 Tittmoning
Telefon
Kontakt
Telefon 0049 (0)8683 701-0
Telefax 0049 (0)8683 701-126
info@kraiburg-elastik.de
www.kraiburg-agri.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen,
Stand Dezember 2018
Fachbereich
Landwirtschaft
Bereichsleiter
Dr. Ulrich Rubenschuh
Prüfingenieur
Dr. Harald Reubold *
* Berichterstatter
