Prüfbericht 7026
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Die Langzeittestreihe „Verschleißverhalten unter realen Bedingungen“ umfasst Prüfungen zum Verschleißverhalten von Ackerschlepperreifen unter realen Einsatzbedingungen. Durch den stetig ansteigenden Einsatz von Traktoren im Rahmen von Transportaufgaben auf der Straße gewinnt hier der Kostenfaktor Reifen basierend auf seinem Verschleißverhalten und der damit verbundenen Wechselintervalle zunehmend an Bedeutung. Um hierzu konkrete und vergleichbare Daten zu erhalten hat die DLG ein Verfahren entwickelt, mit dem es möglich ist das Verschleißverhalten unterschiedlicher Reifen definiert messbar zu machen.
Zum Test angetreten ist der Vredestein Traxion XXL der Dimension 600/70 R28 an der Vorderachse und 710/70 R42 an der Hinterachse verbaut auf einem John Deere 6215R. Im Vergleich hierzu wurden baugleiche Maschinen ebenfalls mit Reifen gleicher Dimension eines anderen namhaften Premiumherstellers ausgestattet. Die insgesamt 6 eingesetzten Maschinen waren verteilt auf zwei Lohnunternehmer in Deutschland. Sämtliche Testmaschinen waren mit JD Link zur Erfassung der Fahrdaten, als Basis für die Definition der Anwendungszustände Feld, Straße oder Leerlaufanteil, ausgestattet.
Beurteilung – kurz gefasst
Die Messungen zur Ermittlung des Verschleißverhaltens hat der Vredestein-Reifen im Vergleich zu dem Referenzkandidaten sehr gut absolviert. Der ermittelte Verschleiß ist hier bei gleichen Einsatzbedingungen im Vergleich zu dem Referenzreifen deutlich geringer. Somit ist der Testkandidat im Hin-
blick auf die Gesamtstandzeit und der damit verbundenen Wirtschaftlichkeit, basierend auf den Betriebsstunden, wesentlich besser.
Das Produkt
Beschreibung und Technische Daten
Technische Hinweise und Daten sind auf der Herstellerhomepage einsehbar http://www.vredestein.com/agriculture
Die Methode
Tabelle 2: Details zur Prüfung
| Lohnunternehmer 1 | Lohnunternehmer 2 | ||||||
| Maschine 1 | Maschine 2 | Maschine 3 | Maschine 4 | Maschine 5 | Maschine 6 | ||
| Ausrüstung | Vredestein Traxion XXL | Referenz | Vredestein Traxion XXL | Referenz | |||
| Dimension | VA / HA | 600/70R28 und 710/70R42 | |||||
| Lastindex | VA / HA | 157D / 173D | 157D / 173D | 157D / 173D | 157D / 173D | 157D / 173D | 157D / 173D |
| Profiltiefe | VA / HA* [mm] | 51 / 58 | 52 / 64 | 51 / 58 | 52 / 64 | ||
| Luftdruck | VA / HA [bar] | 1,8 / 1,8 | |||||
Im Rahmen des Langzeittests wurden bei zwei Lohnunternehmern insgesamt 6 Traktoren mit den zu testenden Serienreifen ausgerüstet. Je eine Maschine pro Lohnunternehmer erhielt den Reifen Vredestein Traxion XXL in den Dimensionen 600/70 R28 an der Vorderachse (VA) sowie 710/70 R42 an der Hinterachse (HA). Die baugleichen Einsatzmaschinen vom Typ John Deere 6215R wurden parallel über den gleichen Zeitraum von 15 Monaten mit Reifen eines namhaften Premiumherstellers in den selben Reifendimensionen ausgestattet. Das Ziel zu Testbeginn war die Nutzung der Maschinen mit großem Anteil im Straßentransport, da hier der Verschleiß im Vergleich zur Nutzung auf dem Feld deutlich höher ausfällt.
Um die ermittelten Messergebnisse später einordnen zu können, waren alle Testmaschinen mit einem JD Link Telematik System zur Erfassung testrelevanter Maschinendaten ausgestattet. Hieraus war eine Aufteilung der geleisteten Betriebsstunden, mit vorher festgelegten Grenzen, in drei Kategorien möglich. Basierend auf den Fahrgeschwindigkeiten konnten die geleisteten Betriebsstunden in Leerlaufzeiten, Betriebszeiten mit geringen Fahrgeschwindigkeiten (z.B. Feldarbeit) und Straßenbetriebszeiten klassifiziert werden.

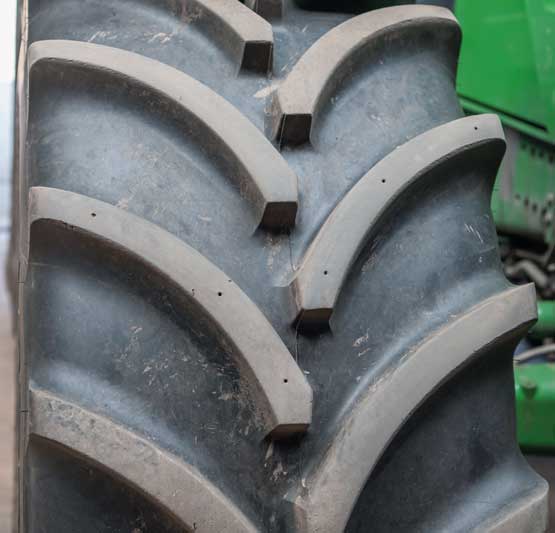

Um belastbare Verschleißdaten der Reifen zu erhalten wurde seitens der DLG ein spezielles Messverfahren entwickelt und jeder Testreifen im Vorfeld der Messungen mit vordefinierten Messstellen versehen. Hierbei erhielten die Reifen in den Stollen Bohrungen, in welche sog. Messpins eingeklebt wurden. Diese dienten als Tiefenanschlag für die späteren Messungen. Jede Messstelle wurde codiert um Verwechslungen auszuschließen. So war gewährleistet, dass der tatsächliche Verschleiß über den gesamten Zeitraum des Dauerlaufs immer an der gleichen Stelle gemessen wurde. An jedem Reifen wurden 12 Messstellen, jeweils 6 an zwei gegenüberliegenden Stollenpaaren definiert. Dies ermöglichte eine statistische Gesamtbetrachtung des Verschleißverhaltens über den gesamten Reifenumfang sowie des Verhaltens in Bezug auf Längs- und Querverschleiß.
Die Testergebnisse im Detail
Über den gesamten Testzeitraum von 15 Monaten wurde bei allen Maschinen eine annähernd gleiche Anzahl an Betriebsstunden erreicht. Eine Maschine mit einem Referenzreifensatz beim Lohnunternehmer 2 wurde bei der finalen Bewertung nicht berücksichtigt, da die Aufteilung im Anwendungsprofil deutlich von den anderen Testkandidaten abgewichen ist. Daher wurden für die statistische Betrachtung insgesamt 5 Reifensätze ausgewertet, 2x Vredestein sowie 3x die Referenz. Die hieraus ermittelten Basisdaten stellen sich wie in Tabelle 3 beschrieben dar. Zur Auswertung und zum Vergleich der ermittelten Verschleißdaten in Bezug auf eine Gesamtstandzeit der Reifen wurden die in Tabelle 4 angegebenen Annahmen getroffen. Hieraus ergeben sich die in den Bildern 4 und 5 dargestellten Vergleichsergebnisse.
Tabelle 3: Basisdaten zum Testende (gemittelt)
| Vredestein Traxion XXL | Referenz | |||||
| Betriebsstunden im Leerlauf [h] | 250 / 22 % | 314 / 26 % | ||||
| Betriebsstunden im Straßeneinsatz [h] | 349 / 31 % | 381 / 31 % | ||||
| Betriebszeiten mit geringen Fahrgeschwindigkeiten [h] | 525 / 47 % | 516 / 43 % | ||||
| Gesamtmaschinenstunden im Testzeitraum [h] | 1124 | 1211 | ||||
| Summe testrelevanter Betriebsstunden [h] | 874 | 897 | ||||
| Vredestein Traxion XXLL | Referenz | |||||
| Ergebnisse ohne Betriebsstunden im Leerlauf | VA | HA | VA | HA | ||
| Absoluter Verschleiß im Test [mm] | 5,55 | 6,02 | 10,88 | 10,56 | ||
| normierter Verschleiß im Test [mm/1.000 h] | 6,34 | 6,92 | 12,13 | 11,77 | ||
Tabelle 4: Grundlagen zur Vergleichbarkeit der Messergebnisse
| Vredestein Traxion XXL | Referenz | |||||
| VA | HA | VA | HA | |||
| Stollenhöhe im Neuzustand (100 %)* [mm] | 51 | 58 | 52 | 64 | ||
| Verschleiß bis 10 mm Reststollenhöhe (definierte Verschleißgrenze) [mm] | 41 | 48 | 42 | 54 |
* Herstellerangaben
Legt man nun noch die Kosten für einen Reifensatz zugrunde, dann lässt sich das ermittelte Ergebnis von der wirtschaftlichen Seite darstellen. Da die verfügbaren Preise bei verschiedenen Händlern durchaus deutlich voneinander abweichen, wurden die Kosten für einen kompletten Reifensatz bei 11.000 € für beide Kandidaten angesetzt.
Der getestete Ackerschlepperreifen Vredestein Traxion XXL in den Dimensionen 600/70 R28 an der Vorderachse sowie 710/70 R42 an der Hinterachse zeigt ein deutlich besseres Verschleißverhalten während des Dauerlaufs als der im Vergleich getestete Reifen eines namhaften Premiumherstellers in den gleichen Dimensionen. Die Gesamtlebensdauer des Vredesteinreifens, insbesondere an der Vorderachse, welche auch einer deutlich höheren Belastung durch Querkräfte bei Kurvenfahrt ausgesetzt ist, fällt hier sehr positiv auf. Die Standzeit liegt hier im Vergleich um bis zu 87 % höher. Auch an der Hinterachse überzeugt der Vredesteinreifen mit einer höheren Standzeit um bis zu 51 %. Hieraus ergibt sich auch ein deutlich reduzierter Gesamtkostenanteil pro Betriebsstunde. Basierend auf den angenommenen Anschaffungspreisen wird ebenfalls ein deutlicher wirtschaftlicher Vorteil erkennbar. Die Wechselintervalle werden erweitert und somit zeichnet sich der Vredesteinreifen nicht nur durch ein besseres Preis-Leistungs-Verhältnis, sondern auch durch seine Umweltfreundlichkeit aus.
